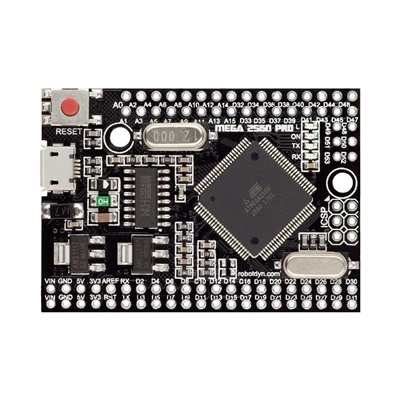

Arduino Mega 2560 Pro Embed (CH340G, bản thu nhỏ)

Mega 2560 Pro Embed là phiên bản thu nhỏ (38 × 55mm) của Arduino Mega 2560, cùng chip ATmega2560 và chip nạp CH340G, đủ 54 chân digital và 16 chân analog. Có ổn áp 3.3V 800mA. Phù hợp đưa vào sản phẩm hoàn thiện cần nhiều chân nhưng nhỏ gọn.

Thông số kỹ thuật

Thông sốGiá trị
Vi điều khiểnATmega2560-16AU
Chip USBCH340G, cổng Micro USB
Nguồn5V qua USB hoặc 6 – 9V vào chân Vin
Dòng chân 5V500 mA (USB) / 800 mA (Vin)
Ổn áp 3.3V800 mA
Chân digital / PWM / analog54 / 15 / 16
Dòng mỗi GPIO20 mA
Flash / SRAM / EEPROM256 KB (8 KB bootloader) / 8 KB / 4 KB
Kích thước38 × 55 mm

Các chân quan trọng

ChânChức năng
D0 – D5354 chân digital (15 chân PWM: 2 – 13, 44 – 46)
A0 – A1516 chân analog (ADC 10-bit)
Serial / Serial1 / Serial2 / Serial30-1 / 19-18 / 17-16 / 15-14 (RX-TX)
SDA / SCLD20 / D21
SPID50 (MISO), D51 (MOSI), D52 (SCK), D53 (SS)
Ngắt ngoàiD2, D3, D18, D19, D20, D21

Cài đặt thư viện / phần mềm

Dùng Arduino IDE, chọn đúng board trong Tools → Board và cổng COM. Bản dùng chip CH340: nếu máy không nhận cổng COM, cài driver CH340 (CH341SER). Chọn Arduino Mega or Mega 2560.

Code mẫu 1: Nháy LED kiểm tra board

Xem code mẫu · mega2560_blink.ino
// Kiểm tra board Arduino Mega 2560: nháy LED và in thông tin ra Serial (115200 baud)
#define LED_PIN LED_BUILTIN

unsigned long dem = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
  delay(500);
  Serial.println("Arduino Mega 2560 - MShop");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(300);
  digitalWrite(LED_PIN, LOW);
  delay(700);
  Serial.print("Board dang chay, lan ");
  Serial.println(++dem);
}

Code mẫu 2: Đọc 16 kênh analog và cầu nối Serial1

Xem code mẫu · mega2560_analog_serial1.ino
// Arduino Mega 2560: đọc 16 kênh analog + dùng cổng Serial1 (TX1 = 18, RX1 = 19)
// Serial Monitor 115200 baud
void setup() {
  Serial.begin(115200);
  Serial1.begin(9600);                 // Cổng phần cứng thứ 2 (vd nối module Bluetooth, GPS)
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.println("Arduino Mega 2560 - MShop");
}

void loop() {
  digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
  Serial.print("A0-A15: ");
  for (int i = 0; i < 16; i++) {
    Serial.print(analogRead(A0 + i));
    Serial.print(i < 15 ? " " : "\n");
  }
  // Chuyển tiếp dữ liệu giữa Serial (máy tính) và Serial1
  while (Serial1.available()) Serial.write(Serial1.read());
  while (Serial.available()) Serial1.write(Serial.read());
  delay(500);
}

Mẹo khi sử dụng

  • Mega có 4 cổng UART phần cứng: dùng Serial1 – Serial3 cho GPS, Bluetooth, SIM để không chiếm cổng nạp code.
  • Chân ra dạng 2 hàng mật độ cao: nên hàn header và cắm lên board đế hoặc PCB riêng.
