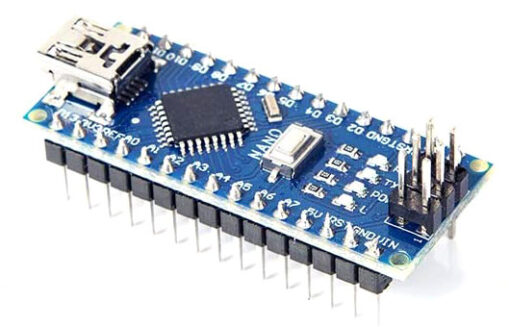

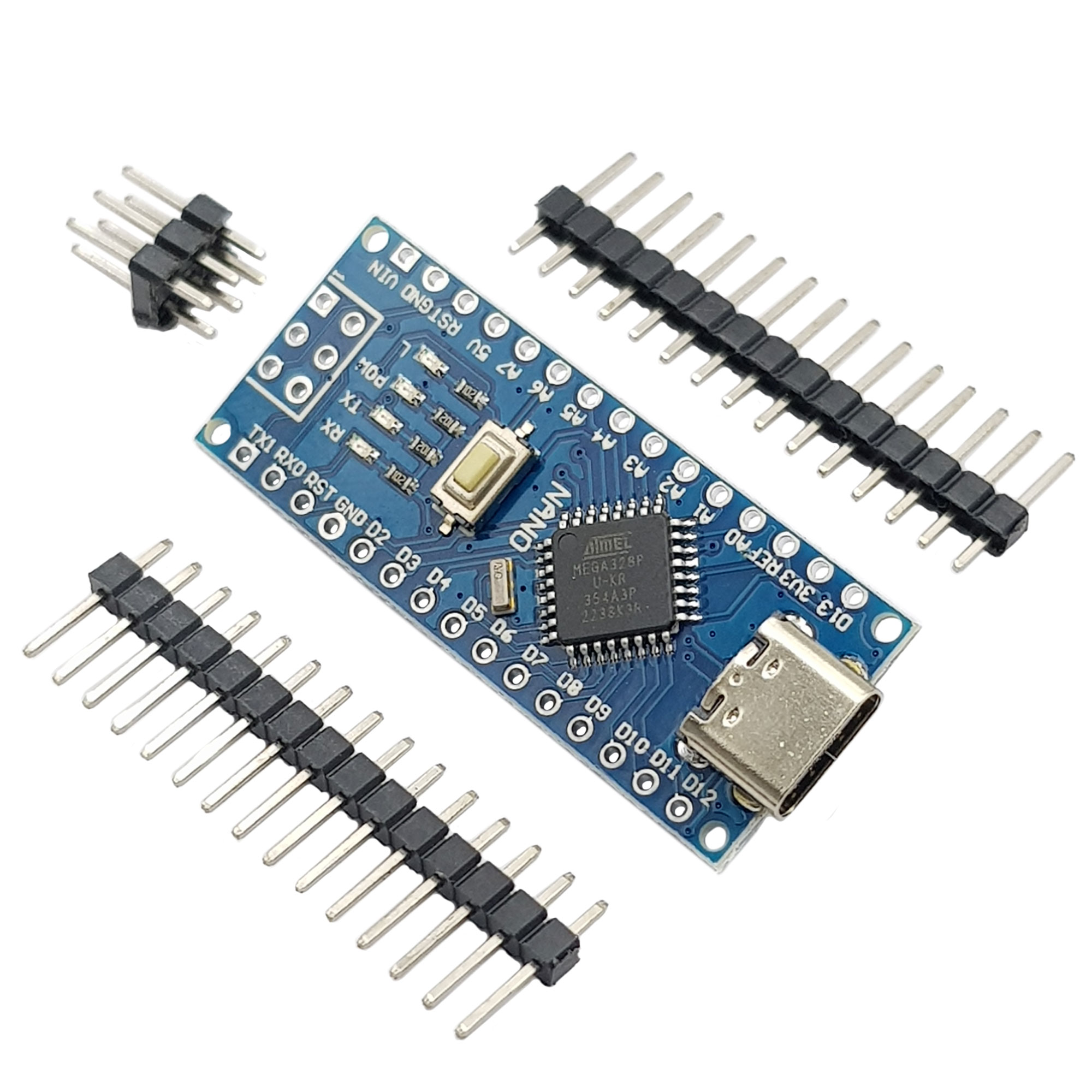

Arduino Nano ATmega328P (cổng Micro USB / Type-C, chip CH340)

Arduino Nano có sức mạnh như Arduino Uno (ATmega328P, 16MHz) nhưng nhỏ gọn 45 × 18mm, cắm thẳng lên breadboard, có thêm 2 chân analog A6, A7. Phù hợp đồ án nhỏ gọn, robot, thiết bị đeo, sản phẩm thương mại. Shop có bản cổng Micro USB và Type-C.

Thông số kỹ thuật

Thông sốGiá trị
Vi điều khiểnATmega328P, 16 MHz
Chip USBCH340
Điện áp hoạt động5V
Nguồn vào (Vin)7 – 12V (giới hạn 6 – 20V)
Chân digital / PWM14 / 6
Chân analog8 (A0 – A7), ADC 10-bit
Flash / SRAM / EEPROM32 KB (2 KB bootloader) / 2 KB / 1 KB
Kích thước / khối lượng45 × 18 mm / 5 g

Các chân quan trọng

ChânChức năng
D0 (RX), D1 (TX)UART
D3, D5, D6, D9, D10, D11PWM
A4 (SDA), A5 (SCL)I2C
D10 – D13SPI (SS, MOSI, MISO, SCK)
A6, A7Chỉ đọc analog (không dùng làm digital)
D13LED trên board

Cài đặt thư viện / phần mềm

Dùng Arduino IDE, chọn đúng board trong Tools → Board và cổng COM. Bản dùng chip CH340: nếu máy không nhận cổng COM, cài driver CH340 (CH341SER). Chọn Arduino Nano, Processor ATmega328P (nếu lỗi nạp chọn ATmega328P (Old Bootloader)).

Code mẫu 1: Nháy LED kiểm tra board

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · nano_blink.ino
// Kiểm tra board Arduino Nano: nháy LED và in thông tin ra Serial (9600 baud)
#define LED_PIN LED_BUILTIN

unsigned long dem = 0;

void setup() {
  Serial.begin(9600);
  pinMode(LED_PIN, OUTPUT);
  delay(500);
  Serial.println("Arduino Nano - MShop");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(300);
  digitalWrite(LED_PIN, LOW);
  delay(700);
  Serial.print("Board dang chay, lan ");
  Serial.println(++dem);
}

Code mẫu 2: Biến trở chỉnh độ sáng LED (PWM)

Biến trở 10k: chân giữa vào A0, 2 chân còn lại vào 5V và GND. LED + điện trở 220Ω vào D9.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · nano_pwm_bientro.ino
// Arduino Nano: đọc biến trở A0 chỉnh độ sáng LED D9 (PWM), Serial 9600 baud
#define POT_PIN A0
#define LED_PIN 9

void setup() {
  Serial.begin(9600);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Arduino Nano - MShop");
}

void loop() {
  int v = analogRead(POT_PIN);
  analogWrite(LED_PIN, v / 4);
  Serial.print("Bien tro: ");
  Serial.print(v);
  Serial.print("  ->  PWM: ");
  Serial.println(v / 4);
  delay(100);
}

Mẹo khi sử dụng

  • Lỗi avrdude: stk500_recv(): programmer is not responding: đổi Processor sang ATmega328P (Old Bootloader).
  • Không cấp quá 5.5V vào chân 5V; nguồn 7 – 12V phải cấp vào chân VIN.
