Arduino pro mini 5V 16Mhz

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: C1.14
Giá bán:
70.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

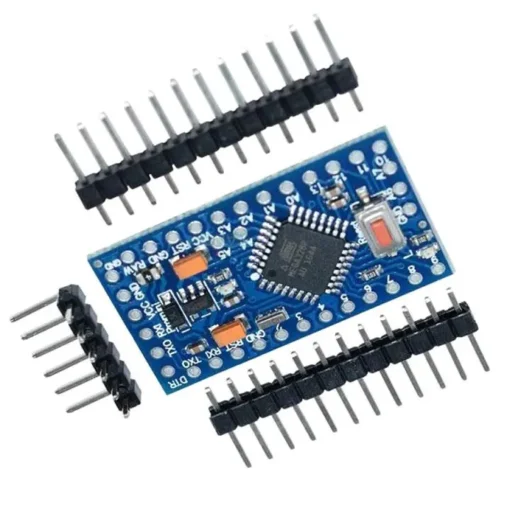

Arduino Pro Mini 5V 16MHz

Arduino Pro Mini là board Arduino siêu nhỏ (34 × 19mm), bỏ chip USB để tiết kiệm điện và kích thước, nạp code qua mạch USB-TTL (CP2102, CH340, FT232). Phù hợp đưa vào sản phẩm nhỏ, thiết bị chạy pin, cảm biến không dây.

Thông số kỹ thuật

Thông sốGiá trị
Vi điều khiểnATmega328P (một số lô ATmega168 – xem chữ trên chip)
Điện áp / tần số5V / 16 MHz
Nguồn vào RAW5 – 12V
Dòng ra150 mA
Chân digital / PWM14 / 6
Chân analog8
Nạp codeQua USB-TTL, có auto reset (chân DTR)
Kích thước34 × 19 mm

Nối mạch nạp USB-TTL

USB-TTLPro Mini
DTRDTR (GRN)
TXRXI
RXTXO
5V (VCC)VCC
GNDGND (BLK)

Cài đặt thư viện / phần mềm

Dùng Arduino IDE, chọn đúng board trong Tools → Board và cổng COM. Bản dùng chip CH340: nếu máy không nhận cổng COM, cài driver CH340 (CH341SER). Chọn Arduino Pro or Pro Mini, Processor ATmega328P (5V, 16 MHz).

Code mẫu: Nháy LED kiểm tra board

Xem code mẫu · promini_blink.ino
// Kiểm tra board Arduino Pro Mini: nháy LED và in thông tin ra Serial (9600 baud)
#define LED_PIN LED_BUILTIN

unsigned long dem = 0;

void setup() {
  Serial.begin(9600);
  pinMode(LED_PIN, OUTPUT);
  delay(500);
  Serial.println("Arduino Pro Mini - MShop");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(300);
  digitalWrite(LED_PIN, LOW);
  delay(700);
  Serial.print("Board dang chay, lan ");
  Serial.println(++dem);
}

Mẹo khi sử dụng

  • Mạch USB-TTL phải có chân DTR để nạp tự động; nếu không có, nhấn nút RESET trên Pro Mini ngay khi IDE báo Uploading.
  • Chân RAW nhận 5 – 12V, chân VCC là 5V đã ổn áp: không cấp 12V vào VCC.
