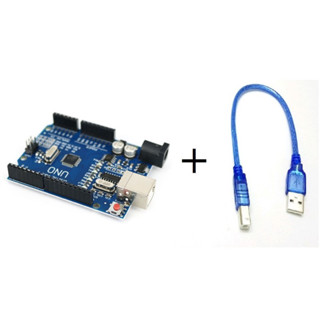

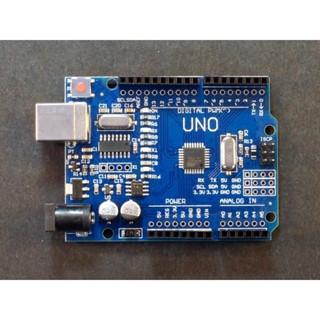

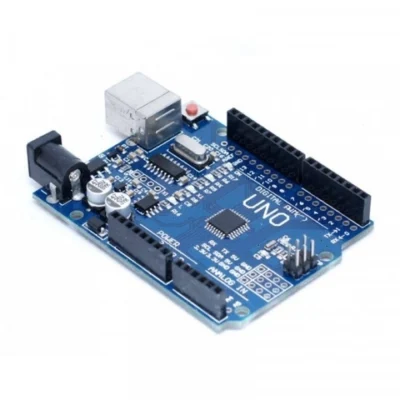

Arduino UNO R3 SMD

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 100.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Arduino UNO R3 (SMD / chip cắm, cổng Type-B / Type-C)

Arduino UNO R3 là board vi điều khiển phổ biến nhất cho người mới học lập trình nhúng, dùng chip ATmega328P 8-bit 16MHz. Board có 14 chân digital (6 chân PWM), 6 chân analog, lập trình dễ dàng bằng Arduino IDE qua cổng USB và tương thích với hàng nghìn shield, cảm biến, module trên thị trường.
Shop có các phiên bản: SMD cổng Type-C, SMD cổng Type-B và chip cắm (DIP) có thể tháo chip ra thay thế.

Thông số kỹ thuật

Thông sốGiá trị
Vi điều khiểnATmega328P, 8-bit
Điện áp hoạt động5V DC
Tần số16 MHz
Điện áp vào khuyên dùng (jack DC / Vin)7 – 12V DC (giới hạn 6 – 20V)
Chân Digital I/O14 (6 chân PWM: 3, 5, 6, 9, 10, 11)
Chân Analog6 (A0 – A5), ADC 10-bit
Dòng tối đa mỗi chân I/O20 mA khuyên dùng (tối đa 40 mA)
Dòng ra chân 5V / 3.3V500 mA / 50 mA
Flash / SRAM / EEPROM32 KB (0.5 KB bootloader) / 2 KB / 1 KB
Giao tiếpUART (D0, D1), I2C (A4 SDA, A5 SCL), SPI (D10–D13)
Chip USBCH340 (bản SMD) hoặc ATmega16U2 tùy phiên bản

Các chân quan trọng

ChânChức năng
D0 (RX), D1 (TX)UART, dùng chung với cổng USB nạp code
D2, D3Ngắt ngoài INT0, INT1
D3, D5, D6, D9, D10, D11Xuất PWM (analogWrite)
D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK)SPI; D13 có LED L trên board
A4 (SDA), A5 (SCL)I2C
A0 – A5Đọc analog 0 – 5V (0 – 1023)
Vin, 5V, 3.3V, GNDChân nguồn

Cài đặt thư viện / phần mềm

Tải Arduino IDE tại arduino.cc. Chọn Tools → Board → Arduino Uno và chọn đúng cổng COM. Bản dùng chip CH340: nếu máy tính không nhận cổng COM thì cài driver CH340 (CH341SER).

Code mẫu 1: Nháy LED trên board (kiểm tra board)

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · uno_r3_blink.ino
// Nháy LED "L" (chân D13) trên board Arduino UNO
void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(9600);
  Serial.println("Arduino UNO R3 - MShop");
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Code mẫu 2: Nút nhấn, biến trở và chỉnh độ sáng LED bằng PWM

Linh kiệnNối vào UNO
Biến trở 10k (chân giữa)A0 (2 chân còn lại vào 5V và GND)
Nút nhấnD2 và GND (dùng điện trở kéo lên nội)
LED + điện trở 220ΩD9 → LED → GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · uno_r3_pwm_bientro.ino
// Đọc biến trở (A0) chỉnh độ sáng LED (D9), nút nhấn (D2) bật/tắt
#define POT_PIN    A0
#define BUTTON_PIN 2
#define LED_PIN    9

bool batDen = true;
bool nutTruoc = HIGH;

void setup() {
  Serial.begin(9600);
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // Phát hiện cạnh nhấn nút (HIGH -> LOW)
  bool nut = digitalRead(BUTTON_PIN);
  if (nutTruoc == HIGH && nut == LOW) {
    batDen = !batDen;
    delay(30);                          // Chống dội phím
  }
  nutTruoc = nut;

  int giaTri = analogRead(POT_PIN);     // 0..1023
  int doSang = map(giaTri, 0, 1023, 0, 255);
  analogWrite(LED_PIN, batDen ? doSang : 0);

  Serial.print("ADC = ");
  Serial.print(giaTri);
  Serial.print("  PWM = ");
  Serial.println(batDen ? doSang : 0);
  delay(50);
}

Mẹo khi sử dụng

  • Điện áp trên 5.5V vào chân Digital/Analog sẽ làm hỏng vi điều khiển.
  • Board không có bảo vệ cắm ngược nguồn ở chân Vin/5V, kiểm tra kỹ cực âm – dương trước khi cấp nguồn.
  • Không lấy quá 20mA mỗi chân: động cơ, relay, LED công suất phải qua transistor/driver.
  • Khi nạp code, tháo dây ở chân D0/D1 nếu đang nối module UART (Bluetooth, GPS...).
