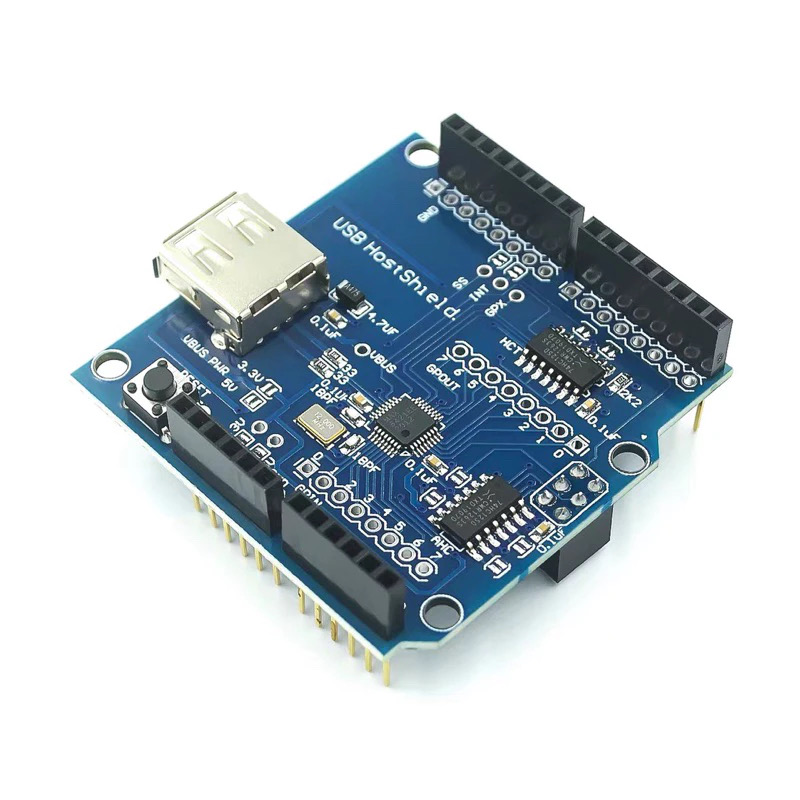

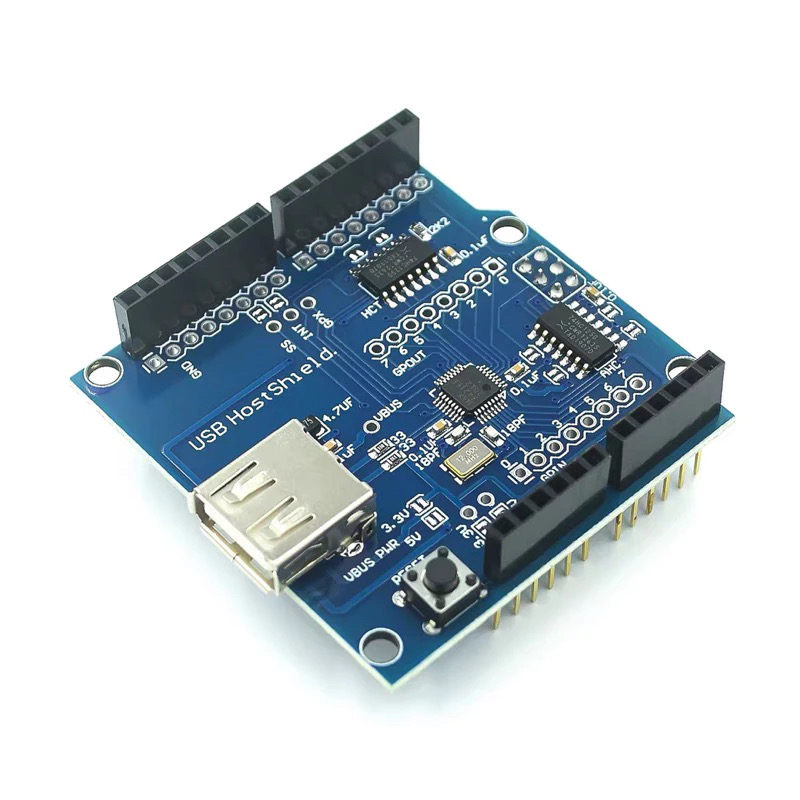

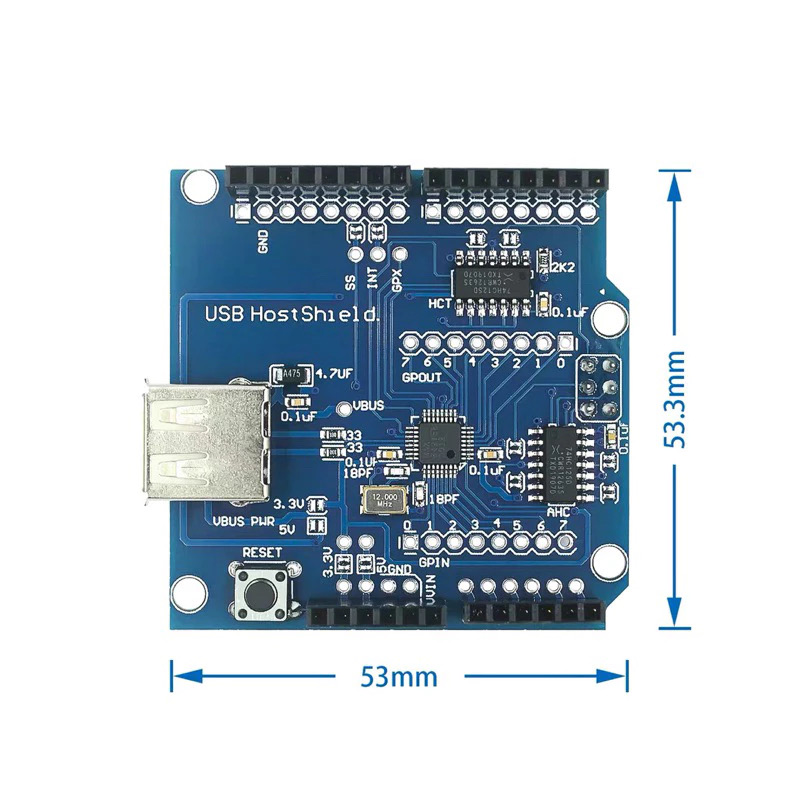

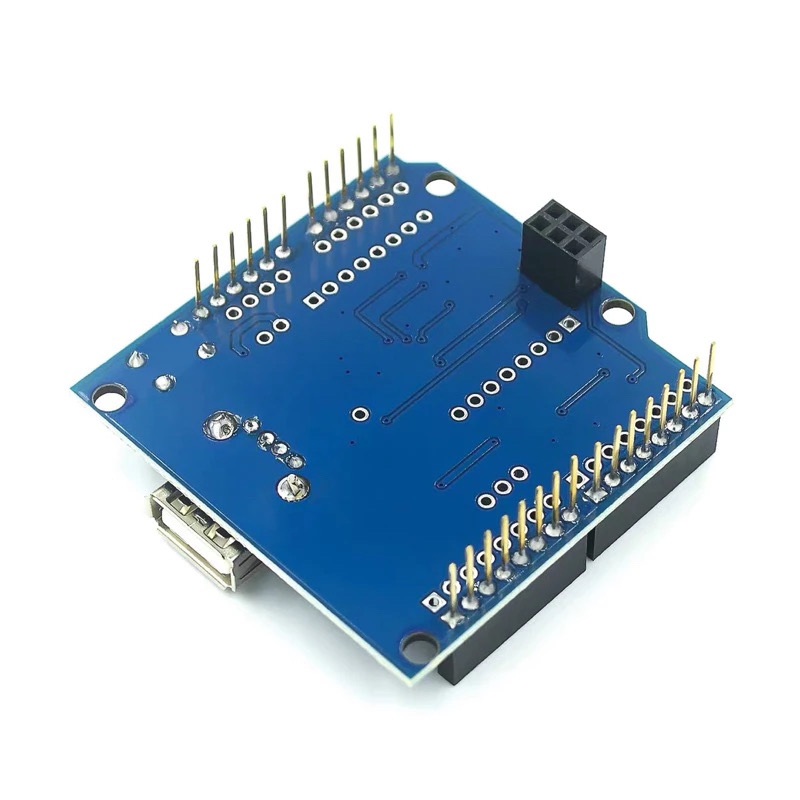

Arduino USB Host Shield (MAX3421E, hỗ trợ Google ADK)

USB Host Shield biến Arduino thành thiết bị chủ USB: đọc bàn phím, chuột, tay cầm game, USB Bluetooth, đầu đọc mã vạch, giao tiếp điện thoại Android (ADK). Dùng chip MAX3421E giao tiếp SPI, tương thích Arduino Uno, Mega, Leonardo.

Thông số kỹ thuật

Thông sốGiá trị
ChipMAX3421E (SPI)
CổngUSB-A (host)
Tương thíchArduino Uno, Mega, Leonardo...
Hỗ trợHID (bàn phím, chuột), tay cầm PS3/PS4/Xbox, Bluetooth dongle, ADK Android 3.1+

Chân dùng trên Arduino

ChânChức năng
D10SS (chọn chip)
D9INT
D11 – D13 (ICSP)SPI

Cài đặt thư viện / phần mềm

Cài thư viện USB Host Shield Library 2.0 (felis) trong Library Manager.

Code mẫu: Arduino Uno đọc bàn phím USB

Cắm shield lên Uno, cắm bàn phím USB vào cổng của shield, mở Serial 115200 và gõ phím.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · usb_host_keyboard_uno.ino
// USB Host Shield: đọc phím từ bàn phím USB - Arduino Uno. Thư viện: USB Host Shield Library 2.0
#include <hidboot.h>
#include <usbhub.h>
#include <SPI.h>

class DocPhim : public KeyboardReportParser {
 protected:
  void OnKeyDown(uint8_t mod, uint8_t key) override {
    uint8_t c = OemToAscii(mod, key);
    if (c) {
      Serial.print("Phim: ");
      Serial.println((char)c);
    }
  }
};

USB Usb;
HIDBoot<USB_HID_PROTOCOL_KEYBOARD> BanPhim(&Usb);
DocPhim parser;

void setup() {
  Serial.begin(115200);
  if (Usb.Init() == -1) {
    Serial.println("Khong khoi dong duoc USB Host Shield!");
    while (1);
  }
  BanPhim.SetReportParser(0, &parser);
  Serial.println("USB Host - MShop: cam ban phim USB va go phim");
}

void loop() {
  Usb.Task();
}

Mẹo khi sử dụng

  • Một số shield giá rẻ cần hàn cầu 5V/3.3V để cấp nguồn cho cổng USB.
  • Thiết bị USB tốn dòng lớn (ổ cứng) cần nguồn ngoài.
