Bộ Kit Arduino UNO R3 + RFID + IoT Bảng Mới Nhất

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 305.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Bộ kit học Arduino UNO R3 + RFID (Starter Kit, kèm hoặc không kèm board)

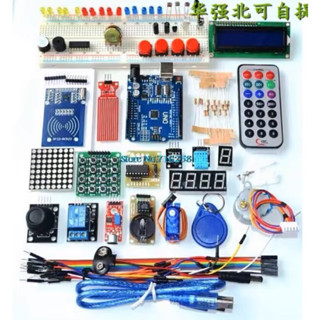

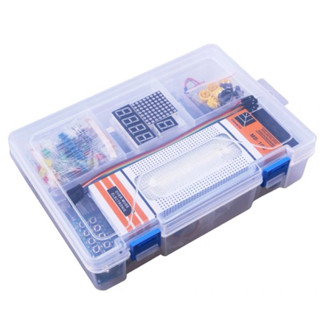

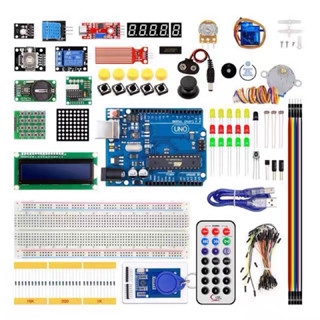

Bộ kit thực hành cho người mới bắt đầu học Arduino gồm board Arduino UNO R3 (tùy chọn chip dán/chip cắm hoặc không kèm board), module RFID RC522, LCD1602, servo SG90, động cơ bước 28BYJ-48 + ULN2003, LED ma trận 8×8, LED 7 đoạn, cảm biến lửa, nhiệt độ, rung, thu hồng ngoại + remote, còi, nút nhấn, IC 74HC595, breadboard và dây cắm. Đủ linh kiện làm hàng chục bài thực hành.

Thông số kỹ thuật

Thông sốGiá trị
Tùy chọnKhông kèm Arduino / Arduino UNO chip dán / Arduino UNO chip cắm
BoardArduino UNO R3 + cáp USB
Hiển thịLCD1602, LED ma trận 8×8, LED 7 đoạn 1 số và 4 số
Động cơServo SG90, động cơ bước 28BYJ-48 + ULN2003
Cảm biếnRFID RC522 + thẻ/móc khóa, lửa, LM35, rung SW-520D, thu hồng ngoại + remote 21 phím
Linh kiện khácCòi, nút nhấn, biến trở 10K, IC 74HC595, LED, điện trở, breadboard, dây cắm, kẹp pin 9V

Cài đặt thư viện / phần mềm

Cài thư viện MFRC522 trong Library Manager; thư viện Servo có sẵn trong Arduino IDE.

Code mẫu 1: Khóa cửa thẻ từ (RFID + servo + còi)

Quẹt thẻ: Serial in mã thẻ. Chép mã thẻ của bạn vào mảng theHopLe, nạp lại: thẻ đúng thì servo quay mở khóa 3 giây.

Linh kiệnChânArduino Uno
RC522SDA / SCK / MOSI / MISO / RST / 3.3V / GNDD10 / D13 / D11 / D12 / D9 / 3.3V / GND
Servo SG90Cam / Đỏ / NâuD6 / 5V / GND
Còi buzzer+ / -D8 / GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · kit_uno_rfid_khoa.ino
// Bộ kit Arduino UNO RFID: đọc mã thẻ RFID RC522, thẻ đúng -> mở khóa servo + còi bíp
// Thư viện: MFRC522 (GithubCommunity), Servo. Serial 9600 baud
#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

#define SS_PIN 10
#define RST_PIN 9
#define SERVO_PIN 6
#define BUZZER_PIN 8

MFRC522 rfid(SS_PIN, RST_PIN);
Servo khoa;
byte theHopLe[4] = {0xDE, 0xAD, 0xBE, 0xEF};   // Thay bằng mã thẻ của bạn (in ra Serial khi quẹt)

void bip(int lan) {
  for (int i = 0; i < lan; i++) {
    digitalWrite(BUZZER_PIN, HIGH); delay(100);
    digitalWrite(BUZZER_PIN, LOW);  delay(100);
  }
}

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  khoa.attach(SERVO_PIN);
  khoa.write(0);
  pinMode(BUZZER_PIN, OUTPUT);
  Serial.println("Kit RFID - MShop: quet the len dau doc...");
}

void loop() {
  if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) return;

  Serial.print("Ma the: ");
  bool dung = rfid.uid.size == 4;
  for (byte i = 0; i < rfid.uid.size; i++) {
    Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(rfid.uid.uidByte[i], HEX);
    if (i < 4 && rfid.uid.uidByte[i] != theHopLe[i]) dung = false;
  }
  Serial.println();

  if (dung) {
    Serial.println("The hop le -> MO KHOA");
    bip(1);
    khoa.write(90);
    delay(3000);
    khoa.write(0);
  } else {
    Serial.println("The khong hop le!");
    bip(3);
  }
  rfid.PICC_HaltA();
}

Code mẫu 2: Nháy LED kiểm tra board

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · kit_uno_blink.ino
// Kiểm tra board Arduino UNO (bo kit): nháy LED và in thông tin ra Serial (9600 baud)
#define LED_PIN LED_BUILTIN

unsigned long dem = 0;

void setup() {
  Serial.begin(9600);
  pinMode(LED_PIN, OUTPUT);
  delay(500);
  Serial.println("Arduino UNO (bo kit) - MShop");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(300);
  digitalWrite(LED_PIN, LOW);
  delay(700);
  Serial.print("Board dang chay, lan ");
  Serial.println(++dem);
}

Mẹo khi sử dụng

  • Module RC522 chạy 3.3V: không cấp 5V vào chân 3.3V của RC522.
  • Xem thêm code mẫu chi tiết trên trang từng linh kiện (LCD1602, LED ma trận, động cơ bước...) của MShop.
