ESP32 38 PIN CP2102 cổng micro usb

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
150.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

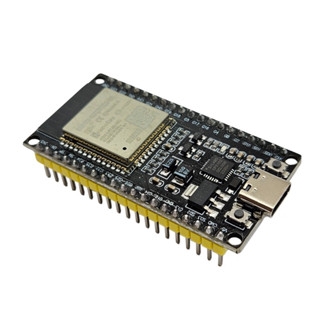

Kit WiFi + Bluetooth ESP32 38 chân CP2102 (Micro USB / Type-C)

Kit ESP32 DevKit 38 chân ra đủ chân của module ESP32-WROOM-32, chip nạp CP2102 ổn định, có bản cổng Micro USB và Type-C. Lõi kép 240MHz, WiFi + Bluetooth, tiết kiệm năng lượng, dùng cho IoT và các dự án cần nhiều GPIO.

Thông số kỹ thuật

Thông sốGiá trị
ModuleESP32-WROOM-32 (Xtensa dual-core 32-bit, tới 240 MHz)
Flash / RAM4 MB / 520 KB SRAM
WiFi802.11 b/g/n 2.4 GHz
Bluetoothv4.2 BR/EDR + BLE
Mức logic GPIO3.3V (không chịu 5V)
Nguồn cấp5V qua cổng Micro USB hoặc chân VIN
Ngoại viADC 12-bit, 2 DAC 8-bit, PWM, cảm ứng chạm, UART, SPI, I2C, I2S
Trên boardLED nguồn, LED GPIO2, nút EN (Reset), nút BOOT
Kích thước~55 x 28 mm
Số chân38 (24 GPIO digital, một số chân chỉ là ngõ vào)
Chip USB-UARTCP2102

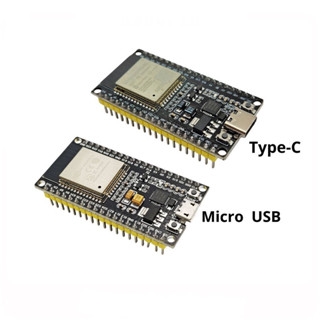

CổngMicro USB hoặc Type-C (tùy loại chọn)

Các chân quan trọng

ChânChức năng
GPIO21 (SDA), GPIO22 (SCL)I2C mặc định
GPIO23 (MOSI), GPIO19 (MISO), GPIO18 (SCK), GPIO5 (SS)SPI (VSPI) mặc định
GPIO1 (TX0), GPIO3 (RX0)UART0, dùng cho nạp code / Serial Monitor
GPIO16 (RX2), GPIO17 (TX2)UART2
GPIO34, 35, 36 (VP), 39 (VN)Chỉ là ngõ vào (input only), không có pull-up
GPIO2LED trên board
GPIO0Nút BOOT (giữ khi cần vào chế độ nạp)
ADC2 (GPIO 0, 2, 4, 12–15, 25–27)Không đọc analog được khi đang bật WiFi, dùng ADC1 (GPIO32–39)

Cài đặt thư viện / phần mềm

Arduino IDE → File → Preferences, thêm vào Additional Boards Manager URLs:
https://espressif.github.io/arduino-esp32/package_esp32_index.json
Sau đó vào Tools → Board → Boards Manager, cài esp32 by Espressif, chọn board ESP32 Dev Module.

Code mẫu 1: Nháy LED GPIO2 và quét mạng WiFi

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32_blink_scan.ino
#include <WiFi.h>

#define LED_PIN 2

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  Serial.println("Dang quet WiFi...");
  int n = WiFi.scanNetworks();
  digitalWrite(LED_PIN, LOW);

  for (int i = 0; i < n; i++) {
    Serial.printf("%2d. %-28s  %4d dBm  %s\n", i + 1,
                  WiFi.SSID(i).c_str(), WiFi.RSSI(i),
                  WiFi.encryptionType(i) == WIFI_AUTH_OPEN ? "mo" : "co mat khau");
  }
  Serial.println();
  delay(5000);
}

Code mẫu 2: Web server bật/tắt đèn qua điện thoại

ESP32 tự phát WiFi tên MShop-ESP32 (mật khẩu 12345678). Dùng điện thoại kết nối WiFi này, mở trình duyệt vào địa chỉ 192.168.4.1 để bật/tắt LED GPIO2 (hoặc relay). Muốn ESP32 vào WiFi nhà bạn: đổi WiFi.softAP(...) thành WiFi.begin("ten_wifi", "mat_khau").

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32_webserver_led.ino
#include <WiFi.h>
#include <WebServer.h>

const char* AP_SSID = "MShop-ESP32";   // Tên WiFi ESP32 tự phát
const char* AP_PASS = "12345678";      // Mật khẩu (tối thiểu 8 ký tự)

#define LED_PIN 2

WebServer server(80);
bool ledOn = false;

String trangWeb() {
  String s = "<!DOCTYPE html><html><head><meta charset='utf-8'>"
             "<meta name='viewport' content='width=device-width,initial-scale=1'>"
             "<style>body{font-family:sans-serif;text-align:center;margin-top:40px}"
             "a{display:inline-block;padding:16px 36px;margin:8px;border-radius:8px;"
             "color:#fff;text-decoration:none;font-size:20px}</style></head><body>"
             "<h2>ESP32 - MShop</h2><p>Den dang: <b>";
  s += ledOn ? "BAT" : "TAT";
  s += "</b></p><a href='/on' style='background:#16a34a'>BAT</a>"
       "<a href='/off' style='background:#dc2626'>TAT</a></body></html>";
  return s;
}

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  WiFi.softAP(AP_SSID, AP_PASS);
  Serial.printf("WiFi: %s / mat khau: %s\n", AP_SSID, AP_PASS);
  Serial.print("Mo trinh duyet vao: http://");
  Serial.println(WiFi.softAPIP());       // Mặc định 192.168.4.1

  server.on("/", []() { server.send(200, "text/html", trangWeb()); });
  server.on("/on", []() {
    ledOn = true;  digitalWrite(LED_PIN, HIGH);
    server.send(200, "text/html", trangWeb());
  });
  server.on("/off", []() {
    ledOn = false; digitalWrite(LED_PIN, LOW);
    server.send(200, "text/html", trangWeb());
  });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Nạp code báo lỗi Failed to connect / Timed out waiting for packet header: giữ nút BOOT khi IDE hiện Connecting....
  • GPIO chỉ chịu 3.3V, cảm biến/module 5V cần chia áp hoặc mạch chuyển mức.
  • Tránh dùng GPIO 6–11 (nối flash nội), GPIO 12 không được kéo lên mức cao khi khởi động.
  • ESP32 dễ reset khi phát WiFi nếu nguồn yếu: dùng cáp USB tốt, nguồn ≥ 500mA.
