ESP32-S3 Camera N16R8 Type C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
310.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

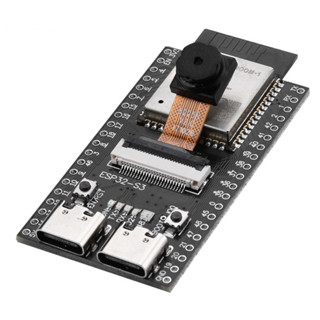

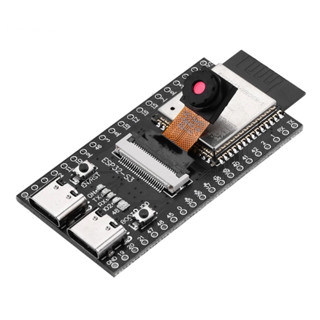

Kit ESP32-S3 Camera N16R8 (OV2640, 2 cổng Type-C)

Board ESP32-S3 WROOM CAM dùng module ESP32-S3 16MB Flash + 8MB PSRAM, kèm camera OV2640, 2 cổng Type-C (UART và USB gốc). Mạnh hơn ESP32-CAM đời cũ: xử lý ảnh nhanh hơn, đủ RAM cho nhận diện khuôn mặt/vật thể, camera AI, truyền video, robot nhìn.

Thông số kỹ thuật

Thông sốGiá trị
ChipESP32-S3, LX7 lõi kép 240 MHz
Bộ nhớ16 MB Flash, 8 MB PSRAM (OPI), 512 KB SRAM
CameraOV2640 (cổng DVP 24 chân)
WiFi / Bluetooth802.11 b/g/n 2.4 GHz (20/40 MHz, tới 150 Mbps) / BLE 5
GPIOTới 45, ADC 12-bit 20 kênh
Giao tiếp2 I2C, 2 I2S, 4 SPI, 3 UART, USB OTG
Điện áp3.0 – 3.6V (cấp 5V qua Type-C)
Nhiệt độ làm việc-40°C – 65°C

Chân camera (kiểu ESP32-S3-EYE)

ChânChức năng
XCLK / PCLK / VSYNC / HREF15 / 13 / 6 / 7
SDA / SCL (SCCB)4 / 5
D0 – D7 (Y2 – Y9)11, 9, 8, 10, 12, 18, 17, 16

Cài đặt thư viện / phần mềm

Arduino IDE → File → Preferences, thêm vào Additional Boards Manager URLs:
https://espressif.github.io/arduino-esp32/package_esp32_index.json
rồi vào Boards Manager cài esp32 by Espressif. Chọn ESP32S3 Dev Module, Flash 16MB, PSRAM OPI PSRAM.

Code mẫu: Camera xem trực tiếp qua WiFi (tự phát WiFi)

Kết nối WiFi MShop-S3CAM (mật khẩu 12345678), mở 192.168.4.1. Nạp và xem Serial qua cổng USB-UART.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32s3_cam_stream_ap.ino
// ESP32-S3 Camera: phát WiFi riêng và xem camera trực tiếp trên điện thoại
// Kết nối WiFi "MShop-S3CAM" (mật khẩu 12345678), mở trình duyệt vào http://192.168.4.1
#include "esp_camera.h"
#include <WiFi.h>
#include <WebServer.h>

// Chân camera của board ESP32-S3 CAM (giống ESP32-S3-EYE / Freenove)
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 15
#define SIOD_GPIO_NUM 4
#define SIOC_GPIO_NUM 5
#define Y9_GPIO_NUM 16
#define Y8_GPIO_NUM 17
#define Y7_GPIO_NUM 18
#define Y6_GPIO_NUM 12
#define Y5_GPIO_NUM 10
#define Y4_GPIO_NUM 8
#define Y3_GPIO_NUM 9
#define Y2_GPIO_NUM 11
#define VSYNC_GPIO_NUM 6
#define HREF_GPIO_NUM 7
#define PCLK_GPIO_NUM 13
#define FLASH_LED 2           // LED trên board (tùy bản)

WebServer server(80);

void trangChu() {
  server.send(200, "text/html",
    "<!DOCTYPE html><html><head><meta charset='utf-8'><meta name='viewport' content='width=device-width'>"
    "<title>MShop ESP32-CAM</title></head><body style='margin:0;background:#111;text-align:center;color:#fff;font-family:sans-serif'>"
    "<h3>ESP32-S3 CAM - MShop</h3><img src='/stream' style='width:100%;max-width:640px'>"
    "<p><a style='color:#4ade80' href='/flash?on=1'>Bat den</a> | <a style='color:#f87171' href='/flash?on=0'>Tat den</a></p>"
    "</body></html>");
}

void phatVideo() {
  WiFiClient client = server.client();
  client.print("HTTP/1.1 200 OK\r\nContent-Type: multipart/x-mixed-replace; boundary=frame\r\n\r\n");
  while (client.connected()) {
    camera_fb_t* fb = esp_camera_fb_get();
    if (!fb) break;
    client.printf("--frame\r\nContent-Type: image/jpeg\r\nContent-Length: %u\r\n\r\n", fb->len);
    client.write(fb->buf, fb->len);
    client.print("\r\n");
    esp_camera_fb_return(fb);
  }
}

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32-S3 CAM - MShop");
  pinMode(FLASH_LED, OUTPUT);

  camera_config_t c = {};
  c.ledc_channel = LEDC_CHANNEL_0;
  c.ledc_timer = LEDC_TIMER_0;
  c.pin_d0 = Y2_GPIO_NUM; c.pin_d1 = Y3_GPIO_NUM; c.pin_d2 = Y4_GPIO_NUM; c.pin_d3 = Y5_GPIO_NUM;
  c.pin_d4 = Y6_GPIO_NUM; c.pin_d5 = Y7_GPIO_NUM; c.pin_d6 = Y8_GPIO_NUM; c.pin_d7 = Y9_GPIO_NUM;
  c.pin_xclk = XCLK_GPIO_NUM; c.pin_pclk = PCLK_GPIO_NUM; c.pin_vsync = VSYNC_GPIO_NUM; c.pin_href = HREF_GPIO_NUM;
  c.pin_sccb_sda = SIOD_GPIO_NUM; c.pin_sccb_scl = SIOC_GPIO_NUM; c.pin_pwdn = PWDN_GPIO_NUM; c.pin_reset = RESET_GPIO_NUM;
  c.xclk_freq_hz = 20000000;
  c.pixel_format = PIXFORMAT_JPEG;
  c.frame_size = psramFound() ? FRAMESIZE_VGA : FRAMESIZE_QVGA;
  c.jpeg_quality = 12;
  c.fb_count = psramFound() ? 2 : 1;
  c.fb_location = psramFound() ? CAMERA_FB_IN_PSRAM : CAMERA_FB_IN_DRAM;
  c.grab_mode = CAMERA_GRAB_LATEST;

  if (esp_camera_init(&c) != ESP_OK) {
    Serial.println("Loi khoi dong camera: kiem tra cap FPC camera da cam chat chua");
    return;
  }
  WiFi.softAP("MShop-S3CAM", "12345678");
  Serial.print("Ket noi WiFi MShop-S3CAM / 12345678, mo http://");
  Serial.println(WiFi.softAPIP());

  server.on("/", trangChu);
  server.on("/stream", phatVideo);
  server.on("/flash", []() {
    digitalWrite(FLASH_LED, server.arg("on") == "1");
    trangChu();
  });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Báo lỗi khởi động camera: kiểm tra cáp FPC camera cắm đúng chiều và khóa chặt.
  • Ảnh bị ngược/xoay: dùng sensor_t* s = esp_camera_sensor_get(); s->set_vflip(s, 1);.
