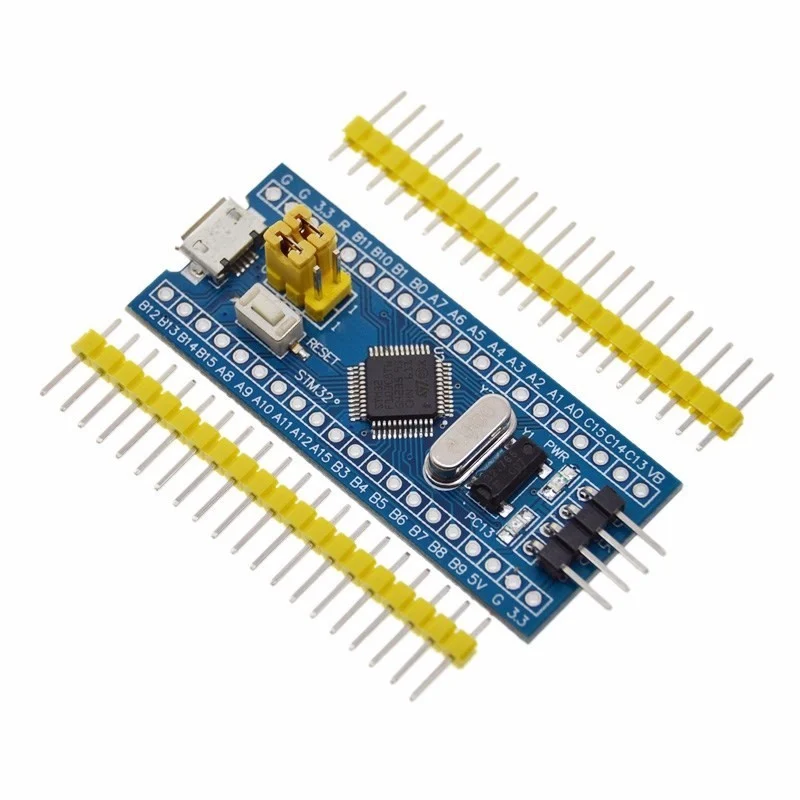

Kit phát triển STM32F103C8T6 Blue Pill (ARM Cortex-M3)

Blue Pill là kit STM32 giá rẻ phổ biến nhất để học ARM, dùng chip STM32F103C8T6 Cortex-M3 72MHz, có thạch anh 8MHz và 32.768kHz (RTC), ra chân đầy đủ CAN, I2C, SPI, UART, USB. Lập trình bằng Arduino IDE (STM32duino), STM32CubeIDE hoặc Keil.

Thông số kỹ thuật

Thông sốGiá trị
ChipSTM32F103C8T6, ARM Cortex-M3 72 MHz
Flash / RAM64 KB / 20 KB
Nguồn5V qua Micro USB → ổn áp 3.3V
Thạch anh8 MHz (HSE), 32.768 kHz (LSE)
Giao tiếp3 UART, 2 I2C, 2 SPI, CAN, USB
ADC2 × 12-bit, 10 kênh
Trên boardLED nguồn, LED PC13, nút Reset, jumper BOOT0/BOOT1
Kích thước53.34 × 15.24 mm

Các chân quan trọng

ChânChức năng
PC13LED trên board (sáng mức thấp)
PA9 / PA10UART1 TX / RX (nạp qua USB-TTL)
PB6 / PB7I2C1 SCL / SDA
PA5 / PA6 / PA7SPI1 SCK / MISO / MOSI
SWDIO / SWCLKNạp bằng ST-Link (PA13 / PA14)
BOOT01 = nạp qua UART, 0 = chạy

Cài đặt thư viện / phần mềm

Arduino IDE → thêm URL https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json, cài STM32 MCU based boards. Nạp bằng ST-Link V2 (Upload method: STM32CubeProgrammer SWD) hoặc USB-TTL qua UART1.

Code mẫu: Nháy LED và đọc ADC 12-bit (Arduino IDE)

Xem code mẫu · bluepill_blink_adc.ino
// STM32F103C8T6 Blue Pill: nháy LED PC13 + đọc điện áp chân PA0, Serial qua UART1 (PA9 TX) 115200 baud
#define LED_PIN PC13
#define ADC_PIN PA0

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
  analogReadResolution(12);           // ADC 12-bit: 0 – 4095
}

void loop() {
  digitalWrite(LED_PIN, !digitalRead(LED_PIN));
  int v = analogRead(ADC_PIN);
  Serial.print("STM32F103C8T6 Blue Pill - MShop | ADC = ");
  Serial.print(v);
  Serial.print("  (");
  Serial.print(v * 3.3 / 4095.0, 2);
  Serial.println(" V)");
  delay(500);
}

Mẹo khi sử dụng

  • Nạp bằng ST-Link: nối 3.3V, GND, SWDIO, SWCLK; chọn Upload method STM32CubeProgrammer (SWD).
  • Một số lô dùng chip CKS32/CS32 tương thích: ST-Link báo sai ID thì chọn tùy chọn bỏ qua kiểm tra ID.
