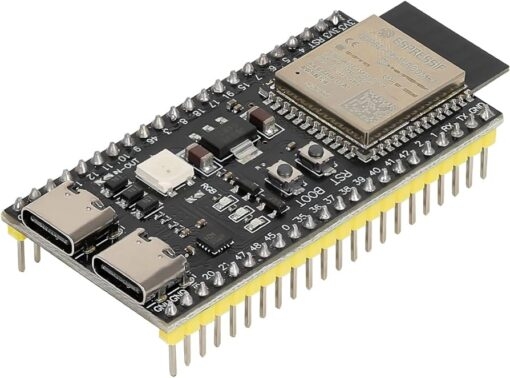

Kit phát triển WiFi + Bluetooth 5 ESP32-S3 N16R8 (2 cổng Type-C)

Kit ESP32-S3 N16R8 dùng chip ESP32-S3 lõi kép LX7 240MHz với 16MB Flash + 8MB PSRAM, WiFi và Bluetooth 5 (LE), hỗ trợ tăng tốc AI (vector). Có 2 cổng Type-C: cổng UART (chip nạp) và cổng USB gốc (USB OTG). Phù hợp cho camera AI, trợ lý giọng nói (XiaoZhi AI), màn hình LVGL, USB HID.

Thông số kỹ thuật

Thông sốGiá trị
ChipESP32-S3, Xtensa LX7 lõi kép 240 MHz
Bộ nhớ16 MB Flash, 8 MB PSRAM (OPI), 512 KB SRAM
WiFi / Bluetooth802.11 b/g/n 2.4 GHz / Bluetooth 5 LE
GPIO45, ADC 12-bit 20 kênh
Giao tiếp2 I2C, 2 I2S, 4 SPI, 3 UART, USB OTG
Điện áp làm việc3.0 – 3.6V (cấp 5V qua Type-C)
Trên boardLED RGB WS2812 (GPIO48), nút BOOT, RST
Nhiệt độ làm việc-40°C – 65°C

Lưu ý chân

ChânChức năng
Cổng USB-UARTNạp code và Serial Monitor (chip nạp)
Cổng USB (OTG)USB gốc của S3: CDC, HID, MSC...
GPIO48LED RGB WS2812 (một số bản dùng GPIO38)
GPIO0Nút BOOT
GPIO35 – 37Dùng cho PSRAM OPI, không dùng làm GPIO

Cài đặt thư viện / phần mềm

Arduino IDE → File → Preferences, thêm vào Additional Boards Manager URLs:
https://espressif.github.io/arduino-esp32/package_esp32_index.json
rồi vào Boards Manager cài esp32 by Espressif. Chọn ESP32S3 Dev Module, Flash Size 16MB, PSRAM OPI PSRAM.

Code mẫu: LED RGB đổi màu + thông tin chip

Cắm vào cổng USB-UART để nạp và xem Serial.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32s3_n16r8_rgb.ino
// ESP32-S3: đổi màu LED RGB trên board + in thông tin chip, Serial 115200 baud
void setup() {
  Serial.begin(115200);
  delay(500);
  Serial.println("ESP32-S3 - MShop");
  Serial.printf("Chip: %s rev %d, %d nhan, %d MHz\n", ESP.getChipModel(), ESP.getChipRevision(), ESP.getChipCores(), ESP.getCpuFreqMHz());
  Serial.printf("Flash: %u MB, PSRAM: %u MB\n", ESP.getFlashChipSize() / (1024 * 1024), ESP.getPsramSize() / (1024 * 1024));
}

void loop() {
  const uint8_t mau[][3] = {{64, 0, 0}, {0, 64, 0}, {0, 0, 64}, {64, 64, 0}, {0, 64, 64}, {64, 0, 64}};
  for (auto& m : mau) {
    rgbLedWrite(RGB_BUILTIN, m[0], m[1], m[2]);   // LED RGB WS2812 trên board (GPIO48)
    delay(400);
  }
  Serial.printf("Thoi gian chay: %lu s, nhiet do chip: %.1f C\n", millis() / 1000, temperatureRead());
}

Mẹo khi sử dụng

  • Không thấy cổng COM khi cắm cổng USB-OTG: giữ BOOT, nhấn RST rồi thả BOOT để vào chế độ nạp.
  • Dùng PSRAM OPI thì không dùng GPIO35, 36, 37.
