ESP32 Camera ESP32-CAM Ai-Thinker 8M

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 250.000₫
Phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

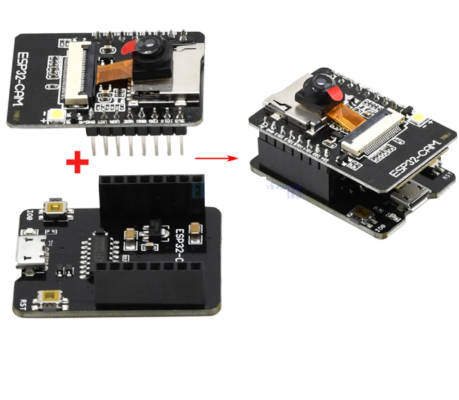

Module ESP32-CAM AI-Thinker (PSRAM 8MB, camera OV2640) – có / không kèm đế nạp

ESP32-CAM là board ESP32 nhỏ gọn (27 × 40.5mm) tích hợp camera OV2640, khe thẻ microSD, đèn flash và WiFi + Bluetooth. Dùng làm camera giám sát WiFi, chụp ảnh gửi Telegram/Email, nhận diện khuôn mặt, chuông cửa có hình. Lập trình được bằng Arduino IDE hoặc ESP-IDF. Bản kèm đế (ESP32-CAM-MB) có cổng USB để nạp code trực tiếp.

Thông số kỹ thuật

Thông sốGiá trị
ChipESP32-S (lõi kép 240 MHz)
RAM520 KB SRAM + 8 MB PSRAM
Flash4 MB
CameraOV2640 2MP (hỗ trợ OV7670)
Thẻ nhớmicroSD
WiFi / Bluetooth802.11 b/g/n / 4.2 BR/EDR + BLE
Nguồn5V (dòng 180 mA, 310 mA khi bật flash)
GPIO trống9 (nhiều chân dùng chung với thẻ nhớ / camera)
Kích thước27 × 40.5 × 4.5 mm

Lưu ý chân

ChânChức năng
GPIO4Đèn flash LED trắng (dùng chung với thẻ nhớ)
GPIO33LED đỏ nhỏ (mức thấp = sáng)
GPIO0Nối GND khi cấp nguồn để vào chế độ nạp (đế MB tự làm)
GPIO1, 3UART0 (TX, RX) nạp code
GPIO2, 12, 13, 14, 15Dùng chung với thẻ microSD

Cài đặt thư viện / phần mềm

Arduino IDE → File → Preferences, thêm vào Additional Boards Manager URLs:
https://espressif.github.io/arduino-esp32/package_esp32_index.json
rồi vào Boards Manager cài esp32 by Espressif. Chọn board AI Thinker ESP32-CAM.

Code mẫu: Camera xem trực tiếp qua WiFi (tự phát WiFi)

Nạp xong, điện thoại kết nối WiFi MShop-CAM (mật khẩu 12345678), mở trình duyệt vào 192.168.4.1 để xem video và bật/tắt đèn flash. Không cần sửa tên WiFi trong code.

Cách nạpBản kèm đế MBBản không đế
Kết nốiCắm ESP32-CAM lên đế, cắm USB vào máy tínhUSB-TTL: 5V→5V, GND→GND, TX→U0R, RX→U0T; nối IO0 với GND khi nạp
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32cam_stream_ap.ino
// ESP32-CAM (AI-Thinker): phát WiFi riêng và xem camera trực tiếp trên điện thoại
// Kết nối WiFi "MShop-CAM" (mật khẩu 12345678), mở trình duyệt vào http://192.168.4.1
#include "esp_camera.h"
#include <WiFi.h>
#include <WebServer.h>

// Chân camera của board AI-Thinker ESP32-CAM
#define PWDN_GPIO_NUM 32
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 0
#define SIOD_GPIO_NUM 26
#define SIOC_GPIO_NUM 27
#define Y9_GPIO_NUM 35
#define Y8_GPIO_NUM 34
#define Y7_GPIO_NUM 39
#define Y6_GPIO_NUM 36
#define Y5_GPIO_NUM 21
#define Y4_GPIO_NUM 19
#define Y3_GPIO_NUM 18
#define Y2_GPIO_NUM 5
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 23
#define PCLK_GPIO_NUM 22
#define FLASH_LED 4

WebServer server(80);

void trangChu() {
  server.send(200, "text/html",
    "<!DOCTYPE html><html><head><meta charset='utf-8'><meta name='viewport' content='width=device-width'>"
    "<title>MShop ESP32-CAM</title></head><body style='margin:0;background:#111;text-align:center;color:#fff;font-family:sans-serif'>"
    "<h3>ESP32-CAM - MShop</h3><img src='/stream' style='width:100%;max-width:640px'>"
    "<p><a style='color:#4ade80' href='/flash?on=1'>Bat den</a> | <a style='color:#f87171' href='/flash?on=0'>Tat den</a></p>"
    "</body></html>");
}

void phatVideo() {
  WiFiClient client = server.client();
  client.print("HTTP/1.1 200 OK\r\nContent-Type: multipart/x-mixed-replace; boundary=frame\r\n\r\n");
  while (client.connected()) {
    camera_fb_t* fb = esp_camera_fb_get();
    if (!fb) break;
    client.printf("--frame\r\nContent-Type: image/jpeg\r\nContent-Length: %u\r\n\r\n", fb->len);
    client.write(fb->buf, fb->len);
    client.print("\r\n");
    esp_camera_fb_return(fb);
  }
}

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32-CAM - MShop");
  pinMode(FLASH_LED, OUTPUT);

  camera_config_t c = {};
  c.ledc_channel = LEDC_CHANNEL_0;
  c.ledc_timer = LEDC_TIMER_0;
  c.pin_d0 = Y2_GPIO_NUM; c.pin_d1 = Y3_GPIO_NUM; c.pin_d2 = Y4_GPIO_NUM; c.pin_d3 = Y5_GPIO_NUM;
  c.pin_d4 = Y6_GPIO_NUM; c.pin_d5 = Y7_GPIO_NUM; c.pin_d6 = Y8_GPIO_NUM; c.pin_d7 = Y9_GPIO_NUM;
  c.pin_xclk = XCLK_GPIO_NUM; c.pin_pclk = PCLK_GPIO_NUM; c.pin_vsync = VSYNC_GPIO_NUM; c.pin_href = HREF_GPIO_NUM;
  c.pin_sccb_sda = SIOD_GPIO_NUM; c.pin_sccb_scl = SIOC_GPIO_NUM; c.pin_pwdn = PWDN_GPIO_NUM; c.pin_reset = RESET_GPIO_NUM;
  c.xclk_freq_hz = 20000000;
  c.pixel_format = PIXFORMAT_JPEG;
  c.frame_size = psramFound() ? FRAMESIZE_VGA : FRAMESIZE_QVGA;
  c.jpeg_quality = 12;
  c.fb_count = psramFound() ? 2 : 1;
  c.fb_location = psramFound() ? CAMERA_FB_IN_PSRAM : CAMERA_FB_IN_DRAM;
  c.grab_mode = CAMERA_GRAB_LATEST;

  if (esp_camera_init(&c) != ESP_OK) {
    Serial.println("Loi khoi dong camera: kiem tra cap FPC camera da cam chat chua");
    return;
  }
  WiFi.softAP("MShop-CAM", "12345678");
  Serial.print("Ket noi WiFi MShop-CAM / 12345678, mo http://");
  Serial.println(WiFi.softAPIP());

  server.on("/", trangChu);
  server.on("/stream", phatVideo);
  server.on("/flash", []() {
    digitalWrite(FLASH_LED, server.arg("on") == "1");
    trangChu();
  });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Nguồn yếu làm board reset liên tục (Brownout detector): dùng nguồn 5V ≥ 1A và dây USB ngắn.
  • Bản không đế: tháo dây IO0 – GND rồi nhấn RESET để chạy chương trình sau khi nạp.
  • Muốn ESP32-CAM vào WiFi nhà: đổi WiFi.softAP(...) thành WiFi.begin("ten", "mat_khau").

Sản phẩm bao gồm

  • 1 ESP32-CAM kèm camera OV2640
  • 1 đế nạp ESP32-CAM-MB (với loại kèm đế)
