Kit WiFi ESP8266 NodeMCU CH340 Wemos D1 Mini

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
69.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

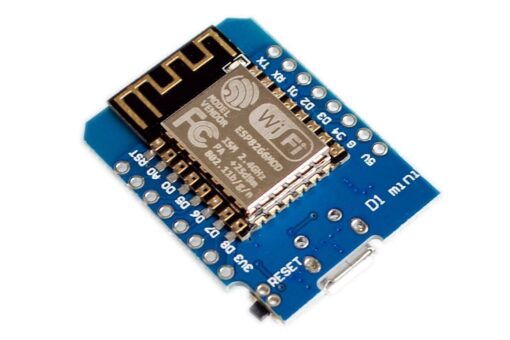

Kit WiFi ESP8266 Wemos D1 Mini (CH340)

Wemos D1 Mini là board WiFi nhỏ gọn (34 × 25mm) dùng ESP8266EX, 4MB flash, nạp code trực tiếp qua USB không cần nhấn nút. Có hệ sinh thái shield xếp chồng (relay, DHT, OLED, pin...). Dùng cho công tắc WiFi, cảm biến IoT, đèn thông minh.

Thông số kỹ thuật

Thông sốGiá trị
Vi điều khiểnESP8266EX, 80/160 MHz
Flash4 MB
Điện áp hoạt động3.3V (cấp 5V qua USB)
I/O11 chân digital (đều có PWM, I2C, ngắt trừ D0), 1 chân analog A0 (tối đa 3.3V)
WiFi802.11 b/g/n 2.4 GHz
Chip USBCH340
Kích thước34.2 × 25.6 mm

Các chân quan trọng

ChânChức năng
D1 (GPIO5), D2 (GPIO4)I2C (SCL, SDA)
D4 (GPIO2)LED trên board (sáng mức thấp)
A0Analog 0 – 3.3V
D5, D6, D7, D8SPI (SCK, MISO, MOSI, SS)
D0 (GPIO16)Đánh thức deep sleep (nối RST)

Cài đặt thư viện / phần mềm

Arduino IDE → File → Preferences, thêm vào Additional Boards Manager URLs:
https://arduino.esp8266.com/stable/package_esp8266com_index.json
rồi vào Boards Manager cài esp8266 by ESP8266 Community.

Code mẫu 1: Nháy LED kiểm tra board

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · d1mini_blink.ino
// Kiểm tra board Kit WiFi ESP8266 Wemos D1 Mini: nháy LED và in thông tin ra Serial (115200 baud)
#define LED_PIN LED_BUILTIN

unsigned long dem = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
  delay(500);
  Serial.println("Kit WiFi ESP8266 Wemos D1 Mini - MShop");
}

void loop() {
  digitalWrite(LED_PIN, LOW);
  delay(300);
  digitalWrite(LED_PIN, HIGH);
  delay(700);
  Serial.print("Board dang chay, lan ");
  Serial.println(++dem);
}

Code mẫu 2: Web bật/tắt đèn (ESP8266 tự phát WiFi)

Điện thoại kết nối WiFi MShop-ESP8266 (mật khẩu 12345678), mở 192.168.4.1 để bật/tắt LED trên board.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · d1mini_webserver_ap.ino
// ESP8266 tự phát WiFi "MShop-ESP8266" (mật khẩu 12345678), web bật/tắt LED trên board
// Mở trình duyệt vào http://192.168.4.1 - Serial Monitor 115200 baud
#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

ESP8266WebServer server(80);
bool ledOn = false;                    // LED trên board sáng ở mức LOW

void trang() {
  String s = "<!DOCTYPE html><html><head><meta charset='utf-8'><meta name='viewport' content='width=device-width'></head>"
             "<body style='font-family:sans-serif;text-align:center;margin-top:40px'><h2>ESP8266 - MShop</h2><p>Den: <b>";
  s += ledOn ? "BAT" : "TAT";
  s += "</b></p><a href='/on' style='padding:14px 30px;background:#16a34a;color:#fff;border-radius:8px;text-decoration:none'>BAT</a> "
       "<a href='/off' style='padding:14px 30px;background:#dc2626;color:#fff;border-radius:8px;text-decoration:none'>TAT</a></body></html>";
  server.send(200, "text/html", s);
}

void setup() {
  Serial.begin(115200);
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);
  WiFi.softAP("MShop-ESP8266", "12345678");
  Serial.println();
  Serial.print("Ket noi WiFi MShop-ESP8266, mo http://");
  Serial.println(WiFi.softAPIP());
  server.on("/", trang);
  server.on("/on", []() { ledOn = true;  digitalWrite(LED_BUILTIN, LOW);  trang(); });
  server.on("/off", []() { ledOn = false; digitalWrite(LED_BUILTIN, HIGH); trang(); });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Chọn board LOLIN(WEMOS) D1 R2 & mini.
  • GPIO chỉ chịu 3.3V; chân A0 đo được tối đa 3.3V (board đã có cầu chia).
