Led trong 3 màu 4 chân 5MM RGB cực âm chung

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
1.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

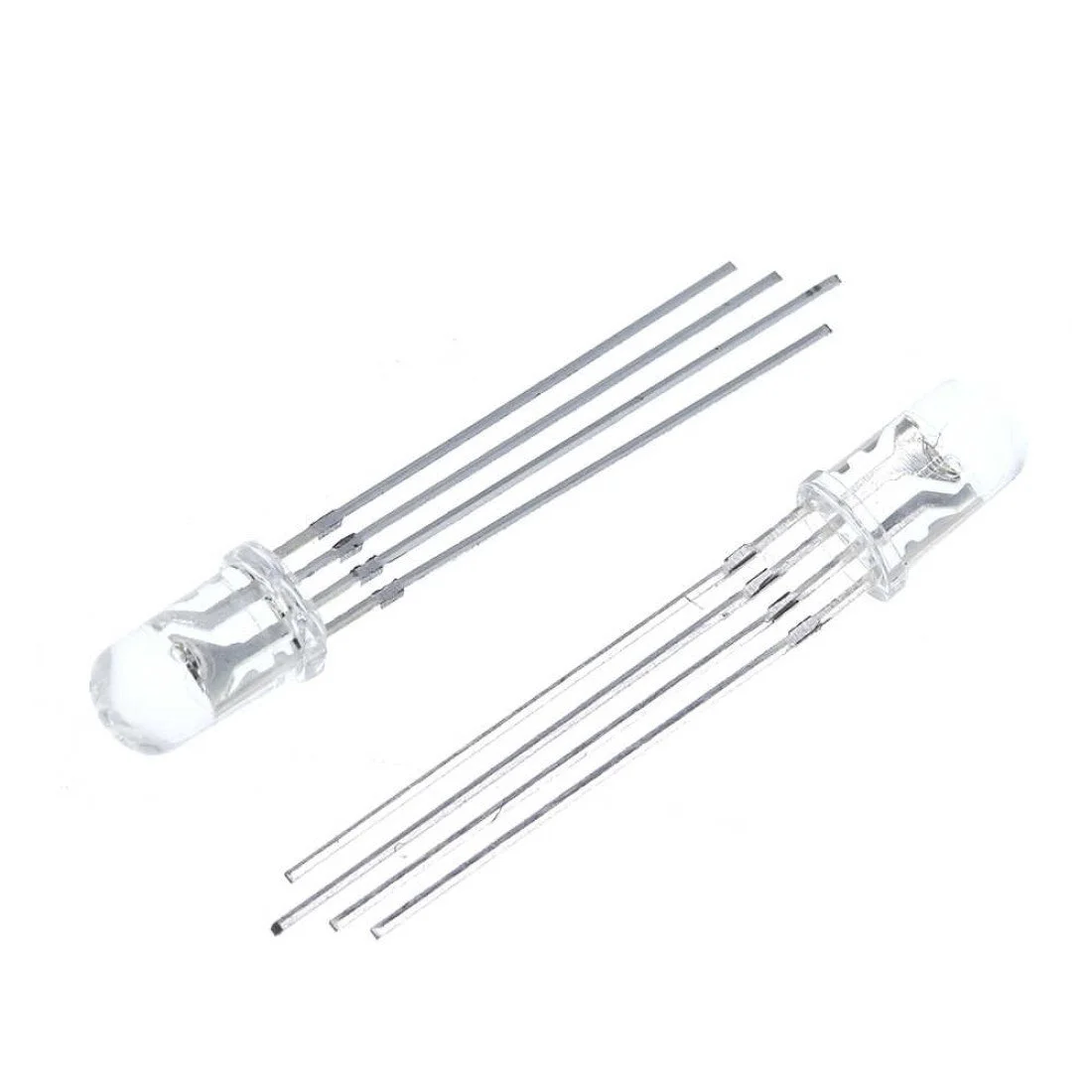

LED RGB 5mm 4 chân cathode chung (loại trong, siêu sáng)

LED RGB 5mm loại trong, 4 chân, cathode chung (âm chung): trộn 3 màu đỏ, xanh lá, xanh dương bằng PWM để tạo hàng triệu màu. Dùng làm đèn báo trạng thái nhiều màu, đèn ngủ đổi màu, trang trí.

Thông số kỹ thuật

Thông sốGiá trị
Kích thước5 mm, loại trong
KiểuCathode chung (chân dài nhất nối GND)
Điện áp thuậnĐỏ 1.8 – 2.0V, xanh lá/xanh dương 3.2 – 3.4V
DòngĐỏ 10 – 20 mA, xanh 20 – 25 mA

Thứ tự chân (từ trái sang, chân dài nhất là chân thứ 2)

ChânChức năng
1Đỏ (R)
2 (dài nhất)Cathode chung (GND)
3Xanh lá (G)
4Xanh dương (B)

Code mẫu 1: Arduino Uno đổi màu mượt

LED RGBRCathodeGB
Arduino UnoD9 (qua 220Ω)GNDD10 (qua 220Ω)D11 (qua 220Ω)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rgb_led_5mm_uno.ino
// LED RGB 5mm cathode chung (loại đục): đổi màu mượt - Arduino Uno
// Mỗi chân màu nối qua điện trở 220Ω, chân dài nhất (cathode) nối GND
#define LED_R 9
#define LED_G 10
#define LED_B 11

void mau(int r, int g, int b) {
  analogWrite(LED_R, r); analogWrite(LED_G, g); analogWrite(LED_B, b);
}

void setup() {
  pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
}

void loop() {
  for (int i = 0; i < 256; i++) { mau(255 - i, i, 0); delay(8); }   // Đỏ -> xanh lá
  for (int i = 0; i < 256; i++) { mau(0, 255 - i, i); delay(8); }   // Xanh lá -> xanh dương
  for (int i = 0; i < 256; i++) { mau(i, 0, 255 - i); delay(8); }   // Xanh dương -> đỏ
}

Code mẫu 2: ESP32 đổi màu mượt

LED RGBRCathodeGB
ESP32GPIO25 (qua 220Ω)GNDGPIO26 (qua 220Ω)GPIO27 (qua 220Ω)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rgb_led_5mm_esp32.ino
// LED RGB 5mm cathode chung (loại đục): đổi màu mượt - ESP32
// Mỗi chân màu nối qua điện trở 220Ω, chân dài nhất (cathode) nối GND
#define LED_R 25
#define LED_G 26
#define LED_B 27

void mau(int r, int g, int b) {
  analogWrite(LED_R, r); analogWrite(LED_G, g); analogWrite(LED_B, b);
}

void setup() {
  pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
}

void loop() {
  for (int i = 0; i < 256; i++) { mau(255 - i, i, 0); delay(8); }   // Đỏ -> xanh lá
  for (int i = 0; i < 256; i++) { mau(0, 255 - i, i); delay(8); }   // Xanh lá -> xanh dương
  for (int i = 0; i < 256; i++) { mau(i, 0, 255 - i); delay(8); }   // Xanh dương -> đỏ
}

Mẹo khi sử dụng

  • Luôn dùng điện trở cho từng chân màu, không nối thẳng vào chân vi điều khiển.
