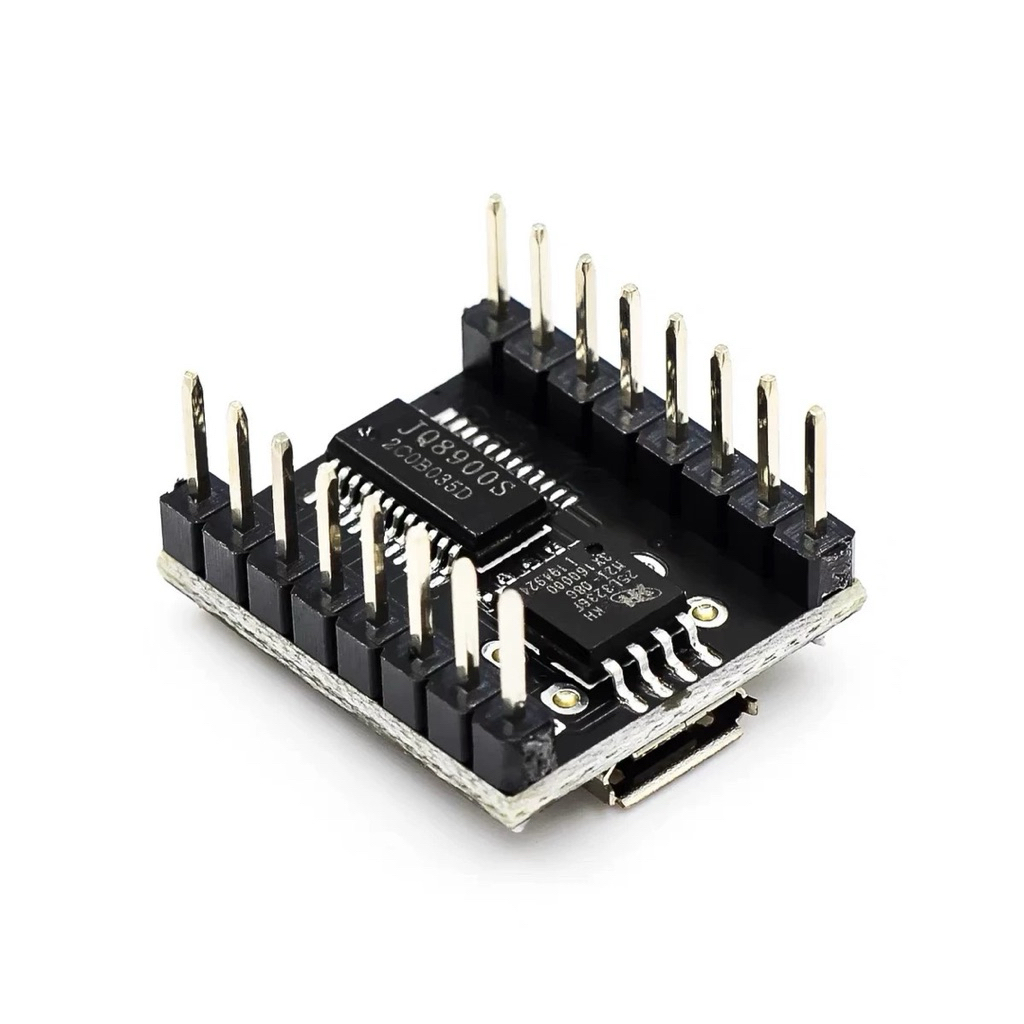

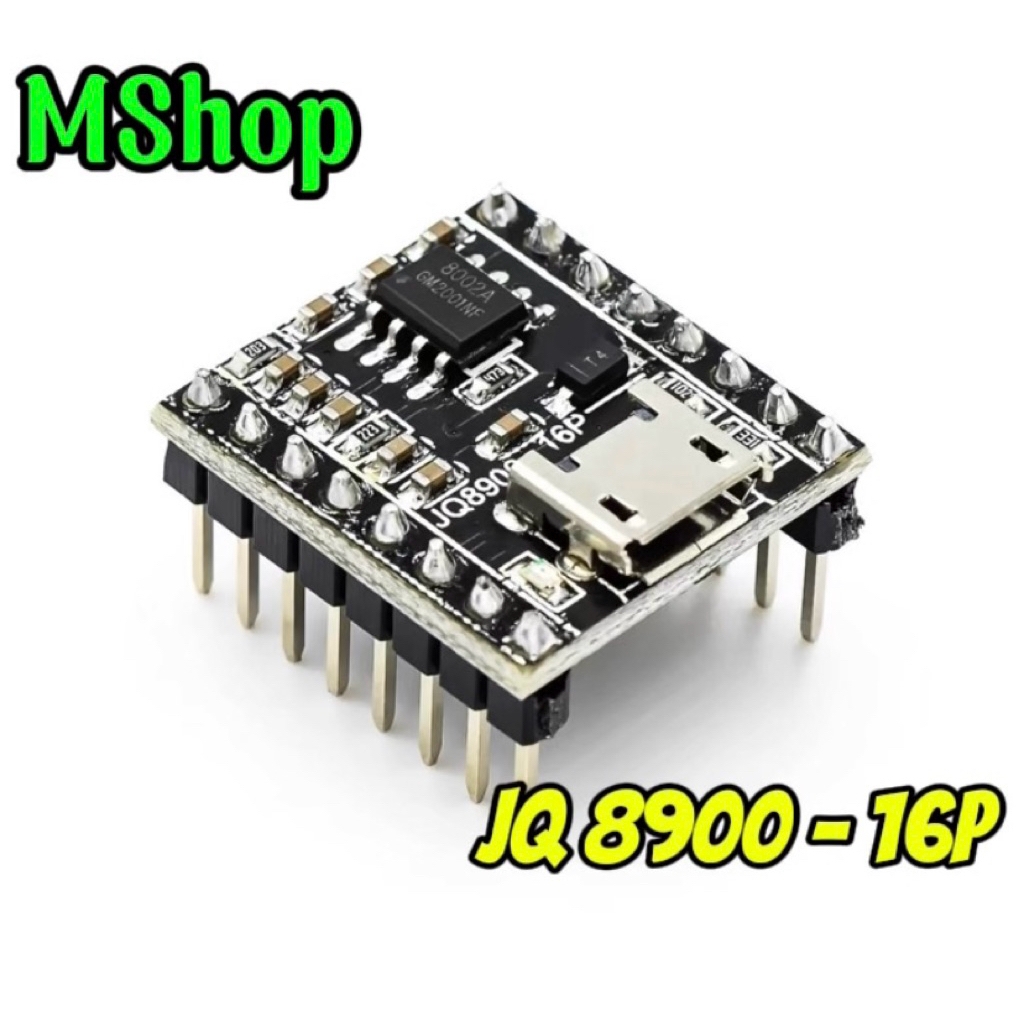

Mạch ghi phát âm thanh JQ8900-16P (ampli 3W, UART / nút nhấn)

Module JQ8900-16P phát âm thanh MP3 lưu trong bộ nhớ flash trên board (nạp file qua USB như ổ đĩa), có ampli 3W (8002D) nối thẳng loa. Điều khiển bằng UART hoặc 7 chân IO1 – IO7 (mỗi chân 1 bài). Dùng làm loa thông báo cửa hàng, chuông cửa, đồ chơi, máy bán hàng nói.

Thông số kỹ thuật

Thông sốGiá trị
ModelJQ8900-16P
Điện áp3.3 – 5.2V (khuyên 5V)
Ampli3W mono (8002D)
Điều khiểnUART 9600 baud hoặc IO1 – IO7
Chân16 chân 2.54 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
TX / RXUART
SPK+ / SPK-Loa 3W
IO1 – IO7Kéo xuống GND để phát bài tương ứng
BUSYBáo đang phát

Code mẫu 1: Arduino Uno phát bài qua UART

Cắm module vào máy tính bằng cáp USB, chép file MP3 vào (đặt tên 00001.mp3, 00002.mp3...), rồi nối với vi điều khiển.

JQ8900VCCGNDTXRXSPK+ / SPK-
Arduino Uno5VGNDD10D11Loa
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · jq8900_uno.ino
// JQ8900-16P: điều khiển phát âm thanh qua UART 9600 - Arduino Uno, Serial 9600 baud
// Khung lệnh: AA [lệnh] [độ dài] [dữ liệu] [tổng kiểm tra]
#include <SoftwareSerial.h>
SoftwareSerial JQ(10, 11);         // TX module -> D10, RX module -> D11

void guiLenh(uint8_t lenh, const uint8_t* dl, uint8_t n) {
  uint8_t sum = 0xAA + lenh + n;
  JQ.write(0xAA); JQ.write(lenh); JQ.write(n);
  for (uint8_t i = 0; i < n; i++) { JQ.write(dl[i]); sum += dl[i]; }
  JQ.write(sum);
}

void amLuong(uint8_t v) { guiLenh(0x13, &v, 1); }                 // 0..30
void phatBai(uint16_t so) { uint8_t d[2] = {(uint8_t)(so >> 8), (uint8_t)so}; guiLenh(0x07, d, 2); }

void setup() {
  Serial.begin(9600);
  JQ.begin(9600);
  delay(500);
  amLuong(20);
  Serial.println("JQ8900 - MShop: phat bai 1");
  phatBai(1);
}

void loop() {
  static uint16_t bai = 1;
  delay(10000);                       // Mỗi 10 giây phát bài tiếp
  bai = bai % 3 + 1;
  Serial.print("Phat bai ");
  Serial.println(bai);
  phatBai(bai);
}

Code mẫu 2: ESP32 phát bài qua UART

JQ8900VCCGNDTXRXSPK+ / SPK-
ESP325V (VIN)GNDGPIO16GPIO17Loa
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · jq8900_esp32.ino
// JQ8900-16P: điều khiển phát âm thanh qua UART 9600 - ESP32, Serial 115200 baud
// Khung lệnh: AA [lệnh] [độ dài] [dữ liệu] [tổng kiểm tra]
#define JQ Serial2                   // TX module -> GPIO16, RX module -> GPIO17

void guiLenh(uint8_t lenh, const uint8_t* dl, uint8_t n) {
  uint8_t sum = 0xAA + lenh + n;
  JQ.write(0xAA); JQ.write(lenh); JQ.write(n);
  for (uint8_t i = 0; i < n; i++) { JQ.write(dl[i]); sum += dl[i]; }
  JQ.write(sum);
}

void amLuong(uint8_t v) { guiLenh(0x13, &v, 1); }                 // 0..30
void phatBai(uint16_t so) { uint8_t d[2] = {(uint8_t)(so >> 8), (uint8_t)so}; guiLenh(0x07, d, 2); }

void setup() {
  Serial.begin(115200);
  JQ.begin(9600, SERIAL_8N1, 16, 17);
  delay(500);
  amLuong(20);
  Serial.println("JQ8900 - MShop: phat bai 1");
  phatBai(1);
}

void loop() {
  static uint16_t bai = 1;
  delay(10000);                       // Mỗi 10 giây phát bài tiếp
  bai = bai % 3 + 1;
  Serial.print("Phat bai ");
  Serial.println(bai);
  phatBai(bai);
}

Mẹo khi sử dụng

  • Không nối loa ra GND chung (ampli BTL): nối 2 dây loa vào đúng SPK+ và SPK-.
