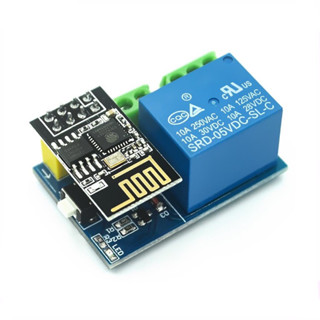

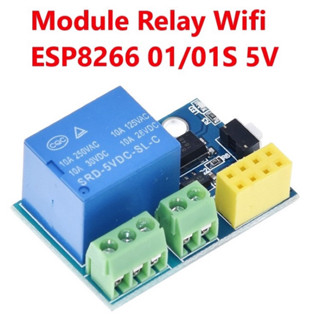

Mạch Relay Adapter ESP8266 ESP-01 ESP-01S 5V

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
25.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch relay 5V cho ESP8266 ESP-01 / ESP-01S (công tắc WiFi)

Mạch relay 5V dành cho module WiFi ESP-01 / ESP-01S: cắm ESP-01 lên là có ngay công tắc WiFi bật/tắt đèn, quạt, máy bơm qua điện thoại. Có sẵn IC nguồn 3.3V cho ESP, nút reset, domino đấu nguồn và tải.

Thông số kỹ thuật

Thông sốGiá trị
Tương thíchESP8266 ESP-01 / ESP-01S
Nguồn5V DC
Relay5V, tải tối đa 10A 250VAC / 10A 30VDC
Ổn áp 3.3VCó (cho ESP-01)
Chân điều khiển relayGPIO0 của ESP-01
KhácNút reset, đèn báo

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 5V
COM / NO / NCTiếp điểm relay
Đế 8 chânCắm ESP-01 (anten hướng ra ngoài board)

Code mẫu: Công tắc WiFi bật/tắt relay (ESP-01 tự phát WiFi)

Nạp code cho ESP-01 bằng mạch nạp USB-ESP01 (gạt sang chế độ PROG), rồi cắm lên mạch relay. Điện thoại vào WiFi MShop-Relay (mật khẩu 12345678), mở 192.168.4.1.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp01_relay_ap.ino
// ESP-01/ESP-01S + mạch relay: ESP tự phát WiFi "MShop-Relay" (mật khẩu 12345678)
// Mở http://192.168.4.1 để bật/tắt relay. Chọn board "Generic ESP8266 Module"
#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

#define RELAY_PIN 0            // Relay nối GPIO0
const uint8_t BAT = LOW;       // Đa số mạch relay ESP-01 kích mức thấp; nếu ngược, đổi BAT/TAT
const uint8_t TAT = HIGH;

ESP8266WebServer server(80);
bool dangBat = false;

void trang() {
  String s = "<!DOCTYPE html><html><head><meta charset='utf-8'><meta name='viewport' content='width=device-width'></head>"
             "<body style='font-family:sans-serif;text-align:center;margin-top:40px'><h2>MShop Relay</h2><p>Relay: <b>";
  s += dangBat ? "BAT" : "TAT";
  s += "</b></p><a href='/on' style='padding:14px 30px;background:#16a34a;color:#fff;border-radius:8px;text-decoration:none'>BAT</a> "
       "<a href='/off' style='padding:14px 30px;background:#dc2626;color:#fff;border-radius:8px;text-decoration:none'>TAT</a></body></html>";
  server.send(200, "text/html", s);
}

void setup() {
  digitalWrite(RELAY_PIN, TAT);
  pinMode(RELAY_PIN, OUTPUT);
  WiFi.softAP("MShop-Relay", "12345678");
  server.on("/", trang);
  server.on("/on", []() { dangBat = true;  digitalWrite(RELAY_PIN, BAT); trang(); });
  server.on("/off", []() { dangBat = false; digitalWrite(RELAY_PIN, TAT); trang(); });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Nếu relay đóng ngược (bật thành tắt): đổi giá trị BAT/TAT trong code.
  • Đấu tải 220V: dây pha vào COM, ra thiết bị ở NO; ngắt điện khi đấu dây.
