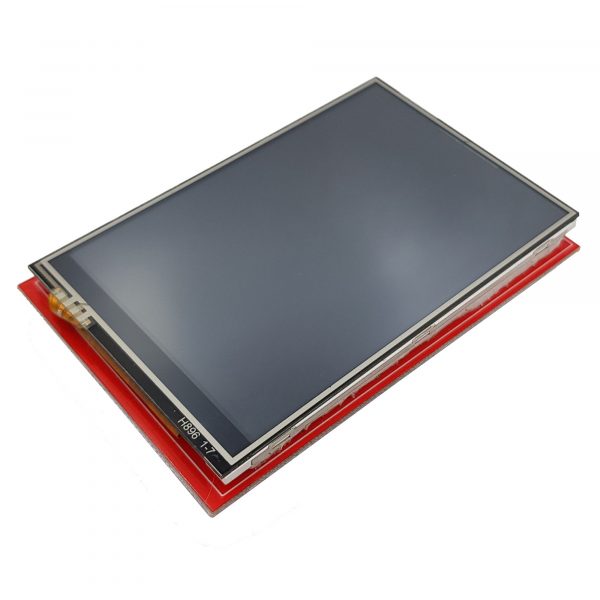

Màn hình cảm ứng TFT 3.5 inch Arduino Shield (ILI9486, 480×320)

Màn hình TFT 3.5 inch 480×320 dạng shield cắm thẳng lên Arduino Uno / Mega, chip ILI9486 giao tiếp song song 8-bit (vẽ nhanh), có cảm ứng điện trở và khe thẻ SD. Không cần đi dây, phù hợp làm giao diện cảm ứng, khung ảnh, máy đo với Arduino.

Thông số kỹ thuật

Thông sốGiá trị
DriverILI9486 (song song 8-bit)
Kích thước3.5 inch
Độ phân giải320 × 480
Điện áp3.3 – 5V
Hỗ trợArduino Uno, Mega 2560
Cảm ứngĐiện trở 4 dây
Kích thước87 × 57.5 mm
Khối lượng50 g

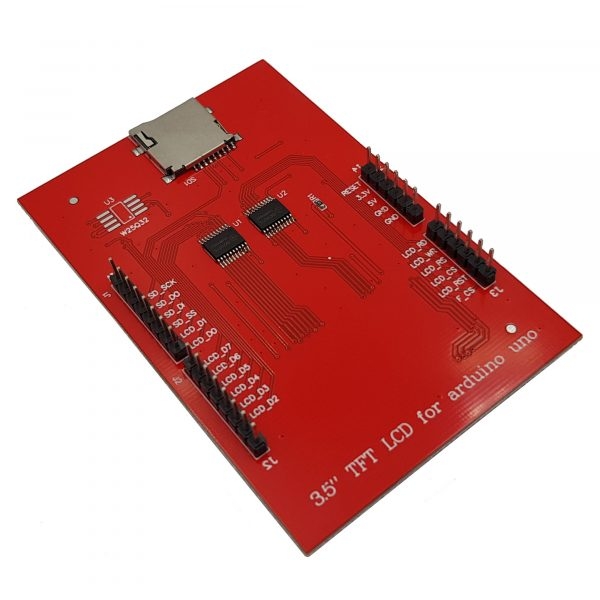

Sơ đồ chân

ChânChức năng
LCD_D0 – D7D8, D9, D2 – D7 (Uno)
LCD_RD / WR / RS / CS / RSTA0 / A1 / A2 / A3 / A4
SDD10 – D13

Cài đặt thư viện / phần mềm

Cài MCUFRIEND_kbv và Adafruit GFX Library; cảm ứng dùng thêm Adafruit TouchScreen.

Code mẫu: Arduino Uno đọc ID màn hình và vẽ thử

Cắm shield lên Uno, nạp code, mở Serial 9600 để xem ID chip màn hình.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tft35_shield_uno.ino
// TFT 3.5 inch Arduino Shield (ILI9486) - Arduino Uno: đọc ID và vẽ thử
// Thư viện: MCUFRIEND_kbv + Adafruit GFX
#include <Adafruit_GFX.h>
#include <MCUFRIEND_kbv.h>

MCUFRIEND_kbv tft;

void setup() {
  Serial.begin(9600);
  uint16_t id = tft.readID();
  Serial.print("ID man hinh: 0x");
  Serial.println(id, HEX);
  if (id == 0xD3D3) id = 0x9486;       // Một số shield đọc ID lỗi
  tft.begin(id);
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_GREEN);
  tft.setTextSize(5);
  tft.setCursor(160, 40);
  tft.print("MShop");
  tft.setTextColor(TFT_WHITE);
  tft.setTextSize(2);
  tft.setCursor(120, 110);
  tft.print("TFT Shield 3.5\" 480x320");
}

void loop() {
  tft.fillCircle(random(480), 150 + random(170), 8, tft.color565(random(255), random(255), random(255)));
  delay(30);
}

Mẹo khi sử dụng

  • Shield chiếm gần hết chân Uno; muốn dùng thêm cảm biến hãy dùng Arduino Mega.
  • Cảm ứng cần chạy ví dụ TouchScreen_Calibr_native trong thư viện MCUFRIEND_kbv để lấy thông số hiệu chỉnh.
