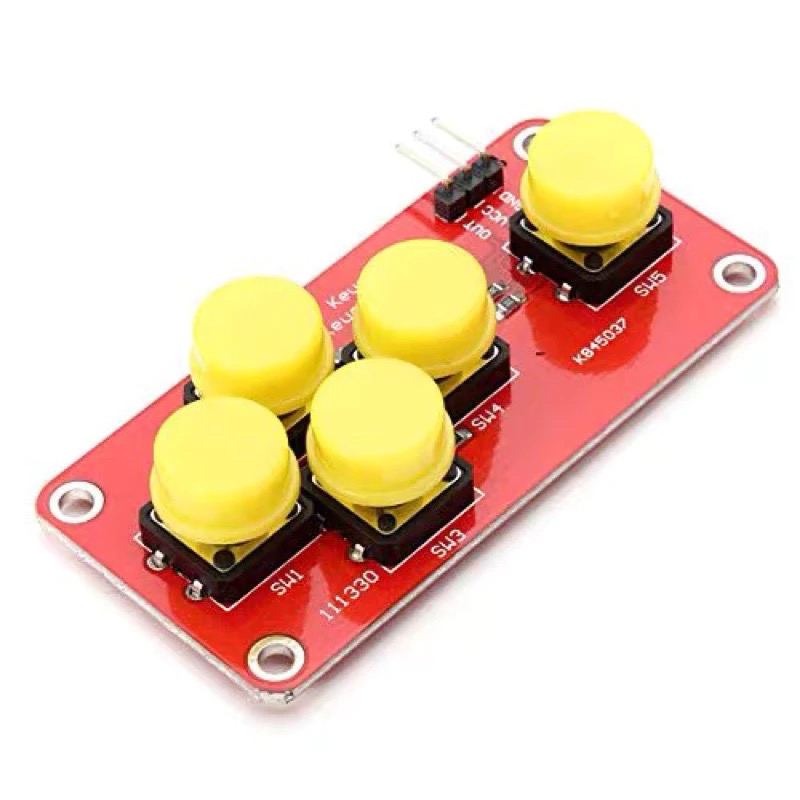

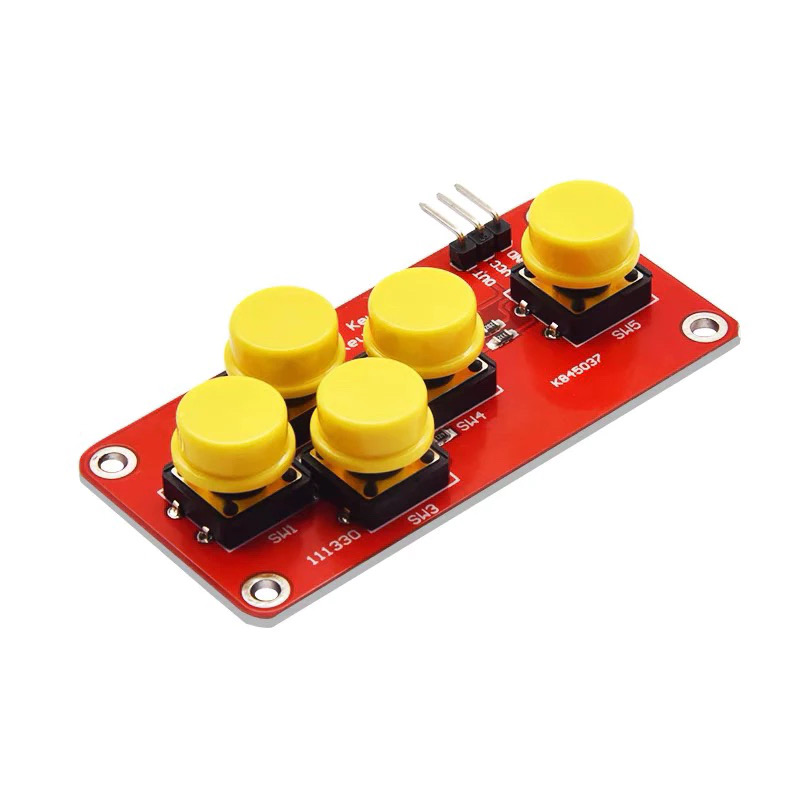

Module AD Keyboard 5 nút nhấn (1 chân analog, 3 chân ra)

Module 5 nút nhấn chỉ dùng 1 chân analog: mỗi nút qua một cầu điện trở cho điện áp khác nhau, vi điều khiển đọc ADC là biết nút nào. Tiết kiệm chân, nút Omron bền, dùng làm phím điều hướng menu (lên, xuống, trái, phải, OK).

Thông số kỹ thuật

Thông sốGiá trị
Số nút5 (SW1 – SW5)
Ngõ raAnalog (1 chân)
Điện ápTheo bộ điều khiển (3.3 – 5V)

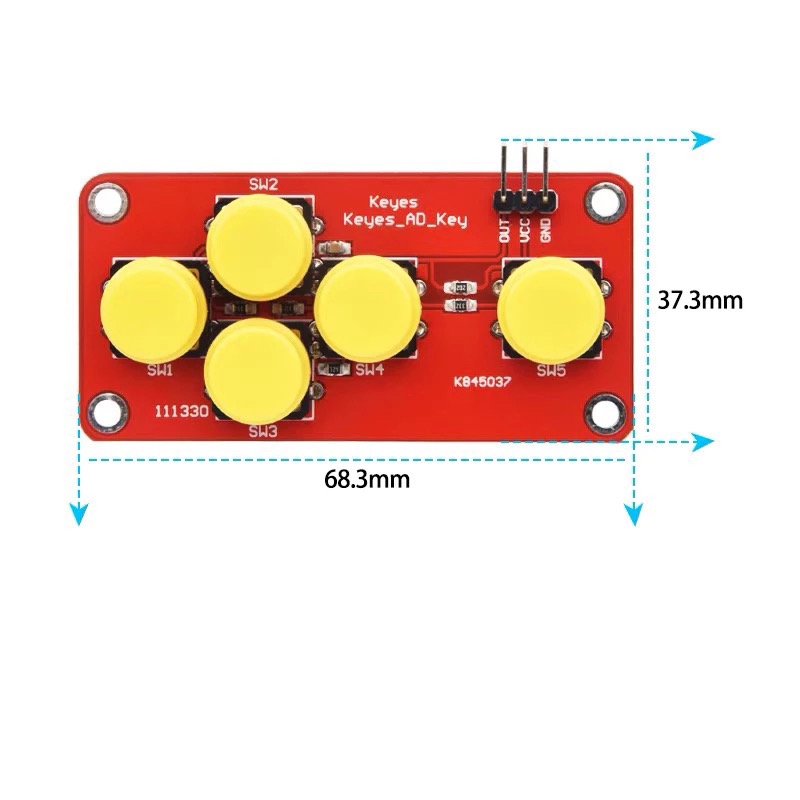

Kích thước55 × 33 mm
Đầu nốiOUT, VCC, GND

Sơ đồ chân

ChânChức năng
OUTNgõ ra analog
VCC / GNDNguồn

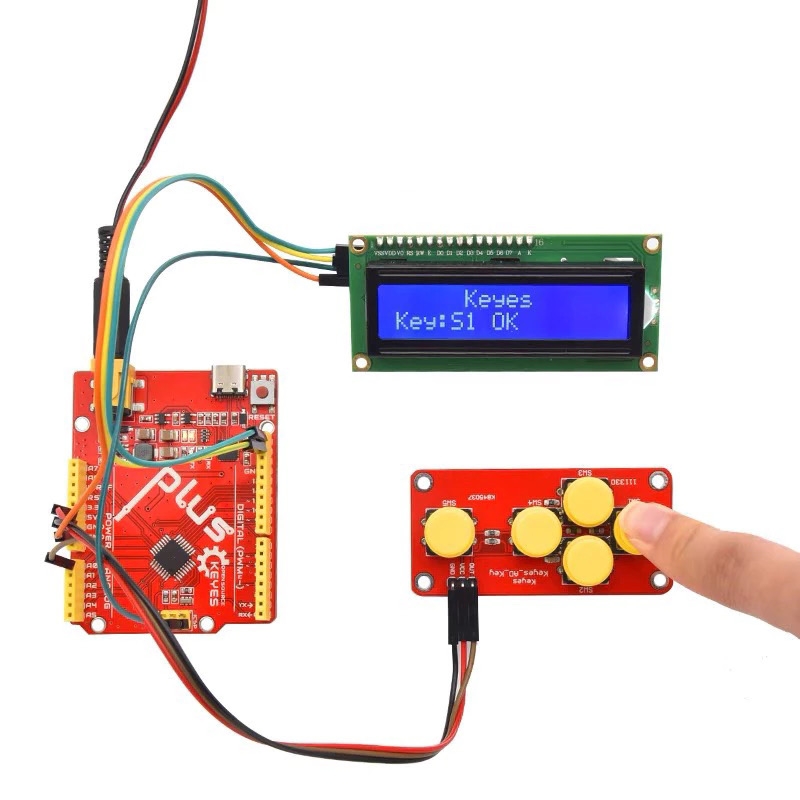

Code mẫu 1: Arduino Uno nhận biết 5 nút

Nhấn lần lượt từng nút xem giá trị ADC in ra, chỉnh mảng NGUONG nếu nhận sai.

ModuleOUTVCCGND
Arduino UnoA05VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · adkey_5button_uno.ino
// Module AD Keyboard 5 nút (1 chân analog) - Arduino Uno, Serial 9600 baud
// Mỗi nút cho 1 mức điện áp khác nhau. Chạy trước để xem giá trị từng nút rồi chỉnh ngưỡng nếu cần
#define KEY_PIN A0

int docNut() {
  int v = analogRead(KEY_PIN);
  const int NGUONG[5] = {150, 380, 600, 800, 960};
  for (int i = 0; i < 5; i++) if (v < NGUONG[i]) return i + 1;   // SW1..SW5
  return 0;                                                         // Không nhấn
}

void setup() {
  Serial.begin(9600);
  Serial.println("AD Keyboard - MShop");
}

void loop() {
  static int truoc = 0;
  int n = docNut();
  if (n != truoc && n) {
    Serial.print("Nut SW");
    Serial.print(n);
    Serial.print("  (ADC = ");
    Serial.print(analogRead(KEY_PIN));
    Serial.println(")");
  }
  truoc = n;
  delay(30);
}

Code mẫu 2: ESP32 nhận biết 5 nút

ModuleOUTVCCGND
ESP32GPIO343.3VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · adkey_5button_esp32.ino
// Module AD Keyboard 5 nút (1 chân analog) - ESP32, Serial 115200 baud
// Mỗi nút cho 1 mức điện áp khác nhau. Chạy trước để xem giá trị từng nút rồi chỉnh ngưỡng nếu cần
#define KEY_PIN 34

int docNut() {
  int v = analogRead(KEY_PIN);
  const int NGUONG[5] = {600, 1500, 2400, 3200, 3900};
  for (int i = 0; i < 5; i++) if (v < NGUONG[i]) return i + 1;   // SW1..SW5
  return 0;                                                         // Không nhấn
}

void setup() {
  Serial.begin(115200);
  Serial.println("AD Keyboard - MShop");
}

void loop() {
  static int truoc = 0;
  int n = docNut();
  if (n != truoc && n) {
    Serial.print("Nut SW");
    Serial.print(n);
    Serial.print("  (ADC = ");
    Serial.print(analogRead(KEY_PIN));
    Serial.println(")");
  }
  truoc = n;
  delay(30);
}

Mẹo khi sử dụng

  • Chỉ nhận 1 nút tại một thời điểm (nhấn 2 nút cùng lúc sẽ ra giá trị khác).
