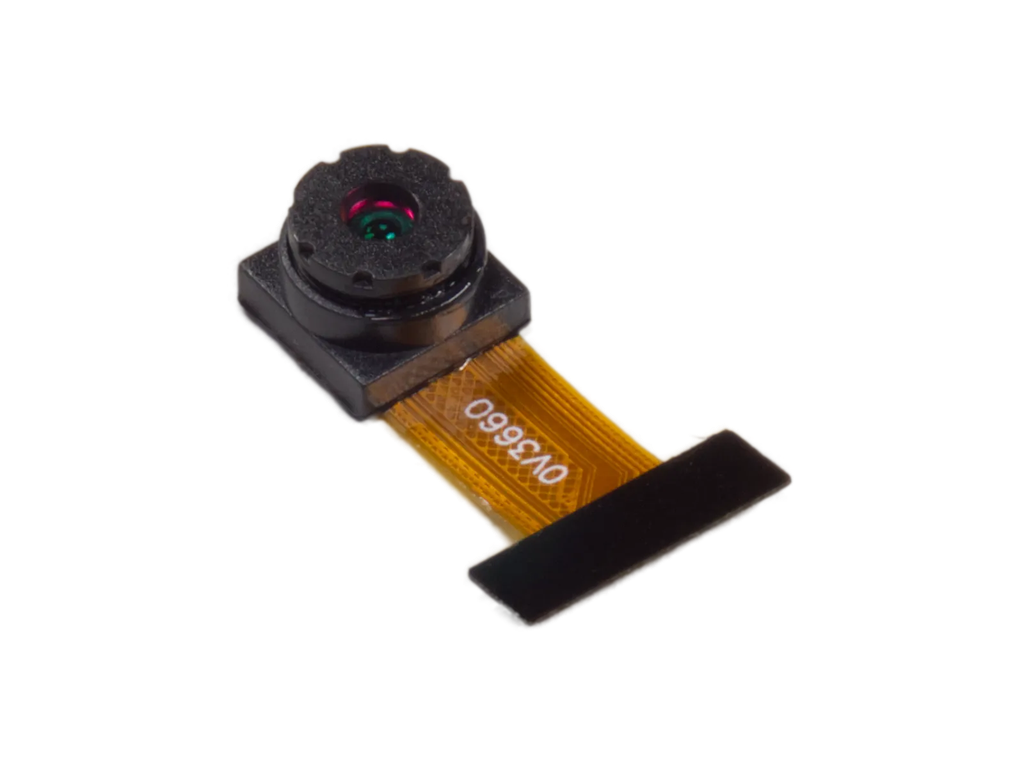

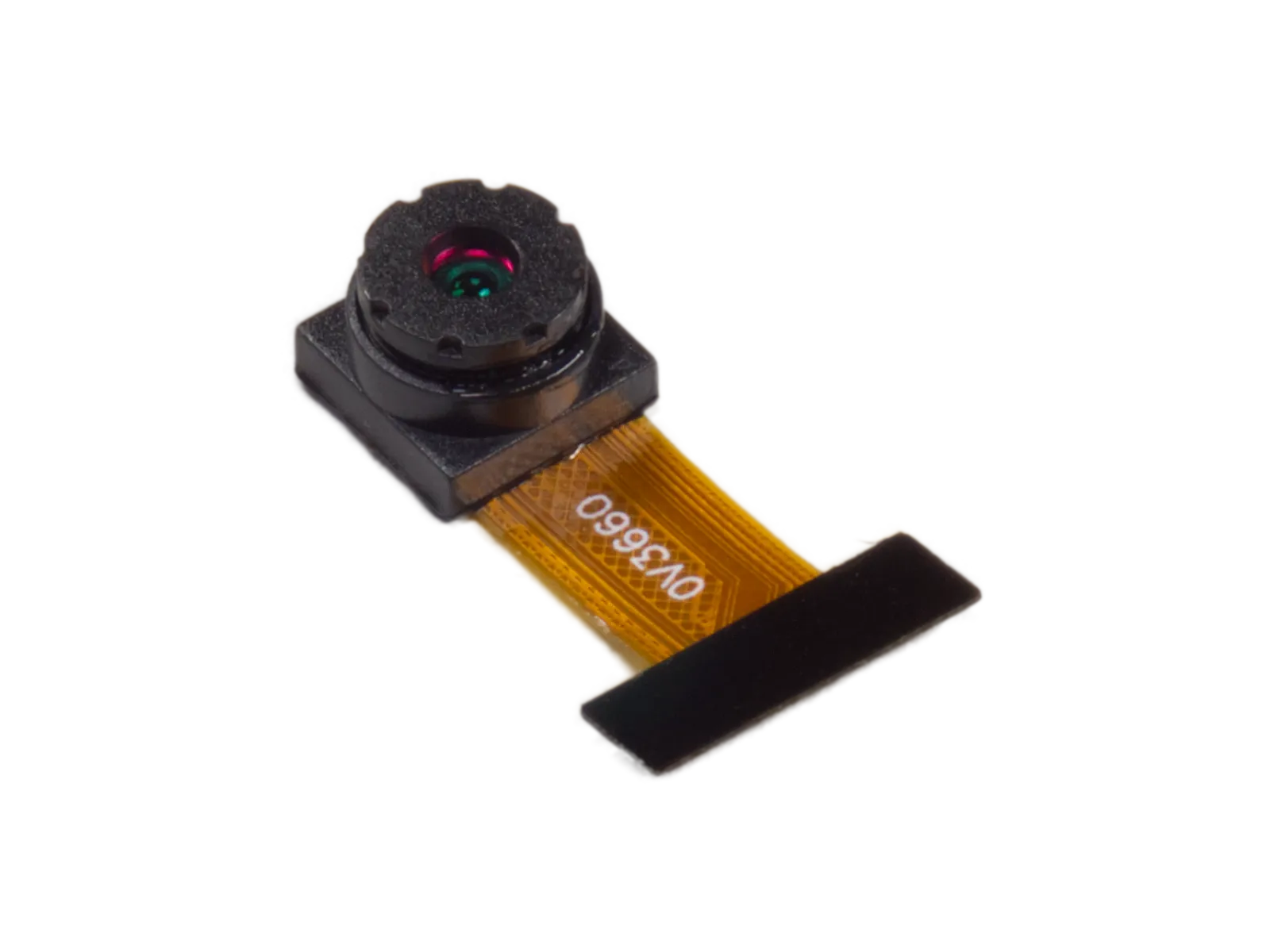

Module camera OV3660 68° dài 21mm

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
100.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module camera OV3660 3MP góc 68°, cáp dài 21mm (cho ESP32-CAM, ESP32-S3)

Camera OV3660 3 megapixel cổng FPC 24 chân, góc nhìn 68°, cáp dài 21mm, tương thích ESP32-CAM, ESP32-S3 CAM, STM32, K210. Ảnh nét hơn OV2640 (2MP), hỗ trợ JPEG. Dùng thay thế/nâng cấp camera cho ESP32-CAM, làm camera giám sát, chụp ảnh nhận diện.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnOV3660, 3 MP (2048 × 1536)
Góc nhìn68°
CápFPC 24 chân, dài 21 mm
Định dạngJPEG, YUV, RGB
Tương thíchESP32-CAM, ESP32-S3 CAM, STM32, K210

Cài đặt thư viện / phần mềm

Dùng thư viện esp32-camera có sẵn trong core ESP32 (tự nhận OV3660).

Code mẫu: Lắp vào ESP32-CAM, xem camera qua WiFi

Tháo camera OV2640 trên ESP32-CAM, lắp OV3660 vào, nạp code. Điện thoại kết nối WiFi MShop-CAM (mật khẩu 12345678), mở 192.168.4.1. Thư viện tự nhận cảm biến OV3660.

Cách nạpBản kèm đế MBBản không đế
Kết nốiCắm ESP32-CAM lên đế, cắm USB vào máy tínhUSB-TTL: 5V→5V, GND→GND, TX→U0R, RX→U0T; nối IO0 với GND khi nạp
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esp32cam_stream_ap.ino
// ESP32-CAM (AI-Thinker): phát WiFi riêng và xem camera trực tiếp trên điện thoại
// Kết nối WiFi "MShop-CAM" (mật khẩu 12345678), mở trình duyệt vào http://192.168.4.1
#include "esp_camera.h"
#include <WiFi.h>
#include <WebServer.h>

// Chân camera của board AI-Thinker ESP32-CAM
#define PWDN_GPIO_NUM 32
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 0
#define SIOD_GPIO_NUM 26
#define SIOC_GPIO_NUM 27
#define Y9_GPIO_NUM 35
#define Y8_GPIO_NUM 34
#define Y7_GPIO_NUM 39
#define Y6_GPIO_NUM 36
#define Y5_GPIO_NUM 21
#define Y4_GPIO_NUM 19
#define Y3_GPIO_NUM 18
#define Y2_GPIO_NUM 5
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 23
#define PCLK_GPIO_NUM 22
#define FLASH_LED 4

WebServer server(80);

void trangChu() {
  server.send(200, "text/html",
    "<!DOCTYPE html><html><head><meta charset='utf-8'><meta name='viewport' content='width=device-width'>"
    "<title>MShop ESP32-CAM</title></head><body style='margin:0;background:#111;text-align:center;color:#fff;font-family:sans-serif'>"
    "<h3>ESP32-CAM - MShop</h3><img src='/stream' style='width:100%;max-width:640px'>"
    "<p><a style='color:#4ade80' href='/flash?on=1'>Bat den</a> | <a style='color:#f87171' href='/flash?on=0'>Tat den</a></p>"
    "</body></html>");
}

void phatVideo() {
  WiFiClient client = server.client();
  client.print("HTTP/1.1 200 OK\r\nContent-Type: multipart/x-mixed-replace; boundary=frame\r\n\r\n");
  while (client.connected()) {
    camera_fb_t* fb = esp_camera_fb_get();
    if (!fb) break;
    client.printf("--frame\r\nContent-Type: image/jpeg\r\nContent-Length: %u\r\n\r\n", fb->len);
    client.write(fb->buf, fb->len);
    client.print("\r\n");
    esp_camera_fb_return(fb);
  }
}

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32-CAM - MShop");
  pinMode(FLASH_LED, OUTPUT);

  camera_config_t c = {};
  c.ledc_channel = LEDC_CHANNEL_0;
  c.ledc_timer = LEDC_TIMER_0;
  c.pin_d0 = Y2_GPIO_NUM; c.pin_d1 = Y3_GPIO_NUM; c.pin_d2 = Y4_GPIO_NUM; c.pin_d3 = Y5_GPIO_NUM;
  c.pin_d4 = Y6_GPIO_NUM; c.pin_d5 = Y7_GPIO_NUM; c.pin_d6 = Y8_GPIO_NUM; c.pin_d7 = Y9_GPIO_NUM;
  c.pin_xclk = XCLK_GPIO_NUM; c.pin_pclk = PCLK_GPIO_NUM; c.pin_vsync = VSYNC_GPIO_NUM; c.pin_href = HREF_GPIO_NUM;
  c.pin_sccb_sda = SIOD_GPIO_NUM; c.pin_sccb_scl = SIOC_GPIO_NUM; c.pin_pwdn = PWDN_GPIO_NUM; c.pin_reset = RESET_GPIO_NUM;
  c.xclk_freq_hz = 20000000;
  c.pixel_format = PIXFORMAT_JPEG;
  c.frame_size = psramFound() ? FRAMESIZE_VGA : FRAMESIZE_QVGA;
  c.jpeg_quality = 12;
  c.fb_count = psramFound() ? 2 : 1;
  c.fb_location = psramFound() ? CAMERA_FB_IN_PSRAM : CAMERA_FB_IN_DRAM;
  c.grab_mode = CAMERA_GRAB_LATEST;

  if (esp_camera_init(&c) != ESP_OK) {
    Serial.println("Loi khoi dong camera: kiem tra cap FPC camera da cam chat chua");
    return;
  }
  WiFi.softAP("MShop-CAM", "12345678");
  Serial.print("Ket noi WiFi MShop-CAM / 12345678, mo http://");
  Serial.println(WiFi.softAPIP());

  server.on("/", trangChu);
  server.on("/stream", phatVideo);
  server.on("/flash", []() {
    digitalWrite(FLASH_LED, server.arg("on") == "1");
    trangChu();
  });
  server.begin();
}

void loop() {
  server.handleClient();
}

Mẹo khi sử dụng

  • Lắp camera: mở khóa đầu FPC, cắm cáp đúng chiều (mặt tiếp điểm hướng xuống board), đóng khóa.
  • OV3660 nóng hơn OV2640 khi chạy lâu, nên để thoáng.
