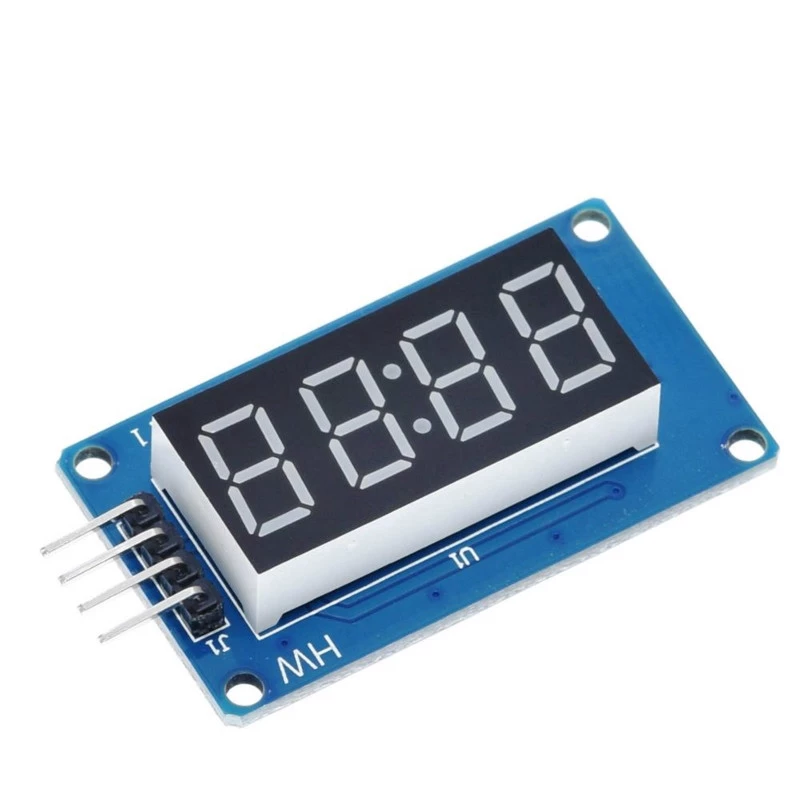

Module hiển thị 4 led 7 đoạn TM1637

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
20.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module hiển thị 4 LED 7 đoạn TM1637 (có dấu hai chấm)

Module 4 chữ số LED 7 đoạn màu đỏ điều khiển bằng IC TM1637, chỉ cần 2 dây (CLK, DIO), có dấu hai chấm ở giữa nên rất hợp làm đồng hồ. 8 mức độ sáng, dùng được với Arduino, ESP32, ESP8266: đồng hồ NTP, đếm ngược, hiển thị nhiệt độ, điểm số.

Thông số kỹ thuật

Thông sốGiá trị
ICTM1637
Hiển thị4 chữ số LED 7 đoạn đỏ, dấu ':' ở giữa
Giao tiếp2 dây CLK + DIO
Độ sáng8 mức
Điện áp3.3 – 5V
Kích thước~42 × 24 mm

Sơ đồ chân

ChânChức năng
CLKXung clock
DIODữ liệu
VCC / GNDNguồn 3.3 – 5V

Cài đặt thư viện / phần mềm

Cài thư viện TM1637 (Avishay Orpaz). Xem thêm bài Hướng dẫn dùng màn hình TM1637 4 chữ số 7 đoạn với ESP32 trên mục Hướng dẫn code của MShop.

Code mẫu 1: Arduino Uno đồng hồ phút:giây

TM1637CLKDIOVCCGND
Arduino UnoD2D35VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tm1637_clock_uno.ino
// TM1637 4 số: đồng hồ phút:giây nhấp nháy dấu hai chấm - Arduino Uno
// Thư viện: TM1637 (Avishay Orpaz)
#include <TM1637Display.h>

#define CLK_PIN 2
#define DIO_PIN 3

TM1637Display display(CLK_PIN, DIO_PIN);

void setup() {
  display.setBrightness(4);            // 0..7
  display.showNumberDec(1234);         // Thử hiển thị
  delay(1000);
}

void loop() {
  unsigned long s = millis() / 1000;
  int phutGiay = (s / 60 % 100) * 100 + s % 60;
  uint8_t haiCham = (s % 2) ? 0b01000000 : 0;   // Dấu ":" nhấp nháy mỗi giây
  display.showNumberDecEx(phutGiay, haiCham, true);
  delay(100);
}

Code mẫu 2: ESP32 đồng hồ phút:giây

TM1637CLKDIOVCCGND
ESP32GPIO19GPIO183.3VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tm1637_clock_esp32.ino
// TM1637 4 số: đồng hồ phút:giây nhấp nháy dấu hai chấm - ESP32
// Thư viện: TM1637 (Avishay Orpaz)
#include <TM1637Display.h>

#define CLK_PIN 19
#define DIO_PIN 18

TM1637Display display(CLK_PIN, DIO_PIN);

void setup() {
  display.setBrightness(4);            // 0..7
  display.showNumberDec(1234);         // Thử hiển thị
  delay(1000);
}

void loop() {
  unsigned long s = millis() / 1000;
  int phutGiay = (s / 60 % 100) * 100 + s % 60;
  uint8_t haiCham = (s % 2) ? 0b01000000 : 0;   // Dấu ":" nhấp nháy mỗi giây
  display.showNumberDecEx(phutGiay, haiCham, true);
  delay(100);
}

Mẹo khi sử dụng

  • Kết hợp ESP32 + NTP (đồng bộ giờ qua WiFi) để làm đồng hồ chính xác không cần module RTC.
