PWM AC Light Dimmer Module 110-220V for Arduino Raspberry

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
220.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

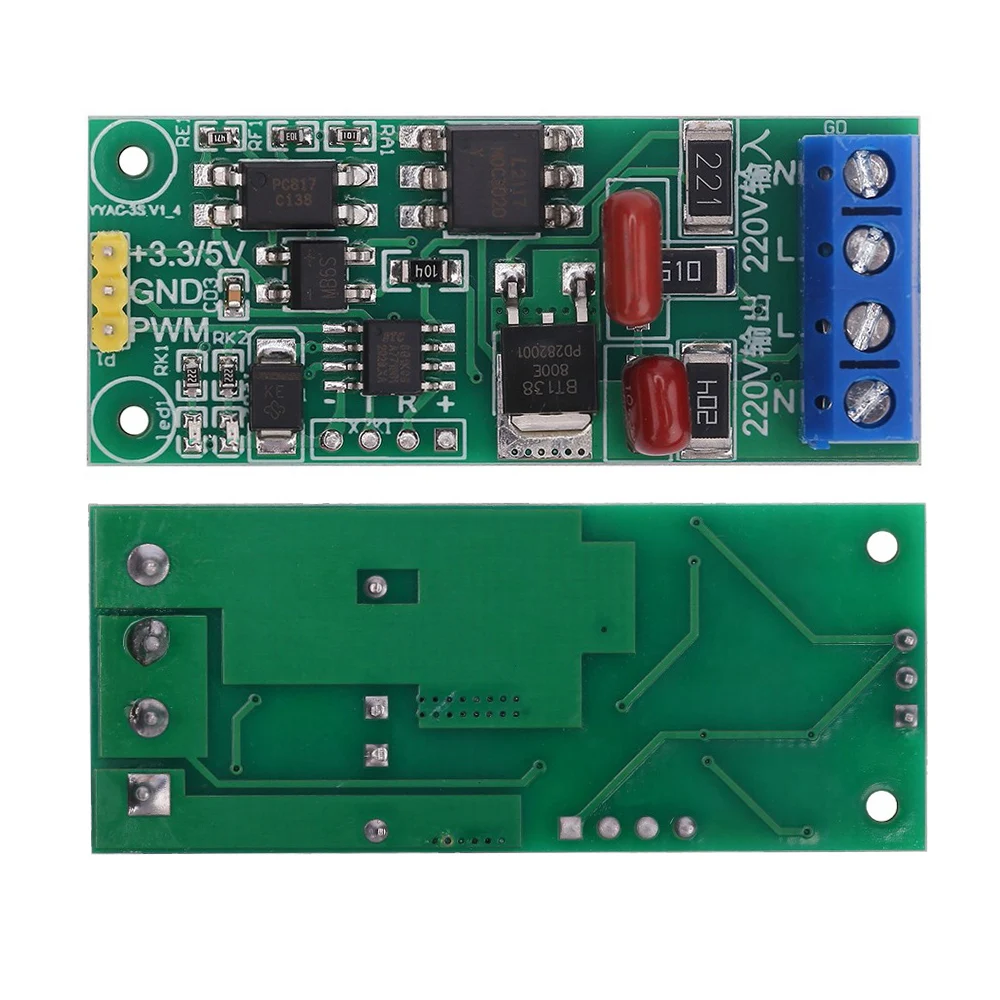

Module dimmer AC 110 – 220V điều khiển bằng PWM (YYAC-3S, cách ly opto)

Module dimmer AC dùng thyristor điều chỉnh công suất tải 220V (hoặc 110V) theo độ rộng xung PWM từ Arduino, ESP32, Raspberry Pi, cách ly hoàn toàn giữa mạch điều khiển và điện lưới bằng optocoupler. Dùng chỉnh độ sáng đèn sợi đốt, công suất máy sưởi, mỏ hàn, tốc độ quạt (tải phù hợp).

Thông số kỹ thuật

Thông sốGiá trị
ModelYYAC-3S
Điện áp điều khiển3.3 – 5V DC
TảiAC 220V (dùng được 110V), tối đa 3A
Tần số PWM1 – 500 Hz
Duty0 – 100%
Nhiệt độ làm việc-40°C – 85°C
Kích thước56 × 24 × 21 mm

Sơ đồ chân

ChânChức năng
VCC / GND / PWMMạch điều khiển
Domino AC INNguồn 220V
Domino AC OUTTải

Code mẫu 1: Arduino Uno điều chỉnh độ sáng đèn

ModuleVCCGNDPWM
Arduino Uno5VGNDD9

Lưu ý: Làm việc với điện 220V: đấu dây khi đã ngắt điện, bọc kín domino, không chạm vào board khi đang cấp điện.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ac_dimmer_yyac3s_uno.ino
// Module dimmer AC thyristor YYAC-3S (PWM 1-500Hz): đèn sáng dần rồi tối dần - Arduino Uno
#define PWM_PIN 9   // Uno chân 9: PWM ~490Hz

void setup() {
  Serial.begin(9600);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("AC Dimmer - MShop");
}

void loop() {
  for (int v = 0; v <= 255; v += 5) { analogWrite(PWM_PIN, v); delay(60); }
  Serial.println("100%");
  delay(1000);
  for (int v = 255; v >= 0; v -= 5) { analogWrite(PWM_PIN, v); delay(60); }
  Serial.println("0%");
  delay(1000);
}

Code mẫu 2: ESP32 điều chỉnh độ sáng đèn

ModuleVCCGNDPWM
ESP323.3VGNDGPIO25
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ac_dimmer_yyac3s_esp32.ino
// Module dimmer AC thyristor YYAC-3S (PWM 1-500Hz): đèn sáng dần rồi tối dần - ESP32
#define PWM_PIN 25   // Uno chân 9: PWM ~490Hz

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);
  analogWriteFrequency(PWM_PIN, 200);   // Module nhận PWM 1 - 500Hz
  Serial.println("AC Dimmer - MShop");
}

void loop() {
  for (int v = 0; v <= 255; v += 5) { analogWrite(PWM_PIN, v); delay(60); }
  Serial.println("100%");
  delay(1000);
  for (int v = 255; v >= 0; v -= 5) { analogWrite(PWM_PIN, v); delay(60); }
  Serial.println("0%");
  delay(1000);
}

Mẹo khi sử dụng

  • Phù hợp tải điện trở (đèn sợi đốt, điện trở nhiệt). Đèn LED thường không chỉnh sáng được trừ loại LED dimmable.
  • Không dùng cho động cơ có tụ, máy nén, adapter.
