Tay điều khiển không dây PS2 kèm đầu thu và board chuyển cho Arduino

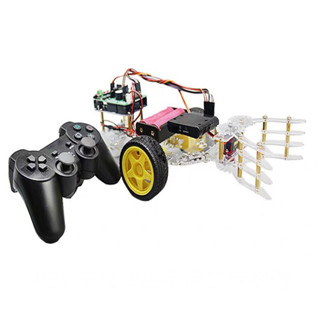

Bộ tay cầm PS2 không dây đầy đủ nút và 2 cần analog, kèm đầu thu và board chuyển chân để cắm vào Arduino. Tầm sóng tới 10m, rất phổ biến để điều khiển xe robot, cánh tay robot, robot thi đấu.

Thông số kỹ thuật

Thông sốGiá trị
Tầm điều khiển~10 m
Đầu thuNguồn và giao tiếp 3.3V
NútD-pad, X O □ △, L1 L2 R1 R2, Start, Select, 2 cần analog (có nút ấn)
Giao tiếpSPI kiểu PS2 (DAT, CMD, ATT/SEL, CLK)
Pin tay cầm2 pin AAA

Sơ đồ chân

ChânChức năng
DATDữ liệu từ tay cầm
CMDLệnh
ATT (SEL)Chọn
CLKClock
VCC / GNDNguồn 3.3V

Cài đặt thư viện / phần mềm

Cài thư viện PS2X_lib (Bill Porter).

Code mẫu: Arduino Uno đọc nút và cần analog

Đầu thuDATCMDATTCLKVCCGND
Arduino UnoD12D11D10D133.3VGND

Lưu ý: Đầu thu dùng 3.3V: không cấp 5V. Nên nối CMD, ATT, CLK qua mạch chuyển mức (hoặc điện trở 1kΩ) để tránh cháy đầu thu.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ps2_controller_uno.ino
// Tay cầm PS2 không dây - Arduino Uno: in nút và cần analog. Thư viện: PS2X_lib
// Đầu thu chạy 3.3V: cấp 3.3V, các chân tín hiệu nên qua chuyển mức hoặc điện trở 1kΩ
#include <PS2X_lib.h>

#define PS2_DAT 12
#define PS2_CMD 11
#define PS2_SEL 10
#define PS2_CLK 13

PS2X ps2x;

void setup() {
  Serial.begin(9600);
  delay(500);
  int loi = ps2x.config_gamepad(PS2_CLK, PS2_CMD, PS2_SEL, PS2_DAT, false, false);
  Serial.println(loi == 0 ? "Da ket noi tay PS2 - MShop" : "Khong tim thay tay PS2: kiem tra day, bat cong tac tay cam");
}

void loop() {
  ps2x.read_gamepad();
  if (ps2x.Button(PSB_PAD_UP))    Serial.println("Len");
  if (ps2x.Button(PSB_PAD_DOWN))  Serial.println("Xuong");
  if (ps2x.Button(PSB_PAD_LEFT))  Serial.println("Trai");
  if (ps2x.Button(PSB_PAD_RIGHT)) Serial.println("Phai");
  if (ps2x.ButtonPressed(PSB_CROSS))    Serial.println("X");
  if (ps2x.ButtonPressed(PSB_CIRCLE))   Serial.println("O");
  if (ps2x.ButtonPressed(PSB_SQUARE))   Serial.println("Vuong");
  if (ps2x.ButtonPressed(PSB_TRIANGLE)) Serial.println("Tam giac");
  if (ps2x.Button(PSB_L1) || ps2x.Button(PSB_R1)) {
    Serial.print("Can trai X/Y: ");
    Serial.print(ps2x.Analog(PSS_LX)); Serial.print('/'); Serial.print(ps2x.Analog(PSS_LY));
    Serial.print("  Can phai X/Y: ");
    Serial.print(ps2x.Analog(PSS_RX)); Serial.print('/'); Serial.println(ps2x.Analog(PSS_RY));
  }
  delay(50);
}

Mẹo khi sử dụng

  • Bật công tắc trên tay cầm, đèn đầu thu sáng đứng là đã ghép đôi.
  • Không kết nối: cấp nguồn cho Arduino trước rồi mới bật tay cầm, hoặc thêm delay trước config_gamepad.

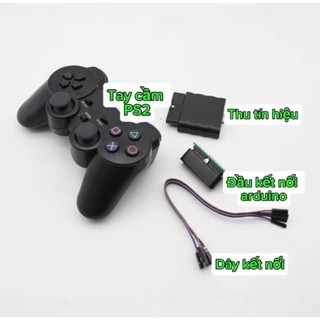

Sản phẩm bao gồm

  • 1 tay cầm PS2 không dây
  • 1 đầu thu
  • 1 board chuyển + dây nối
