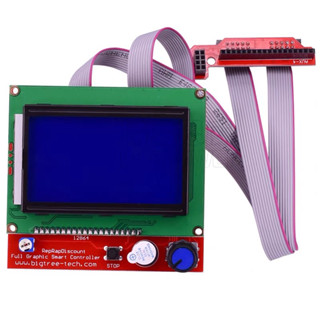

Bộ hiển thị LCD Graphic 128x64/SD Card Máy In 3D

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
220.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

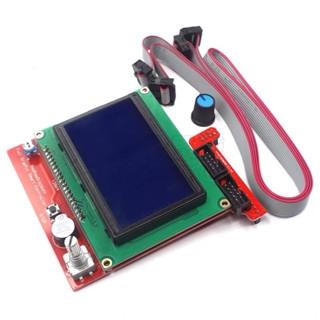

Bộ hiển thị LCD Graphic 128×64 + khe thẻ SD cho máy in 3D (Full Graphic Smart Controller)

Bộ điều khiển RepRap Full Graphic Smart Controller gồm màn hình đồ họa 128×64 (ST7920), núm xoay encoder có nút nhấn, khe thẻ SD, còi và nút reset, kèm 2 cáp dẹt và board chuyển cho RAMPS 1.4. Dùng cho máy in 3D, CNC mini chạy Marlin: xem trạng thái, chỉnh nhiệt, in file G-code từ thẻ nhớ không cần máy tính.

Thông số kỹ thuật

Thông sốGiá trị
Màn hìnhLCD đồ họa 128 × 64, ST7920, đèn nền xanh
Điều khiểnEncoder xoay + nút nhấn, nút reset
Thẻ nhớSD (đọc G-code)
Kết nối2 cáp EXP1, EXP2 + board chuyển RAMPS 1.4
CòiCó

Chân trên RAMPS 1.4 + Mega 2560 (theo Marlin)

ChânChức năng
LCD CS / MOSI / SCKD16 / D17 / D23
Encoder A / B / nútD31 / D33 / D35
CòiD37
Thẻ SDSPI D50 – D53, phát hiện thẻ D49

Cài đặt thư viện / phần mềm

Dùng với firmware Marlin: trong Configuration.h bật #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER. Code thử bên dưới dùng thư viện U8g2.

Code mẫu: Mega 2560 + RAMPS thử màn hình và núm xoay (U8g2)

Cắm bộ hiển thị vào RAMPS 1.4 trên Arduino Mega. Xoay núm: số thay đổi; nhấn núm: còi kêu.

Xem code mẫu · lcd12864_ramps_mega.ino
// Full Graphic Smart Controller trên RAMPS 1.4: thử LCD ST7920, encoder, còi
// Thư viện: U8g2
#include <U8g2lib.h>

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* clock */ 23, /* data */ 17, /* CS */ 16);

#define ENC_A 31
#define ENC_B 33
#define ENC_BTN 35
#define BEEPER 37

long giaTri = 0;
int aTruoc;

void setup() {
  pinMode(ENC_A, INPUT_PULLUP);
  pinMode(ENC_B, INPUT_PULLUP);
  pinMode(ENC_BTN, INPUT_PULLUP);
  pinMode(BEEPER, OUTPUT);
  aTruoc = digitalRead(ENC_A);
  u8g2.begin();
}

void loop() {
  int a = digitalRead(ENC_A);
  if (a != aTruoc && a == LOW) giaTri += digitalRead(ENC_B) == HIGH ? 1 : -1;
  aTruoc = a;
  digitalWrite(BEEPER, digitalRead(ENC_BTN) == LOW);

  static unsigned long t = 0;
  if (millis() - t > 100) {
    t = millis();
    u8g2.clearBuffer();
    u8g2.setFont(u8g2_font_ncenB14_tr);
    u8g2.drawStr(30, 20, "MShop");
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(10, 40, "Xoay nut / nhan nut");
    u8g2.setCursor(10, 58);
    u8g2.print("Gia tri: ");
    u8g2.print(giaTri);
    u8g2.sendBuffer();
  }
}

Mẹo khi sử dụng

  • Màn hình sáng nhưng không có chữ: vặn biến trở tương phản trên board hiển thị.
  • Cắm ngược cáp EXP1/EXP2 thì màn hình chỉ sáng đèn nền: đảo 2 cáp hoặc xoay đầu cắm (một số board chuyển bị ngược khóa).

Sản phẩm bao gồm

  • 1 bộ màn hình + encoder + khe SD
  • 2 cáp dẹt 10 sợi
  • 1 board chuyển cho RAMPS 1.4
