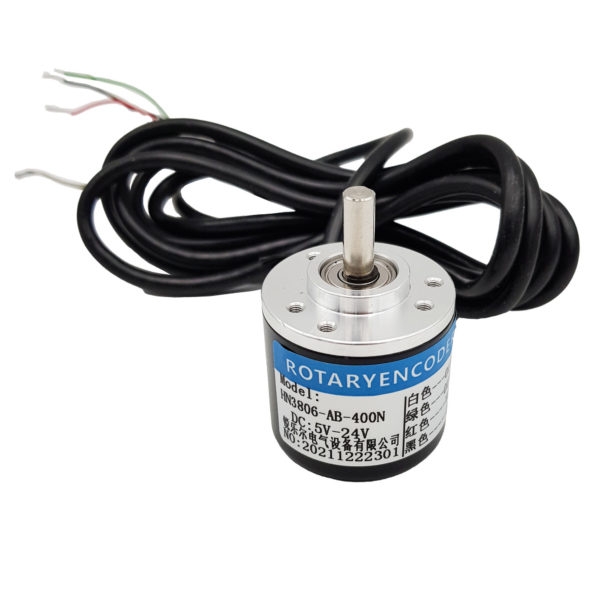

Encoder quang quay 3806 AB 2 pha ngõ ra NPN (100 – 1000 xung/vòng)

Bộ mã hóa vòng quay quang học 3806 (đường kính 38mm, trục 6mm) xuất 2 kênh xung A, B lệch pha 90° để biết cả vị trí và chiều quay. Ngõ ra NPN cực thu hở, đáp ứng 100kHz. Dùng đo tốc độ động cơ, vị trí cánh tay robot, đo chiều dài vật trên băng chuyền, máy cắt tôn, máy dán tem.

Thông số kỹ thuật

Thông sốGiá trị
Model3806, trục 6 mm
Độ phân giải100 / 200 / 400 / 600 / 1000 xung/vòng (chọn khi mua)
Điện áp5 – 24V DC
Dòng< 60 mA
Ngõ raA, B NPN cực thu hở (cần điện trở kéo lên)
Tần số đáp ứng100 kHz
Bảo vệIP50
KiểuTương đối (incremental)

Sơ đồ chân

ChânChức năng
ĐỏVCC 5 – 24V
ĐenGND
TrắngPha A
Xanh láPha B
Dây trầnChống nhiễu (nối đất)

Code mẫu 1: Arduino Uno đếm vị trí và tốc độ

Sửa XUNG_VONG đúng loại encoder đã mua. Ngõ ra NPN chỉ kéo xuống GND nên dùng điện trở kéo lên trong của chân, an toàn cho cả ESP32 3.3V.

EncoderĐỏĐenTrắng (A)Xanh lá (B)
Arduino Uno5VGNDD2D3
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · encoder3806_ab_uno.ino
// Encoder quang 3806 AB 2 pha (NPN): đếm vị trí, chiều quay, vòng/phút - Arduino Uno, Serial 9600 baud
#define ENC_A 2
#define ENC_B 3
const long XUNG_VONG = 600;           // Số xung/vòng của encoder (100/200/400/600/1000)

volatile long viTri = 0;
void xungA() { viTri += (digitalRead(ENC_A) == digitalRead(ENC_B)) ? 1 : -1; }
void xungB() { viTri += (digitalRead(ENC_A) != digitalRead(ENC_B)) ? 1 : -1; }

void setup() {
  Serial.begin(9600);
  pinMode(ENC_A, INPUT_PULLUP);       // Ngõ ra NPN cực thu hở cần kéo lên
  pinMode(ENC_B, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(ENC_A), xungA, CHANGE);
  attachInterrupt(digitalPinToInterrupt(ENC_B), xungB, CHANGE);
  Serial.println("Encoder 3806 - MShop");
}

void loop() {
  static long truoc = 0;
  noInterrupts();
  long p = viTri;
  interrupts();
  float vongPhut = (p - truoc) * 60.0 * 2 / (4.0 * XUNG_VONG);   // Đo mỗi 0.5 giây, x4 vì đếm cả 2 sườn 2 pha
  truoc = p;
  Serial.print("Vi tri: ");
  Serial.print(p);
  Serial.print("  |  Goc: ");
  Serial.print((p % (4 * XUNG_VONG)) * 360.0 / (4 * XUNG_VONG), 1);
  Serial.print("  |  ");
  Serial.print(vongPhut, 1);
  Serial.println(" vong/phut");
  delay(500);
}

Code mẫu 2: ESP32 đếm vị trí và tốc độ

EncoderĐỏĐenTrắng (A)Xanh lá (B)
ESP325V (VIN)GNDGPIO25GPIO26
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · encoder3806_ab_esp32.ino
// Encoder quang 3806 AB 2 pha (NPN): đếm vị trí, chiều quay, vòng/phút - ESP32, Serial 115200 baud
#define ENC_A 25
#define ENC_B 26
const long XUNG_VONG = 600;           // Số xung/vòng của encoder (100/200/400/600/1000)

volatile long viTri = 0;
void IRAM_ATTR xungA() { viTri += (digitalRead(ENC_A) == digitalRead(ENC_B)) ? 1 : -1; }
void IRAM_ATTR xungB() { viTri += (digitalRead(ENC_A) != digitalRead(ENC_B)) ? 1 : -1; }

void setup() {
  Serial.begin(115200);
  pinMode(ENC_A, INPUT_PULLUP);       // Ngõ ra NPN cực thu hở cần kéo lên
  pinMode(ENC_B, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(ENC_A), xungA, CHANGE);
  attachInterrupt(digitalPinToInterrupt(ENC_B), xungB, CHANGE);
  Serial.println("Encoder 3806 - MShop");
}

void loop() {
  static long truoc = 0;
  noInterrupts();
  long p = viTri;
  interrupts();
  float vongPhut = (p - truoc) * 60.0 * 2 / (4.0 * XUNG_VONG);   // Đo mỗi 0.5 giây, x4 vì đếm cả 2 sườn 2 pha
  truoc = p;
  Serial.print("Vi tri: ");
  Serial.print(p);
  Serial.print("  |  Goc: ");
  Serial.print((p % (4 * XUNG_VONG)) * 360.0 / (4 * XUNG_VONG), 1);
  Serial.print("  |  ");
  Serial.print(vongPhut, 1);
  Serial.println(" vong/phut");
  delay(500);
}

Mẹo khi sử dụng

  • Nối trục bằng khớp nối mềm, không nối cứng để tránh hỏng ổ bi encoder.
  • Encoder 1000 xung quay nhanh tạo nhiều ngắt: Uno đếm tốt tới khoảng vài trăm vòng/phút.
