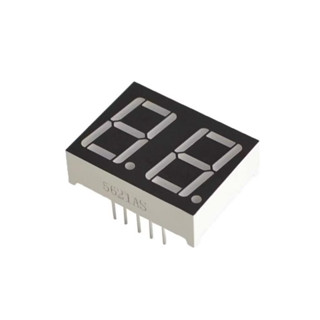

Led 7 Đoạn 0.56 inch âm chung ( Đỏ)

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 4.000₫
0.56 inch:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

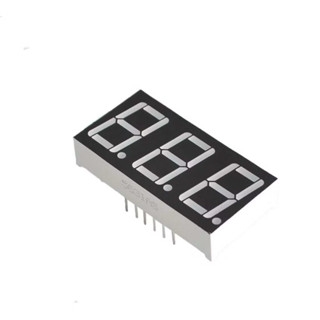

LED 7 đoạn 0.56 inch cathode chung màu đỏ (1 / 2 / 3 / 4 số)

LED 7 đoạn 0.56 inch loại cathode chung (âm chung), sáng màu đỏ, có các loại 1, 2, 3, 4 chữ số. Dùng hiển thị số cho đồng hồ, bộ đếm, máy đo, bài thực hành điều khiển LED với vi điều khiển hoặc IC 74HC595, MAX7219.

Thông số kỹ thuật

Thông sốGiá trị
Kích thước chữ0.56 inch (14.2 mm)
LoạiCathode chung
MàuĐỏ
Số chữ số1, 2, 3 hoặc 4 (chọn khi mua)
Điện áp thuận mỗi đoạn~1.8 – 2.2V, dòng 10 – 20 mA (dùng điện trở 220 – 330Ω)

Sơ đồ chân loại 1 số (nhìn mặt trước, chân 1 dưới cùng bên trái)

ChânChức năng
1 e, 2 d, 4 c, 5 dpHàng chân dưới (3 = COM)
10 g, 9 f, 7 a, 6 bHàng chân trên (8 = COM)
Loại 4 số12 chân: 11 a, 7 b, 4 c, 2 d, 1 e, 10 f, 5 g, 3 dp; 12, 9, 8, 6 = chung chữ số 1 – 4

Code mẫu 1: Arduino Uno đếm 0 – 9 (loại 1 số)

LED (đoạn)abcdefgCOM
Arduino UnoD2D3D4D5D6D7D8GND

Lưu ý: Mỗi chân đoạn nối qua 1 điện trở 220Ω.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · seg7_056_1digit_uno.ino
// LED 7 đoạn 1 số cathode chung: đếm 0 - 9 - Arduino Uno
// Đoạn a, b, c, d, e, f, g nối qua điện trở 220Ω; chân chung (COM) nối GND
const uint8_t DOAN[7] = {2, 3, 4, 5, 6, 7, 8};
const uint8_t SO[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

void setup() {
  for (int i = 0; i < 7; i++) pinMode(DOAN[i], OUTPUT);
}

void loop() {
  for (int n = 0; n < 10; n++) {
    for (int i = 0; i < 7; i++) digitalWrite(DOAN[i], (SO[n] >> i) & 1);
    delay(700);
  }
}

Code mẫu 2: Arduino Uno quét LED 4 số

Hiển thị số giây đã chạy trên loại 4 chữ số (quét lần lượt từng số).

LED 4 sốa – g, dpChung số 1 – 4
Arduino UnoD2 – D9 (qua 220Ω)D10 – D13
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · seg7_056_4digit_uno.ino
// LED 7 đoạn 4 số cathode chung (quét): hiển thị số giây đã chạy - Arduino Uno
// Đoạn a..g, dp qua điện trở 220Ω vào D2..D9; chân chung số 1..4 (D1..D4) vào D10..D13
const uint8_t DOAN[8] = {2, 3, 4, 5, 6, 7, 8, 9};      // a, b, c, d, e, f, g, dp
const uint8_t CHUNG[4] = {10, 11, 12, 13};             // Chữ số 1 (trái) .. 4 (phải)
const uint8_t SO[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

void setup() {
  for (int i = 0; i < 8; i++) pinMode(DOAN[i], OUTPUT);
  for (int i = 0; i < 4; i++) { pinMode(CHUNG[i], OUTPUT); digitalWrite(CHUNG[i], HIGH); }
}

void loop() {
  unsigned int n = (millis() / 1000) % 10000;
  int chuSo[4] = {n / 1000, n / 100 % 10, n / 10 % 10, n % 10};
  for (int k = 0; k < 4; k++) {
    for (int i = 0; i < 8; i++) digitalWrite(DOAN[i], (SO[chuSo[k]] >> i) & 1);
    digitalWrite(CHUNG[k], LOW);       // Bật chữ số k (cathode xuống GND)
    delay(3);
    digitalWrite(CHUNG[k], HIGH);
  }
}

Code mẫu 3: ESP32 đếm 0 – 9 (loại 1 số)

LED (đoạn)abcdefgCOM
ESP32GPIO4GPIO5GPIO18GPIO19GPIO21GPIO22GPIO23GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · seg7_056_1digit_esp32.ino
// LED 7 đoạn 1 số cathode chung: đếm 0 - 9 - ESP32
// Đoạn a, b, c, d, e, f, g nối qua điện trở 220Ω; chân chung (COM) nối GND
const uint8_t DOAN[7] = {4, 5, 18, 19, 21, 22, 23};
const uint8_t SO[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

void setup() {
  for (int i = 0; i < 7; i++) pinMode(DOAN[i], OUTPUT);
}

void loop() {
  for (int n = 0; n < 10; n++) {
    for (int i = 0; i < 7; i++) digitalWrite(DOAN[i], (SO[n] >> i) & 1);
    delay(700);
  }
}

Mẹo khi sử dụng

  • Loại 4 số khi quét bằng chân Arduino nên giữ dòng mỗi đoạn ~5 – 10 mA; muốn sáng và đơn giản hơn dùng module TM1637 hoặc MAX7219.
