Mạch chuyển đồi ADC 24bit Loadcell HX711

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
12.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

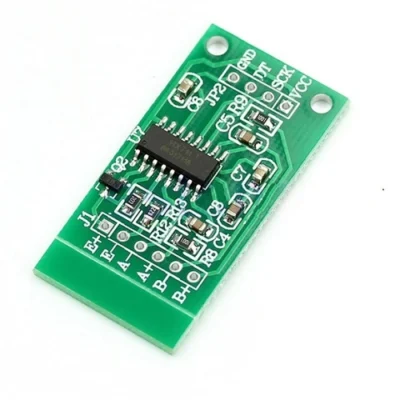

Mạch chuyển đổi ADC 24-bit HX711 cho loadcell (cân điện tử)

Mạch HX711 là ADC 24-bit chuyên dùng đọc loadcell (cảm biến lực/khối lượng) có tín hiệu rất nhỏ mà vi điều khiển không đọc trực tiếp được. Giao tiếp 2 dây (clock + data). Dùng làm cân điện tử, cân tiểu ly, đo lực kéo/nén, cân bể nước, cân thức ăn chăn nuôi.

Thông số kỹ thuật

Thông sốGiá trị
ICHX711
Điện áp2.7 – 5V DC
Dòng tiêu thụ< 1.5 mA
Độ phân giải24-bit
Tốc độ lấy mẫu10 / 80 mẫu/giây
KênhA (độ lợi 128/64), B (độ lợi 32)
Kích thước38 × 21 × 10 mm

Sơ đồ chân

ChânChức năng
E+ / E-Nguồn kích cho loadcell (dây Đỏ / Đen)
A- / A+Tín hiệu loadcell (dây Trắng / Xanh lá)
VCC / GNDNguồn 2.7 – 5V
DT (DOUT)Dữ liệu
SCKXung clock

Code mẫu 1: Arduino Uno làm cân điện tử

Hiệu chuẩn: đặt 1 vật đã biết khối lượng (vd chai nước 500g), đọc số Raw, tính HE_SO = Raw / 500 rồi sửa trong code. Nếu khối lượng ra số âm, đảo 2 dây A+ / A-.

HX711VCCGNDDTSCK
Arduino Uno5VGNDD3D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hx711_scale_uno.ino
// HX711 + loadcell: cân điện tử - Arduino Uno, Serial Monitor 9600 baud
// Không cần thư viện. Khi khởi động: để trống bàn cân để tự trừ bì
#define DOUT_PIN 3
#define SCK_PIN  2

float HE_SO = 420.0;      // Số đếm cho 1 gam: hiệu chuẩn theo hướng dẫn bên dưới
long moc0 = 0;

long docHX711() {
  while (digitalRead(DOUT_PIN) == HIGH) {}
  long v = 0;
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCK_PIN, HIGH);
    delayMicroseconds(1);
    v = (v << 1) | digitalRead(DOUT_PIN);
    digitalWrite(SCK_PIN, LOW);
    delayMicroseconds(1);
  }
  digitalWrite(SCK_PIN, HIGH);        // Xung 25: kênh A, độ lợi 128
  delayMicroseconds(1);
  digitalWrite(SCK_PIN, LOW);
  if (v & 0x800000) v |= 0xFF000000;
  return v;
}

long docTB(int n) {
  long tong = 0;
  for (int i = 0; i < n; i++) tong += docHX711();
  return tong / n;
}

void setup() {
  Serial.begin(9600);
  pinMode(DOUT_PIN, INPUT);
  pinMode(SCK_PIN, OUTPUT);
  Serial.println("HX711 can dien tu - MShop");
  Serial.println("Dang tru bi, de trong ban can...");
  moc0 = docTB(15);
  Serial.println("San sang. Dat vat len can.");
}

void loop() {
  long raw = docTB(5);
  Serial.print("Raw: ");
  Serial.print(raw - moc0);
  Serial.print("  |  Khoi luong: ");
  Serial.print((raw - moc0) / HE_SO, 1);
  Serial.println(" g");
  delay(300);
}

Code mẫu 2: ESP32 làm cân điện tử

HX711VCCGNDDTSCK
ESP323.3VGNDGPIO16GPIO17
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hx711_scale_esp32.ino
// HX711 + loadcell: cân điện tử - ESP32, Serial Monitor 115200 baud
// Không cần thư viện. Khi khởi động: để trống bàn cân để tự trừ bì
#define DOUT_PIN 16
#define SCK_PIN  17

float HE_SO = 420.0;      // Số đếm cho 1 gam: hiệu chuẩn theo hướng dẫn bên dưới
long moc0 = 0;

long docHX711() {
  while (digitalRead(DOUT_PIN) == HIGH) {}
  long v = 0;
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCK_PIN, HIGH);
    delayMicroseconds(1);
    v = (v << 1) | digitalRead(DOUT_PIN);
    digitalWrite(SCK_PIN, LOW);
    delayMicroseconds(1);
  }
  digitalWrite(SCK_PIN, HIGH);        // Xung 25: kênh A, độ lợi 128
  delayMicroseconds(1);
  digitalWrite(SCK_PIN, LOW);
  if (v & 0x800000) v |= 0xFF000000;
  return v;
}

long docTB(int n) {
  long tong = 0;
  for (int i = 0; i < n; i++) tong += docHX711();
  return tong / n;
}

void setup() {
  Serial.begin(115200);
  pinMode(DOUT_PIN, INPUT);
  pinMode(SCK_PIN, OUTPUT);
  Serial.println("HX711 can dien tu - MShop");
  Serial.println("Dang tru bi, de trong ban can...");
  moc0 = docTB(15);
  Serial.println("San sang. Dat vat len can.");
}

void loop() {
  long raw = docTB(5);
  Serial.print("Raw: ");
  Serial.print(raw - moc0);
  Serial.print("  |  Khoi luong: ");
  Serial.print((raw - moc0) / HE_SO, 1);
  Serial.println(" g");
  delay(300);
}

Mẹo khi sử dụng

  • Loadcell phải được bắt vít chắc chắn với 1 đầu cố định, đầu kia chịu lực, cân mới ổn định.
  • Nhiễu nhiều: dùng dây ngắn, xoắn đôi, cấp nguồn ổn định.
