Mạch chuyển giao tiếp LCD1602, LCD1604, LCD2004 sang I2C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
16.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

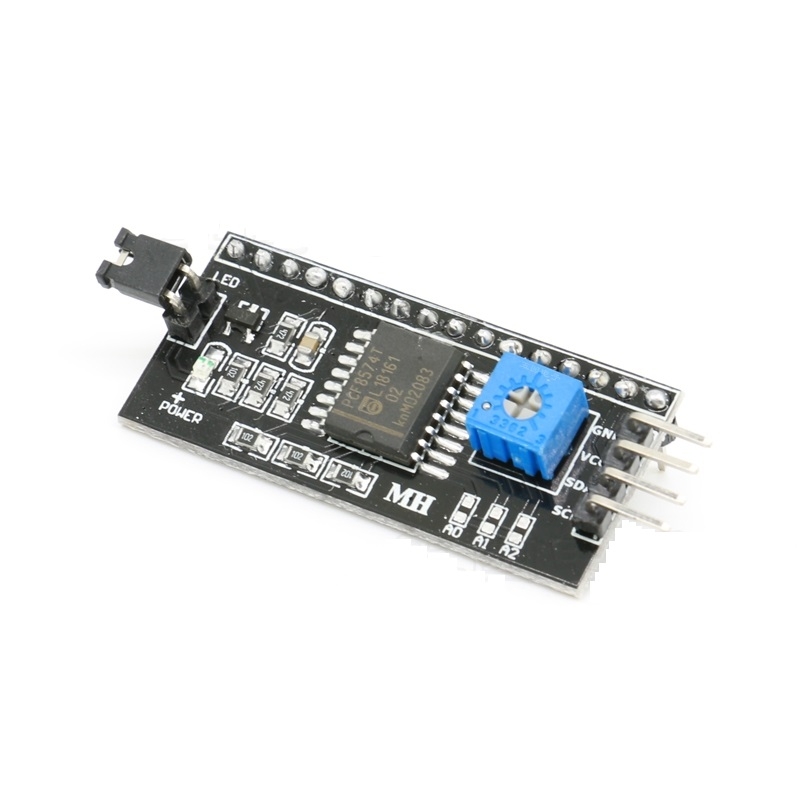

Module chuyển giao tiếp LCD1602 / LCD1604 / LCD2004 sang I2C (PCF8574)

Module PCF8574 hàn vào sau màn hình LCD driver HD44780 (1602, 1604, 2004) để điều khiển chỉ bằng 2 dây I2C (SDA, SCL) thay vì 6 dây. Có biến trở chỉnh tương phản, jumper bật/tắt đèn nền, cầu hàn A0 – A2 đổi địa chỉ để gắn nhiều màn hình chung bus.

Thông số kỹ thuật

Thông sốGiá trị
ICPCF8574 / PCF8574A
Địa chỉ I2C0x27 (PCF8574T) hoặc 0x3F (PCF8574AT), đổi bằng A0 – A2
Điện áp5V
Dùng choLCD HD44780: 1602, 1604, 2004
ChỉnhBiến trở tương phản, jumper đèn nền

Sơ đồ chân

ChânChức năng
GND / VCCNguồn 5V
SDA / SCLI2C
16 chân hàng dướiHàn vào 16 chân của LCD (chân 1 ↔ chân 1)

Cài đặt thư viện / phần mềm

Cài thư viện LiquidCrystal I2C (Frank de Brabander) trong Library Manager.

Code mẫu 1: Arduino Uno hiển thị chữ và bộ đếm

LCD I2CGNDVCCSDASCL
Arduino UnoGND5VA4A5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · lcd1602_i2c_uno.ino
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Địa chỉ 0x27, nếu không hiển thị thử đổi thành 0x3F
LiquidCrystal_I2C lcd(0x27, 16, 2);

// Ký tự tự tạo: hình trái tim
byte traiTim[8] = {
  0b00000, 0b01010, 0b11111, 0b11111,
  0b11111, 0b01110, 0b00100, 0b00000
};

void setup() {
  lcd.init();
  lcd.backlight();
  lcd.createChar(0, traiTim);

  lcd.setCursor(0, 0);
  lcd.print("MShop LCD1602 ");
  lcd.write(0);
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print("Time: ");
  lcd.print(millis() / 1000);
  lcd.print(" s   ");
  delay(500);
}

Code mẫu 2: Tìm địa chỉ I2C của màn hình (I2C Scanner)

Nạp code, mở Serial Monitor 9600 baud để xem địa chỉ, rồi sửa lại địa chỉ trong code mẫu 1.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · i2c_scanner.ino
#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("Dang quet I2C...");

  int dem = 0;
  for (uint8_t addr = 1; addr < 127; addr++) {
    Wire.beginTransmission(addr);
    if (Wire.endTransmission() == 0) {
      Serial.print("Tim thay thiet bi tai dia chi 0x");
      if (addr < 16) Serial.print("0");
      Serial.println(addr, HEX);
      dem++;
    }
  }
  if (dem == 0) Serial.println("Khong tim thay thiet bi nao, kiem tra day!");
}

void loop() {}

Code mẫu 3: ESP32 hiển thị nhiệt độ chip và thời gian chạy

LCD I2CGNDVCCSDASCL
ESP32GND5V (VIN)GPIO21GPIO22
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · lcd1602_i2c_esp32.ino
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);   // Không hiển thị: thử 0x3F

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);                 // SDA, SCL
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("MShop - ESP32");
  Serial.println("LCD1602 I2C - MShop");
}

void loop() {
  unsigned long s = millis() / 1000;
  lcd.setCursor(0, 1);
  lcd.printf("%02lu:%02lu:%02lu %4.1fC ", s / 3600, (s / 60) % 60, s % 60, temperatureRead());
  delay(500);
}

Mẹo khi sử dụng

  • Màn hình sáng nhưng không thấy chữ hoặc chỉ thấy ô vuông: vặn biến trở xanh phía sau để chỉnh độ tương phản.
  • Không hiển thị: kiểm tra địa chỉ bằng I2C Scanner (0x27 hoặc 0x3F).
  • Dùng với ESP32: SDA → GPIO21, SCL → GPIO22, VCC vẫn cấp 5V để màn hình đủ sáng.
