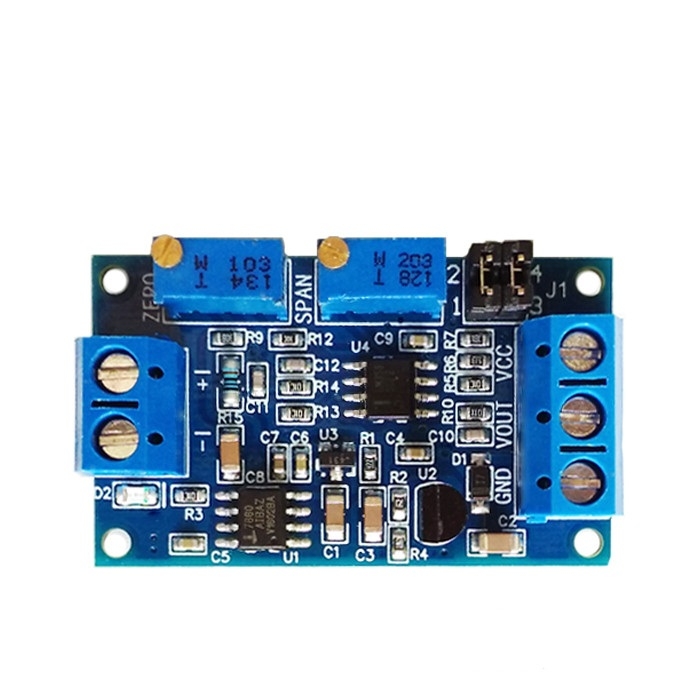

Mạch chuyển tín hiệu dòng 4 – 20mA sang điện áp 0 – 3.3/5/10V HW-685

Mạch HW-685 chuyển tín hiệu dòng 4 – 20mA / 0 – 20mA của cảm biến công nghiệp (áp suất, mức nước, nhiệt độ, lưu lượng) thành điện áp 0 – 3.3V, 0 – 5V hoặc 0 – 10V để Arduino, ESP32, PLC đọc bằng ADC. Có 2 biến trở chỉnh điểm 0 và toàn thang.

Thông số kỹ thuật

Thông sốGiá trị
Ngõ vào4 – 20 mA hoặc 0 – 20 mA
Ngõ ra0 – 3.3V / 0 – 5V / 0 – 10V (chọn bằng jumper J1)
Nguồn7 – 12V DC (lớn hơn điện áp ra tối đa ít nhất 2V)
Hiệu chỉnhZERO (điểm 0) và SPAN (toàn thang)
Kích thước25 × 42 mm

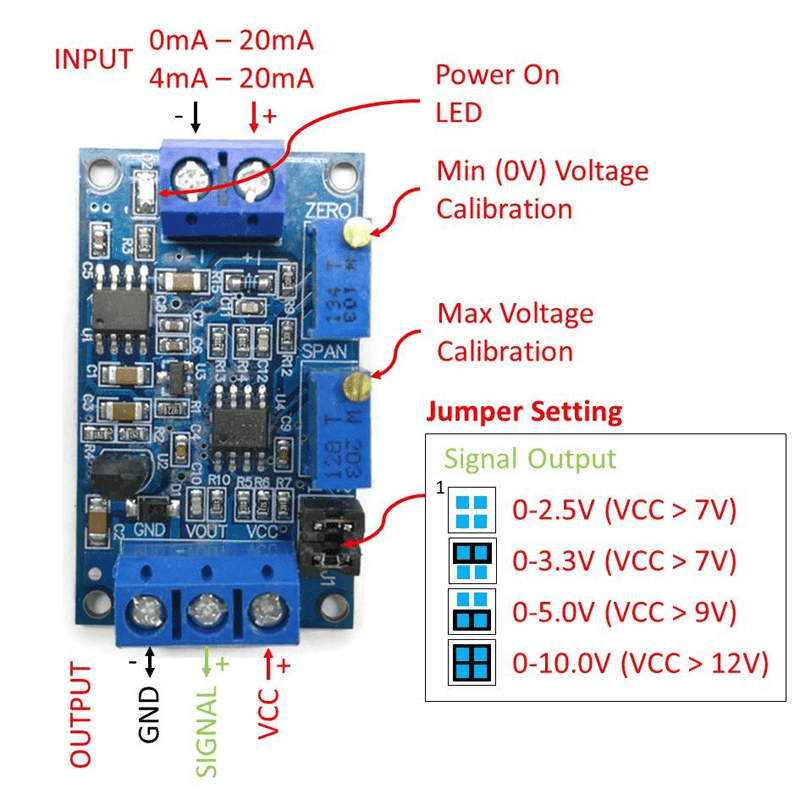

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 7 – 12V
I+ / I-Ngõ vào dòng
VOUTNgõ ra điện áp

Code mẫu 1: Arduino Uno đọc cảm biến 4 – 20mA

Hiệu chỉnh: cấp 4mA, vặn ZERO cho ngõ ra 0V; cấp 20mA, vặn SPAN cho ngõ ra đúng 5V (Uno) hoặc 3.3V (ESP32). Sửa dải đo DAI_MIN, DAI_MAX theo cảm biến.

HW-685VCCGNDVOUT
Arduino UnoNguồn 9 – 12V ngoàiGND chungA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hw685_4_20ma_uno.ino
// HW-685: đọc tín hiệu 4 - 20mA đã đổi sang điện áp - Arduino Uno, Serial 9600 baud
// Ví dụ cảm biến áp suất 0 - 10 bar ngõ ra 4 - 20mA
#define VOUT_PIN A0
const float V_MAX = 5.0;          // Điện áp ra khi 20mA (chỉnh ra mạch đúng mức này)
const float DAI_MIN = 0, DAI_MAX = 10;   // Dải đo của cảm biến

void setup() {
  Serial.begin(9600);
  Serial.println("4-20mA -> dien ap - MShop");
}

void loop() {
  float v = analogRead(VOUT_PIN) * 5.0 / 1023;
  float mA = 4 + v / V_MAX * 16;                  // Mạch chỉnh 4mA = 0V, 20mA = V_MAX
  float gt = DAI_MIN + (mA - 4) / 16 * (DAI_MAX - DAI_MIN);
  Serial.print("Dien ap: "); Serial.print(v, 2);
  Serial.print(" V  |  Dong: "); Serial.print(mA, 2);
  Serial.print(" mA  |  Gia tri: "); Serial.println(gt, 2);
  delay(500);
}

Code mẫu 2: ESP32 đọc cảm biến 4 – 20mA

HW-685VCCGNDVOUT
ESP32Nguồn 9 – 12V ngoàiGND chungGPIO34
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hw685_4_20ma_esp32.ino
// HW-685: đọc tín hiệu 4 - 20mA đã đổi sang điện áp - ESP32, Serial 115200 baud
// Ví dụ cảm biến áp suất 0 - 10 bar ngõ ra 4 - 20mA
#define VOUT_PIN 34
const float V_MAX = 3.3;          // Điện áp ra khi 20mA (chỉnh ra mạch đúng mức này)
const float DAI_MIN = 0, DAI_MAX = 10;   // Dải đo của cảm biến

void setup() {
  Serial.begin(115200);
  Serial.println("4-20mA -> dien ap - MShop");
}

void loop() {
  float v = analogRead(VOUT_PIN) * 3.3 / 4095;
  float mA = 4 + v / V_MAX * 16;                  // Mạch chỉnh 4mA = 0V, 20mA = V_MAX
  float gt = DAI_MIN + (mA - 4) / 16 * (DAI_MAX - DAI_MIN);
  Serial.print("Dien ap: "); Serial.print(v, 2);
  Serial.print(" V  |  Dong: "); Serial.print(mA, 2);
  Serial.print(" mA  |  Gia tri: "); Serial.println(gt, 2);
  delay(500);
}

Mẹo khi sử dụng

  • Đèn D2 không sáng khi cấp nguồn: kiểm tra cấp ngược cực.
  • ESP32 chỉ chịu 3.3V: chỉnh SPAN tối đa 3.3V trước khi nối.
