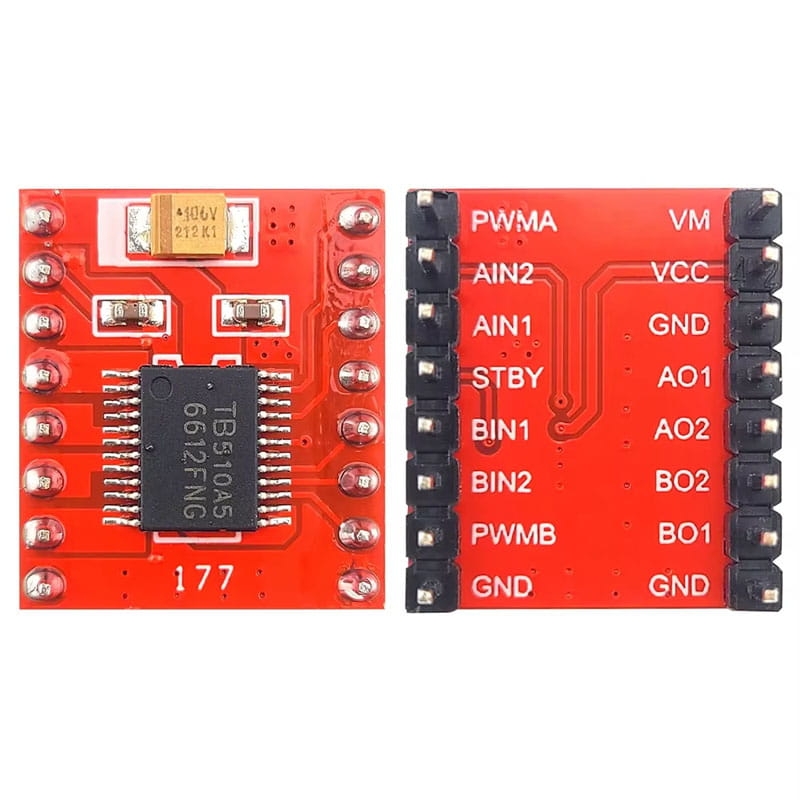

Mạch điều khiển động cơ TB6612

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
35.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch điều khiển động cơ TB6612FNG (2 động cơ DC 1.2A)

Module TB6612FNG điều khiển 2 động cơ DC (hoặc 1 động cơ bước) bằng MOSFET nên hiệu suất cao, ít nóng hơn L298N, sụt áp nhỏ, nhỏ gọn. Chỉnh tốc độ PWM tới 100kHz, đảo chiều, phanh, chế độ chờ. Lựa chọn tốt cho xe robot, xe dò line, robot cân bằng chạy pin.

Thông số kỹ thuật

Thông sốGiá trị
ICTB6612FNG
Điện áp động cơ (VM)4.5 – 13.5V
Điện áp logic (VCC)2.7 – 5.5V
Dòng1.2A liên tục / 3.2A đỉnh mỗi kênh
Tần số PWMTới 100 kHz
Chức năngThuận, nghịch, phanh ngắn, dừng, chờ (STBY)

Sơ đồ chân

ChânChức năng
VM / GNDNguồn động cơ
VCC / GNDNguồn logic
PWMA, AIN1, AIN2Tốc độ + chiều động cơ A
PWMB, BIN1, BIN2Tốc độ + chiều động cơ B
STBYHIGH = hoạt động
AO1, AO2 / BO1, BO2Nối động cơ A / B

Code mẫu 1: Arduino Uno điều khiển xe robot 2 động cơ

TB6612PWMAAIN1AIN2PWMBBIN1BIN2STBYVCCVM
Arduino UnoD5D7D8D6D9D10D45VPin 6 – 12V
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tb6612_uno.ino
// TB6612FNG điều khiển 2 động cơ DC - Arduino Uno, Serial 9600 baud
#define PWMA 5
#define AIN1 7
#define AIN2 8
#define PWMB 6
#define BIN1 9
#define BIN2 10
#define STBY 4

void dc(uint8_t in1, uint8_t in2, uint8_t pwm, int v) {   // -255..255
  digitalWrite(in1, v > 0);
  digitalWrite(in2, v < 0);
  analogWrite(pwm, abs(v));
}

void setup() {
  Serial.begin(9600);
  int pins[] = {PWMA, AIN1, AIN2, PWMB, BIN1, BIN2, STBY};
  for (int x : pins) pinMode(x, OUTPUT);
  digitalWrite(STBY, HIGH);            // Thoát chế độ chờ
  Serial.println("TB6612 - MShop");
}

void loop() {
  Serial.println("Tien");   dc(AIN1, AIN2, PWMA, 200);  dc(BIN1, BIN2, PWMB, 200);  delay(2000);
  Serial.println("Lui");    dc(AIN1, AIN2, PWMA, -200); dc(BIN1, BIN2, PWMB, -200); delay(2000);
  Serial.println("Xoay");   dc(AIN1, AIN2, PWMA, 180);  dc(BIN1, BIN2, PWMB, -180); delay(1000);
  Serial.println("Dung");   dc(AIN1, AIN2, PWMA, 0);    dc(BIN1, BIN2, PWMB, 0);    delay(1500);
}

Code mẫu 2: ESP32 điều khiển 2 động cơ

TB6612PWMAAIN1AIN2PWMBBIN1BIN2STBYVCCVM
ESP32GPIO25GPIO26GPIO27GPIO14GPIO12GPIO13GPIO333.3VPin 6 – 12V
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tb6612_esp32.ino
// TB6612FNG điều khiển 2 động cơ DC - ESP32, Serial 115200 baud
#define PWMA 25
#define AIN1 26
#define AIN2 27
#define PWMB 14
#define BIN1 12
#define BIN2 13
#define STBY 33

void dc(uint8_t in1, uint8_t in2, uint8_t pwm, int v) {   // -255..255
  digitalWrite(in1, v > 0);
  digitalWrite(in2, v < 0);
  analogWrite(pwm, abs(v));
}

void setup() {
  Serial.begin(115200);
  int pins[] = {PWMA, AIN1, AIN2, PWMB, BIN1, BIN2, STBY};
  for (int x : pins) pinMode(x, OUTPUT);
  digitalWrite(STBY, HIGH);            // Thoát chế độ chờ
  Serial.println("TB6612 - MShop");
}

void loop() {
  Serial.println("Tien");   dc(AIN1, AIN2, PWMA, 200);  dc(BIN1, BIN2, PWMB, 200);  delay(2000);
  Serial.println("Lui");    dc(AIN1, AIN2, PWMA, -200); dc(BIN1, BIN2, PWMB, -200); delay(2000);
  Serial.println("Xoay");   dc(AIN1, AIN2, PWMA, 180);  dc(BIN1, BIN2, PWMB, -180); delay(1000);
  Serial.println("Dung");   dc(AIN1, AIN2, PWMA, 0);    dc(BIN1, BIN2, PWMB, 0);    delay(1500);
}

Mẹo khi sử dụng

  • Quên kéo STBY lên HIGH là lỗi phổ biến làm động cơ không quay.
  • Động cơ dòng trên 1.2A (như JGB37-520 tải nặng) nên dùng BTS7960 hoặc L298N.
