Mạch hiển thị 2 LED 7 đoạn 0.56 inch dùng IC 74HC595

Module 2 chữ số LED 7 đoạn 0.56 inch, mỗi chữ số có 1 IC ghi dịch 74HC595 nên hiển thị tĩnh, không nhấp nháy, chỉ cần 3 chân điều khiển. Có cổng ra để nối tiếp thêm module thành 4, 6, 8 chữ số. Dùng làm bộ đếm, đồng hồ đếm ngược, hiển thị nhiệt độ, số thứ tự.

Thông số kỹ thuật

Thông sốGiá trị
Hiển thị2 LED 7 đoạn 0.56 inch
IC2 × 74HC595
Điện áp3 – 6V DC
Dòng~50 mA

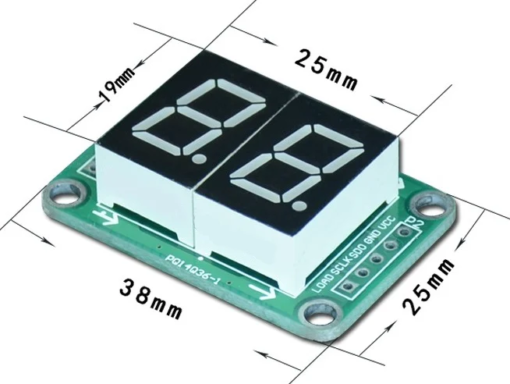

Kích thước25 × 38 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SDIDữ liệu vào
SCLKXung dịch
LOAD (RCLK)Chốt dữ liệu ra LED
SDO (đầu ra)Nối tiếp module kế tiếp

Code mẫu 1: Arduino Uno đếm 00 – 99

Nếu chữ số hiện sai (sáng ngược đoạn) đổi ANODE_CHUNG; nếu 2 chữ số đổi chỗ, đảo 2 dòng shiftOut.

ModuleVCCGNDSDISCLKLOAD
Arduino Uno5VGNDD2D3D4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hc595_2digit_uno.ino
// Module 2 LED 7 đoạn dùng 74HC595: đếm 00 - 99 - Arduino Uno
#define SDI_PIN  2
#define SCLK_PIN 3
#define LOAD_PIN 4
const bool ANODE_CHUNG = true;   // LED anode chung (đoạn sáng ở mức 0). Hiện sai số thì đổi thành false

// Mã đoạn 0-9, bit0 = a ... bit6 = g, bit7 = dấu chấm (cathode chung)
const uint8_t SO[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

void hien2So(uint8_t n) {
  uint8_t chuc = SO[n / 10], dv = SO[n % 10];
  if (ANODE_CHUNG) { chuc = ~chuc; dv = ~dv; }
  digitalWrite(LOAD_PIN, LOW);
  shiftOut(SDI_PIN, SCLK_PIN, MSBFIRST, dv);     // Byte đầu đi tới IC xa nhất
  shiftOut(SDI_PIN, SCLK_PIN, MSBFIRST, chuc);
  digitalWrite(LOAD_PIN, HIGH);                   // Chốt ra LED
}

void setup() {
  pinMode(SDI_PIN, OUTPUT);
  pinMode(SCLK_PIN, OUTPUT);
  pinMode(LOAD_PIN, OUTPUT);
}

void loop() {
  for (uint8_t i = 0; i < 100; i++) {
    hien2So(i);
    delay(300);
  }
}

Code mẫu 2: ESP32 đếm 00 – 99

ModuleVCCGNDSDISCLKLOAD
ESP323.3VGNDGPIO23GPIO18GPIO5
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hc595_2digit_esp32.ino
// Module 2 LED 7 đoạn dùng 74HC595: đếm 00 - 99 - ESP32
#define SDI_PIN  23
#define SCLK_PIN 18
#define LOAD_PIN 5
const bool ANODE_CHUNG = true;   // LED anode chung (đoạn sáng ở mức 0). Hiện sai số thì đổi thành false

// Mã đoạn 0-9, bit0 = a ... bit6 = g, bit7 = dấu chấm (cathode chung)
const uint8_t SO[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

void hien2So(uint8_t n) {
  uint8_t chuc = SO[n / 10], dv = SO[n % 10];
  if (ANODE_CHUNG) { chuc = ~chuc; dv = ~dv; }
  digitalWrite(LOAD_PIN, LOW);
  shiftOut(SDI_PIN, SCLK_PIN, MSBFIRST, dv);     // Byte đầu đi tới IC xa nhất
  shiftOut(SDI_PIN, SCLK_PIN, MSBFIRST, chuc);
  digitalWrite(LOAD_PIN, HIGH);                   // Chốt ra LED
}

void setup() {
  pinMode(SDI_PIN, OUTPUT);
  pinMode(SCLK_PIN, OUTPUT);
  pinMode(LOAD_PIN, OUTPUT);
}

void loop() {
  for (uint8_t i = 0; i < 100; i++) {
    hien2So(i);
    delay(300);
  }
}

Mẹo khi sử dụng

  • Ghép nhiều module: nối SDO của module trước vào SDI của module sau, chung SCLK và LOAD, gửi thêm byte cho mỗi chữ số.
