Mạch hiển thị 8 led 7 đoạn MAX7219

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: C21
Giá bán:
29.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

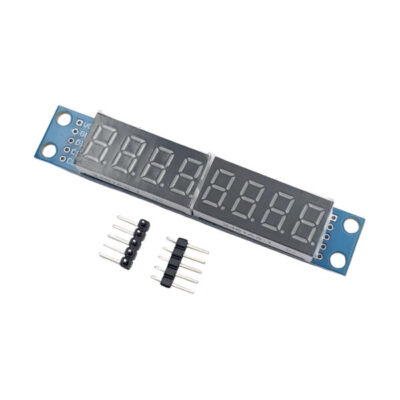

Mạch hiển thị 8 LED 7 đoạn MAX7219 (0.36 inch)

Module 8 chữ số LED 7 đoạn điều khiển bằng IC MAX7219, chỉ cần 3 chân tín hiệu (DIN, CLK, CS), tự quét LED nên hiển thị ổn định, chỉnh được 16 mức sáng, nối tiếp được nhiều module. Dùng làm đồng hồ, bộ đếm, hiển thị nhiệt độ, tần số, tiền.

Thông số kỹ thuật

Thông sốGiá trị
Số chữ số8, LED 7 đoạn 0.36 inch
ICMAX7219
Điện áp5V (tín hiệu 3.3V hoặc 5V)
ChânVCC, GND, DIN, CS (LOAD), CLK
Lỗ bắt vít4 lỗ M2
Kích thước71 × 22 × 12 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 5V
DINDữ liệu
CS (LOAD)Chốt dữ liệu
CLKXung clock
DOUT (đầu ra)Nối tiếp module kế tiếp

Code mẫu 1: Arduino Uno đếm số

ModuleVCCGNDDINCSCLK
Arduino Uno5VGNDD11D10D13
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max7219_8digit_uno.ino
// 8 LED 7 đoạn MAX7219: đếm số và hiển thị thời gian chạy - Arduino Uno
// Gửi lệnh thẳng tới MAX7219, không cần thư viện
#define DIN_PIN 11
#define CLK_PIN 13
#define CS_PIN  10

void gui(uint8_t dc, uint8_t gt) {
  digitalWrite(CS_PIN, LOW);
  shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, dc);
  shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, gt);
  digitalWrite(CS_PIN, HIGH);
}

void setup() {
  pinMode(DIN_PIN, OUTPUT);
  pinMode(CLK_PIN, OUTPUT);
  pinMode(CS_PIN, OUTPUT);
  digitalWrite(CS_PIN, HIGH);
  gui(0x0F, 0x00);   // Tắt chế độ test
  gui(0x0C, 0x01);   // Bật
  gui(0x0B, 0x07);   // Quét 8 số
  gui(0x09, 0xFF);   // Giải mã BCD cho cả 8 số
  gui(0x0A, 0x08);   // Độ sáng 0..15
}

void hienSo(unsigned long n) {
  for (uint8_t i = 1; i <= 8; i++) {
    gui(i, (n == 0 && i > 1) ? 0x0F : n % 10);   // 0x0F = tắt chữ số thừa
    n /= 10;
  }
}

void loop() {
  hienSo(millis() / 100);       // Đếm 1/10 giây
  delay(100);
}

Code mẫu 2: ESP32 đếm số

ModuleVCCGNDDINCSCLK
ESP325V (VIN)GNDGPIO23GPIO5GPIO18
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max7219_8digit_esp32.ino
// 8 LED 7 đoạn MAX7219: đếm số và hiển thị thời gian chạy - ESP32
// Gửi lệnh thẳng tới MAX7219, không cần thư viện
#define DIN_PIN 23
#define CLK_PIN 18
#define CS_PIN  5

void gui(uint8_t dc, uint8_t gt) {
  digitalWrite(CS_PIN, LOW);
  shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, dc);
  shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, gt);
  digitalWrite(CS_PIN, HIGH);
}

void setup() {
  pinMode(DIN_PIN, OUTPUT);
  pinMode(CLK_PIN, OUTPUT);
  pinMode(CS_PIN, OUTPUT);
  digitalWrite(CS_PIN, HIGH);
  gui(0x0F, 0x00);   // Tắt chế độ test
  gui(0x0C, 0x01);   // Bật
  gui(0x0B, 0x07);   // Quét 8 số
  gui(0x09, 0xFF);   // Giải mã BCD cho cả 8 số
  gui(0x0A, 0x08);   // Độ sáng 0..15
}

void hienSo(unsigned long n) {
  for (uint8_t i = 1; i <= 8; i++) {
    gui(i, (n == 0 && i > 1) ? 0x0F : n % 10);   // 0x0F = tắt chữ số thừa
    n /= 10;
  }
}

void loop() {
  hienSo(millis() / 100);       // Đếm 1/10 giây
  delay(100);
}

Mẹo khi sử dụng

  • Có thể dùng thư viện LedControl để viết số, chữ dễ hơn.
  • Cấp nguồn 5V đủ dòng (~150 mA khi sáng hết).

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.
