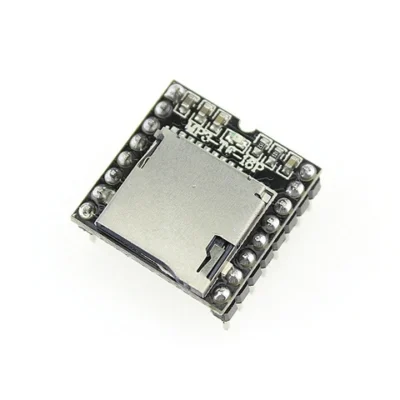

Mạch Phát Âm Thanh MP3 Kết Hợp Amply DFPlayer Mini

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
35.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch phát nhạc MP3 kèm ampli DFPlayer Mini (thẻ microSD)

DFPlayer Mini là mạch phát MP3/WAV/WMA từ thẻ microSD siêu nhỏ, có sẵn ampli 3W để nối thẳng loa, điều khiển qua UART từ Arduino/ESP32 hoặc qua nút nhấn. Làm loa thông báo, chuông cửa nói tiếng Việt, đồ chơi phát âm thanh, máy nghe nhạc, robot nói.

Thông số kỹ thuật

Thông sốGiá trị
Định dạngMP3, WAV, WMA
Tần số lấy mẫu8 – 48 kHz, DAC 24-bit
Thẻ nhớmicroSD FAT16/FAT32, tối đa 32GB
Ampli3W (loa 4 – 8Ω)
Điện áp3.2 – 5V
Điều khiểnUART 9600 baud hoặc nút nhấn (IO, ADKEY)
Thư mụcTới 100 thư mục, 255 bài mỗi thư mục
Âm lượng30 mức, EQ 6 kiểu

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.2 – 5V
RX / TXUART (RX nối qua điện trở 1kΩ)
SPK1 / SPK2Loa (≤ 3W)
DAC_R / DAC_LNgõ ra tai nghe/ampli ngoài
BUSYLOW khi đang phát
IO1, IO2, ADKEYĐiều khiển bằng nút

Cài đặt thư viện / phần mềm

Cài thư viện DFRobotDFPlayerMini.

Code mẫu 1: Arduino Uno phát nhạc từ thẻ nhớ

Chép file vào thẻ microSD (FAT32) đặt tên 0001.mp3, 0002.mp3... ở thư mục gốc, cắm thẻ rồi chạy.

DFPlayerVCCGNDTXRXSPK1 / SPK2
Arduino Uno5VGNDD10D11 qua 1kΩLoa 3W
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · dfplayer_mini_uno.ino
// DFPlayer Mini: phát lần lượt các bài trong thẻ nhớ - Arduino Uno, Serial 9600 baud
// Thư viện: DFRobotDFPlayerMini. Thẻ microSD FAT32, file đặt tên 0001.mp3, 0002.mp3...
#include <DFRobotDFPlayerMini.h>
#include <SoftwareSerial.h>
SoftwareSerial MP3(10, 11);        // TX DFPlayer -> D10, RX DFPlayer -> D11

DFRobotDFPlayerMini mp3;

void setup() {
  Serial.begin(9600);
  MP3.begin(9600);
  Serial.println("DFPlayer Mini - MShop");
  if (!mp3.begin(MP3)) {
    Serial.println("Khong ket noi duoc DFPlayer: kiem tra day RX/TX va the nho!");
    while (1) delay(1000);
  }
  mp3.volume(20);                   // Âm lượng 0..30
  mp3.play(1);                      // Phát bài 0001.mp3
  Serial.print("So bai trong the: ");
  Serial.println(mp3.readFileCounts());
}

void loop() {
  static unsigned long t = 0;
  if (millis() - t > 15000) {          // Mỗi 15 giây chuyển bài
    t = millis();
    mp3.next();
    Serial.println("Bai tiep theo");
  }
  if (mp3.available() && mp3.readType() == DFPlayerPlayFinished) mp3.next();
}

Code mẫu 2: ESP32 phát nhạc từ thẻ nhớ

DFPlayerVCCGNDTXRXSPK1 / SPK2
ESP325V (VIN)GNDGPIO16GPIO17Loa 3W
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · dfplayer_mini_esp32.ino
// DFPlayer Mini: phát lần lượt các bài trong thẻ nhớ - ESP32, Serial 115200 baud
// Thư viện: DFRobotDFPlayerMini. Thẻ microSD FAT32, file đặt tên 0001.mp3, 0002.mp3...
#include <DFRobotDFPlayerMini.h>
#define MP3 Serial2                  // TX DFPlayer -> GPIO16, RX DFPlayer -> GPIO17

DFRobotDFPlayerMini mp3;

void setup() {
  Serial.begin(115200);
  MP3.begin(9600, SERIAL_8N1, 16, 17);
  Serial.println("DFPlayer Mini - MShop");
  if (!mp3.begin(MP3)) {
    Serial.println("Khong ket noi duoc DFPlayer: kiem tra day RX/TX va the nho!");
    while (1) delay(1000);
  }
  mp3.volume(20);                   // Âm lượng 0..30
  mp3.play(1);                      // Phát bài 0001.mp3
  Serial.print("So bai trong the: ");
  Serial.println(mp3.readFileCounts());
}

void loop() {
  static unsigned long t = 0;
  if (millis() - t > 15000) {          // Mỗi 15 giây chuyển bài
    t = millis();
    mp3.next();
    Serial.println("Bai tiep theo");
  }
  if (mp3.available() && mp3.readType() == DFPlayerPlayFinished) mp3.next();
}

Mẹo khi sử dụng

  • Tiếng rè: dùng điện trở 1kΩ ở chân RX và nguồn 5V đủ dòng.
  • Thứ tự phát theo thứ tự chép file vào thẻ, nên chép lần lượt từng file.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua
