Màn hình LCD 1602 có phím bấm / LCD keypad shield

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
60.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

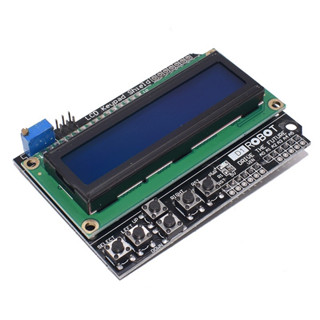

LCD 1602 Keypad Shield cho Arduino (6 phím bấm)

LCD Keypad Shield cắm thẳng lên Arduino Uno/Mega, gồm màn hình LCD1602 và 6 phím (SELECT, LEFT, UP, DOWN, RIGHT, RST). 5 phím điều hướng chỉ dùng 1 chân analog A0 (mỗi phím một mức điện áp) nên tiết kiệm chân. Làm giao diện menu cài đặt, máy đo, đồng hồ hẹn giờ.

Thông số kỹ thuật

Thông sốGiá trị
Màn hìnhLCD1602 HD44780, đèn nền xanh
Phím5 phím đọc qua A0 + phím RESET
Chân dùngD4 – D9 (LCD), D10 (đèn nền), A0 (phím)
Điện áp5V
Kích thước LCD80 × 55 mm

Sơ đồ chân

ChânChức năng
D8 / D9RS / E
D4 – D7D4 – D7 của LCD
D10Điều khiển đèn nền
A05 phím bấm

Code mẫu: Arduino Uno hiển thị phím đang nhấn

Cắm shield lên Uno. Nhấn từng phím: màn hình hiện tên phím và giá trị ADC.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · lcd_keypad_shield_uno.ino
// LCD Keypad Shield: hiển thị nút đang nhấn (5 nút đọc chung chân A0)
#include <LiquidCrystal.h>

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);   // RS, E, D4, D5, D6, D7 của shield

const char* tenNut(int adc) {
  if (adc < 60) return "RIGHT ";
  if (adc < 200) return "UP    ";
  if (adc < 400) return "DOWN  ";
  if (adc < 600) return "LEFT  ";
  if (adc < 800) return "SELECT";
  return "------";
}

void setup() {
  lcd.begin(16, 2);
  lcd.print("MShop Keypad");
  Serial.begin(9600);
}

void loop() {
  int adc = analogRead(A0);
  lcd.setCursor(0, 1);
  lcd.print("Nut: ");
  lcd.print(tenNut(adc));
  lcd.print(" ");
  lcd.print(adc);
  lcd.print("   ");
  Serial.println(adc);
  delay(100);
}

Mẹo khi sử dụng

  • Nhận sai phím: xem giá trị ADC in ra Serial khi nhấn từng phím rồi chỉnh các ngưỡng trong hàm tenNut().
  • Một số lô shield bị lỗi chân D10 làm nóng transistor đèn nền: không đặt D10 ở mức HIGH bằng digitalWrite.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.
