Màn hình LCD TFT IPS 2 Inch ST7789V SPI

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
135.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Màn hình LCD TFT IPS 2.0 inch ST7789V 240×320 (GMT020-02)

Màn hình TFT IPS 2.0 inch GMT020-02 chip ST7789V, độ phân giải 240×320, 262K màu, giao tiếp SPI 4 dây, nhận nguồn 3 – 5V. Nhỏ gọn (37 × 62mm), hợp cho thiết bị cầm tay, đồng hồ, bảng hiển thị cảm biến.

Thông số kỹ thuật

Thông sốGiá trị
ModelGMT020-02
Kích thước2.0 inch IPS
Độ phân giải240 × 320
DriverST7789V
Màu262K
Điện áp3 – 5V
Giao tiếpSPI 4 dây

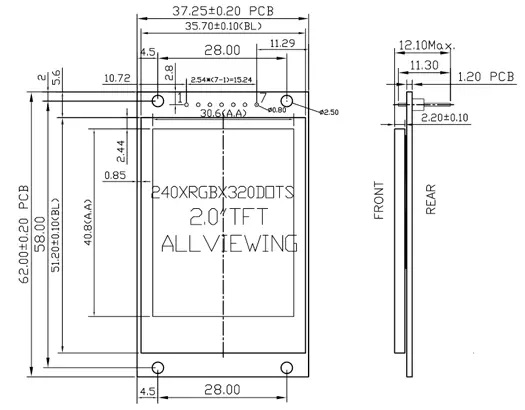

Vùng hiển thị30.6 × 40.8 mm
Kích thước37.25 × 62.00 × 12.10 mm
Nhiệt độ làm việc-20°C – 70°C

Sơ đồ chân

ChânChức năng
GND / VCCNguồn (xem nhãn: 3.3V hoặc 3.3 – 5V)
SCLSPI clock (SCK)
SDASPI data (MOSI)
RESReset
DCLệnh / dữ liệu
CSChọn chip
BLKĐèn nền (để trống hoặc nối 3.3V = sáng)

Cài đặt thư viện / phần mềm

Cài Adafruit ST7735 and ST7789 Library và Adafruit GFX Library.

Code mẫu 1: Arduino Uno hiển thị chữ và hình

Màn hìnhVCCGNDSCLSDARESDCCSBLK
Arduino Uno3.3VGNDD13D11D9D8D103.3V

Lưu ý: Màn hình dùng mức logic 3.3V: với Uno (5V) nên nối các chân tín hiệu qua điện trở 1kΩ (hoặc mạch chuyển mức) để bảo vệ màn hình; chân VCC theo nhãn trên board.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tft20_st7789v_gmt020_uno.ino
// Màn hình LCD TFT IPS 2.0 inch ST7789V 240×320 (GMT020-02) - Arduino Uno
// Thư viện: Adafruit ST7735 and ST7789 Library + Adafruit GFX
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_CS  10
#define TFT_DC  8
#define TFT_RST 9

Adafruit_ST7789 tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  Serial.begin(9600);
  tft.init(240, 320);
  tft.setRotation(0);
  tft.fillScreen(ST77XX_BLACK);
  tft.setTextColor(ST77XX_GREEN);
  tft.setTextSize(3);
  tft.setCursor(10, 10);
  tft.print("MShop");
  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 45);
  tft.print("240x320 ST7789");
  // 3 dải màu kiểm tra điểm ảnh
  tft.fillRect(0, 80, tft.width() / 3, 40, ST77XX_RED);
  tft.fillRect(tft.width() / 3, 80, tft.width() / 3, 40, ST77XX_GREEN);
  tft.fillRect(2 * tft.width() / 3, 80, tft.width() / 3, 40, ST77XX_BLUE);
  Serial.println("TFT ST7789 - MShop");
}

void loop() {
  static int r = 5;
  uint16_t mau = tft.color565(random(255), random(255), random(255));
  tft.fillCircle(random(tft.width()), 130 + random(tft.height() - 140), r, mau);
  delay(50);
}

Code mẫu 2: ESP32 hiển thị chữ và hình

Màn hìnhVCCGNDSCLSDARESDCCSBLK
ESP323.3VGNDGPIO18GPIO23GPIO4GPIO2GPIO5GPIO15
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tft20_st7789v_gmt020_esp32.ino
// Màn hình LCD TFT IPS 2.0 inch ST7789V 240×320 (GMT020-02) - ESP32
// Thư viện: Adafruit ST7735 and ST7789 Library + Adafruit GFX
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_CS  5
#define TFT_DC  2
#define TFT_RST 4
#define TFT_BL 15

Adafruit_ST7789 tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  Serial.begin(115200);
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);
  SPI.begin(18, -1, 23, TFT_CS);   // SCK, MISO, MOSI, SS
  tft.init(240, 320);
  tft.setRotation(0);
  tft.fillScreen(ST77XX_BLACK);
  tft.setTextColor(ST77XX_GREEN);
  tft.setTextSize(3);
  tft.setCursor(10, 10);
  tft.print("MShop");
  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 45);
  tft.print("240x320 ST7789");
  // 3 dải màu kiểm tra điểm ảnh
  tft.fillRect(0, 80, tft.width() / 3, 40, ST77XX_RED);
  tft.fillRect(tft.width() / 3, 80, tft.width() / 3, 40, ST77XX_GREEN);
  tft.fillRect(2 * tft.width() / 3, 80, tft.width() / 3, 40, ST77XX_BLUE);
  Serial.println("TFT ST7789 - MShop");
}

void loop() {
  static int r = 5;
  uint16_t mau = tft.color565(random(255), random(255), random(255));
  tft.fillCircle(random(tft.width()), 130 + random(tft.height() - 140), r, mau);
  delay(50);
}

Mẹo khi sử dụng

  • Màu bị đảo (nền trắng): thêm tft.invertDisplay(false); sau tft.init().
  • Hình lệch/xoay: đổi tft.setRotation(0..3).
