Màn hình màu TFT 1.54 inch ST7789

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
90.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

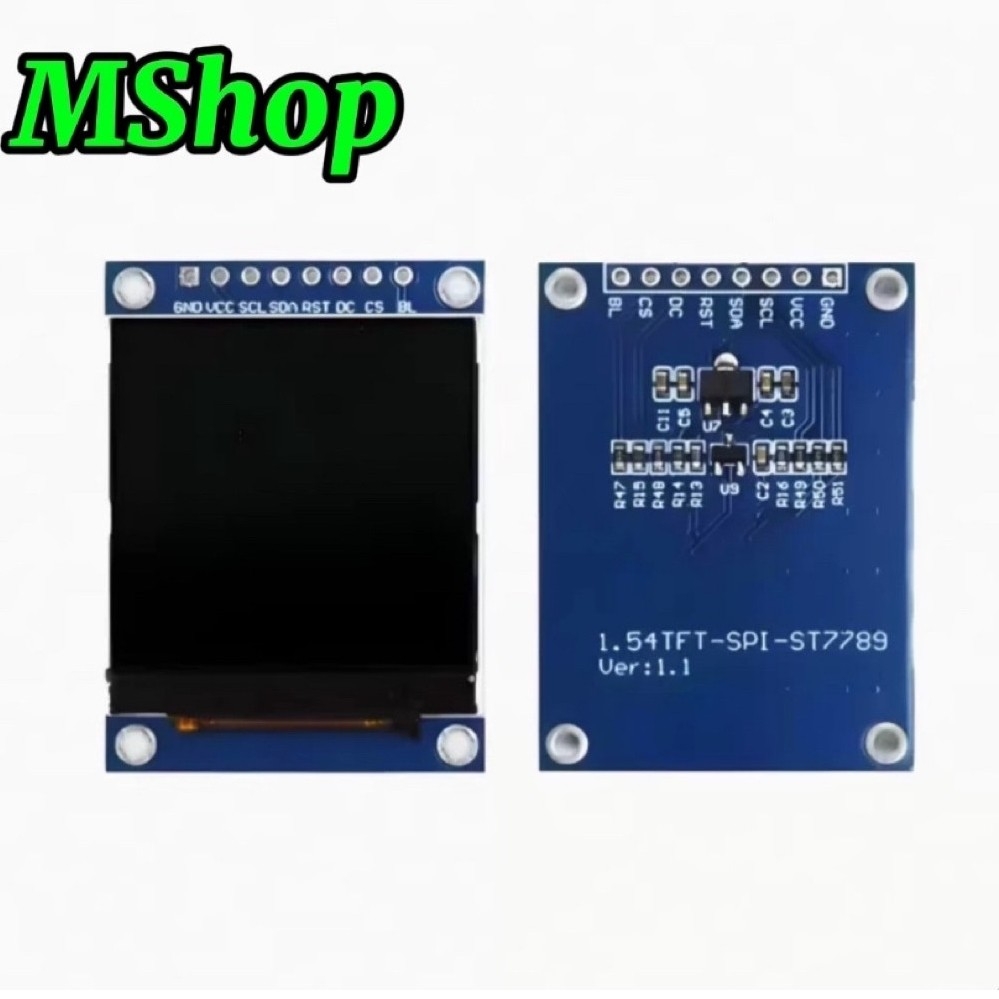

Màn hình màu TFT 1.54 inch ST7789 240×240 giao tiếp SPI

Màn hình TFT 1.54 inch dùng chip ST7789, độ phân giải 240 × 240, tấm nền IPS góc nhìn rộng, hiển thị 65K màu sắc nét. Giao tiếp SPI ít dây, tốc độ cao, phù hợp làm giao diện cho Arduino, ESP8266, ESP32, STM32: đồng hồ, trạm thời tiết, hiển thị cảm biến, mắt robot.

Thông số kỹ thuật

Thông sốGiá trị
Kích thước1.54 inch IPS
Độ phân giải240 × 240
DriverST7789 (ST7789V)
Màu65K (RGB565)
Giao tiếpSPI 4 dây (có chân CS)
Nguồn VCC3.3 – 5V (có ổn áp trên board)
Mức logic3.3V
ChânGND, VCC, SCL, SDA, RST, DC, CS, BL

Sơ đồ chân

ChânChức năng
GND / VCCMass / nguồn 3.3 – 5V
SCLSPI clock
SDASPI data (MOSI)
RSTReset
DCLệnh / dữ liệu
CSChọn chip
BLĐèn nền (để trống hoặc PWM chỉnh độ sáng)

Cài đặt thư viện / phần mềm

Cài Adafruit GFX Library và Adafruit ST7735 and ST7789 Library.

Code mẫu 1: Arduino Uno

TFTGNDVCCSCLSDARSTDCCSBL
ArduinoGND5VD13D11D9D8D103.3V

Lưu ý: Arduino Uno xuất tín hiệu 5V: nối SCL, SDA, RST, DC, CS qua điện trở 1kΩ – 2.2kΩ hoặc mạch chuyển mức để bảo vệ màn hình.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tft154_arduino_uno.ino
// Màn hình TFT 1.54 inch ST7789 240x240 - Arduino Uno/Nano
// Thư viện: Adafruit GFX Library + Adafruit ST7735 and ST7789 Library
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_CS   10
#define TFT_RST   9
#define TFT_DC    8
// SDA -> D11 (MOSI), SCL -> D13 (SCK) dùng SPI phần cứng

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  Serial.begin(115200);

  tft.init(240, 240);          // Khởi tạo ST7789 240x240
  tft.setRotation(0);          // 0..3 để xoay màn hình
  tft.fillScreen(ST77XX_BLACK);

  tft.setTextColor(ST77XX_GREEN);
  tft.setTextSize(3);
  tft.setCursor(40, 20);
  tft.print("MShop");

  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(20, 70);
  tft.print("TFT 1.54 ST7789");

  // Vẽ vài hình cơ bản
  tft.drawRect(20, 110, 200, 50, ST77XX_YELLOW);
  tft.fillCircle(60, 200, 25, ST77XX_RED);
  tft.fillTriangle(120, 175, 95, 225, 145, 225, ST77XX_BLUE);
  tft.fillRoundRect(165, 180, 50, 40, 8, ST77XX_MAGENTA);
}

void loop() {
  // Hiển thị bộ đếm thời gian chạy
  tft.fillRect(25, 120, 190, 30, ST77XX_BLACK);
  tft.setTextColor(ST77XX_CYAN);
  tft.setTextSize(2);
  tft.setCursor(30, 127);
  tft.print("Time: ");
  tft.print(millis() / 1000);
  tft.print(" s");
  delay(1000);
}

Code mẫu 2: ESP32

TFTGNDVCCSCLSDARSTDCCSBL
ESP32GND3.3VGPIO18GPIO23GPIO4GPIO2GPIO5GPIO15
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tft154_esp32.ino
// Màn hình TFT 1.54 inch ST7789 240x240 - ESP32 DevKit
// Thư viện: Adafruit GFX Library + Adafruit ST7735 and ST7789 Library
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define TFT_SCLK 18   // SCL
#define TFT_MOSI 23   // SDA
#define TFT_CS    5
#define TFT_DC    2
#define TFT_RST   4
#define TFT_BL   15   // Đèn nền (có thể nối thẳng 3.3V)

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);  // Bật đèn nền

  SPI.begin(TFT_SCLK, -1, TFT_MOSI, TFT_CS);
  tft.init(240, 240);
  tft.setSPISpeed(40000000);   // 40 MHz cho tốc độ vẽ nhanh
  tft.fillScreen(ST77XX_BLACK);
}

// Đổi màu theo vòng tròn màu (0..255)
uint16_t colorWheel(uint8_t pos) {
  pos = 255 - pos;
  if (pos < 85)  return tft.color565(255 - pos * 3, 0, pos * 3);
  if (pos < 170) { pos -= 85; return tft.color565(0, pos * 3, 255 - pos * 3); }
  pos -= 170;
  return tft.color565(pos * 3, 255 - pos * 3, 0);
}

void loop() {
  static uint8_t hue = 0;

  for (int y = 0; y < 240; y += 8) {
    tft.fillRect(0, y, 240, 8, colorWheel(hue + y));
  }

  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(3);
  tft.setCursor(48, 105);
  tft.print("ESP32");

  hue += 8;
  delay(30);
}

Mẹo khi sử dụng

  • Màn hình trắng hoặc không hiện gì: kiểm tra dây SDA/SCL, chân DC và CS.
  • Hình lệch/ngược: đổi tft.setRotation(0..3).
  • Màu bị đảo: thêm tft.invertDisplay(false); sau tft.init().
