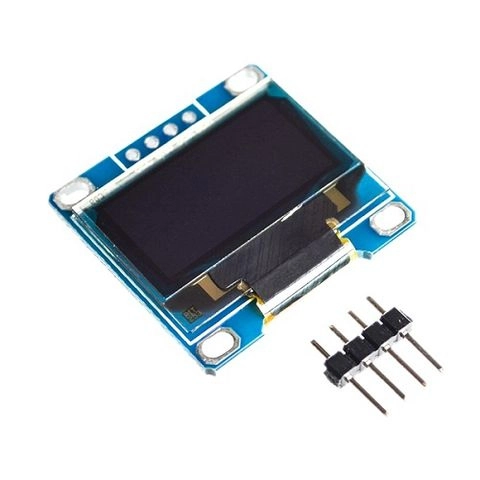

Màn hình OLED 0.96 inch SSD1306

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
55.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Màn hình OLED 0.96 inch SSD1306 128x64 giao tiếp I2C

Màn hình OLED 0.96 inch độ phân giải 128×64, chip điều khiển SSD1306, tự phát sáng nên hiển thị rõ nét kể cả ban ngày, góc nhìn rộng trên 160° và rất tiết kiệm điện. Giao tiếp I2C chỉ cần 2 chân tín hiệu, hiển thị được chữ, số, đồ họa, hình ảnh. Phù hợp cho đồng hồ, hiển thị cảm biến, menu, thiết bị cầm tay chạy pin.

Thông số kỹ thuật

Thông sốGiá trị
Kích thước0.96 inch
Độ phân giải128 × 64 pixel
DriverSSD1306
Giao tiếpI2C, địa chỉ 0x3C (một số bản 0x3D)
Điện áp2.2V – 5.5V DC
Công suất tiêu thụ~0.04 W
Góc nhìn> 160°
Màu hiển thịTrắng / Xanh dương (tùy lô)

Sơ đồ chân

ChânChức năng
VCCNguồn 3.3V – 5V
GNDMass 0V
SCLXung clock I2C
SDADữ liệu I2C

Cài đặt thư viện / phần mềm

Cài thư viện Adafruit SSD1306 và Adafruit GFX Library trong Library Manager.

Code mẫu 1: Arduino Uno hiển thị chữ, hình và thanh tiến trình

OLEDVCCGNDSCLSDA
Arduino Uno5VGNDA5A4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · oled_ssd1306_uno.ino
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_ADDR 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(9600);
  if (!display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR)) {
    Serial.println("Khong tim thay OLED!");
    while (true);
  }
  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);

  display.setTextSize(2);
  display.setCursor(22, 0);
  display.print("MShop");

  display.setTextSize(1);
  display.setCursor(10, 20);
  display.print("OLED 0.96 SSD1306");

  display.drawRect(0, 0, 128, 64, SSD1306_WHITE);
  display.display();
  delay(1500);
}

void loop() {
  for (int p = 0; p <= 100; p += 5) {
    display.fillRect(1, 34, 126, 29, SSD1306_BLACK);   // Xóa vùng dưới

    display.drawRect(10, 38, 108, 10, SSD1306_WHITE);
    display.fillRect(12, 40, p * 104 / 100, 6, SSD1306_WHITE);

    display.setCursor(50, 52);
    display.print(p);
    display.print("%");
    display.display();
    delay(100);
  }
}

Code mẫu 2: ESP32 hiển thị đồng hồ chạy

OLEDVCCGNDSCLSDA
ESP323.3VGNDGPIO22GPIO21
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · oled_ssd1306_esp32.ino
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire, -1);

void setup() {
  Wire.begin(21, 22);                        // SDA, SCL
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.setTextColor(SSD1306_WHITE);
}

void loop() {
  unsigned long s = millis() / 1000;
  char buf[12];
  sprintf(buf, "%02lu:%02lu:%02lu", s / 3600, (s / 60) % 60, s % 60);

  display.clearDisplay();
  display.setTextSize(1);
  display.setCursor(30, 4);
  display.print("Thoi gian chay");
  display.setTextSize(2);
  display.setCursor(16, 28);
  display.print(buf);
  display.display();
  delay(200);
}

Mẹo khi sử dụng

  • Màn hình không sáng: chạy I2C Scanner kiểm tra địa chỉ (0x3C hoặc 0x3D).
  • Arduino Uno chỉ có 2KB RAM, thư viện Adafruit dùng ~1KB cho bộ đệm màn hình. Nếu thiếu RAM có thể dùng thư viện U8g2 chế độ trang.
  • Không để hiển thị một hình tĩnh độ sáng cao quá lâu để tránh lưu ảnh (burn-in).
