Màn Hình Oled 1.3 Inch Giao Tiếp I2C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
90.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

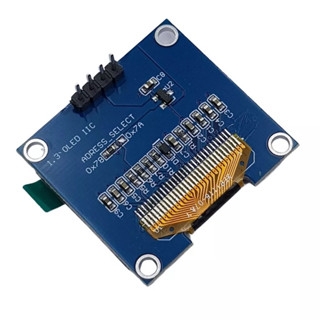

Màn hình OLED 1.3 inch 128×64 SH1106 giao tiếp I2C

Màn hình OLED 1.3 inch lớn hơn bản 0.96 inch, cùng độ phân giải 128×64, chữ to dễ đọc, tự phát sáng, tiết kiệm điện. Chip điều khiển SH1106 (không phải SSD1306) giao tiếp I2C 4 chân. Dùng cho đồng hồ, máy đo, menu thiết bị.

Thông số kỹ thuật

Thông sốGiá trị

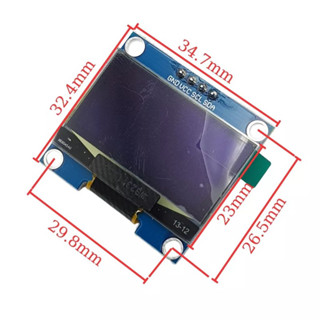

Kích thước1.3 inch
Độ phân giải128 × 64
DriverSH1106
Giao tiếpI2C, địa chỉ 0x3C
Điện áp2.2 – 5.5V DC
Góc nhìn> 160°
MàuTrắng hoặc xanh dương

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SCL / SDAI2C

Cài đặt thư viện / phần mềm

Cài Adafruit SH110X và Adafruit GFX Library (hoặc U8g2 với SH1106).

Code mẫu 1: Arduino Uno hiển thị chữ và hình

OLEDVCCGNDSCLSDA
Arduino Uno5VGNDA5A4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · oled13_sh1106_uno.ino
// OLED 1.3 inch SH1106 128x64 - Arduino Uno
// Thư viện: Adafruit SH110X + Adafruit GFX
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

Adafruit_SH1106G display(128, 64, &Wire, -1);

void setup() {
  Serial.begin(9600);
  Wire.begin();
  if (!display.begin(0x3C, true)) {
    Serial.println("Khong tim thay OLED SH1106 (0x3C)!");
    while (1) delay(1000);
  }
  display.setTextColor(SH110X_WHITE);
}

void loop() {
  display.clearDisplay();
  display.setTextSize(2);
  display.setCursor(28, 0);
  display.print("MShop");
  display.setTextSize(1);
  display.setCursor(18, 22);
  display.print("OLED 1.3\" SH1106");
  int x = (millis() / 20) % 128;          // Quả bóng chạy qua lại
  display.fillCircle(x, 48, 6, SH110X_WHITE);
  display.drawRect(0, 38, 128, 22, SH110X_WHITE);
  display.display();
}

Code mẫu 2: ESP32 hiển thị chữ và hình

OLEDVCCGNDSCLSDA
ESP323.3VGNDGPIO22GPIO21
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · oled13_sh1106_esp32.ino
// OLED 1.3 inch SH1106 128x64 - ESP32
// Thư viện: Adafruit SH110X + Adafruit GFX
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

Adafruit_SH1106G display(128, 64, &Wire, -1);

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  if (!display.begin(0x3C, true)) {
    Serial.println("Khong tim thay OLED SH1106 (0x3C)!");
    while (1) delay(1000);
  }
  display.setTextColor(SH110X_WHITE);
}

void loop() {
  display.clearDisplay();
  display.setTextSize(2);
  display.setCursor(28, 0);
  display.print("MShop");
  display.setTextSize(1);
  display.setCursor(18, 22);
  display.print("OLED 1.3\" SH1106");
  int x = (millis() / 20) % 128;          // Quả bóng chạy qua lại
  display.fillCircle(x, 48, 6, SH110X_WHITE);
  display.drawRect(0, 38, 128, 22, SH110X_WHITE);
  display.display();
}

Mẹo khi sử dụng

  • Dùng thư viện SSD1306 cho màn SH1106 sẽ bị lệch 2 cột và nhiễu ở mép: hãy dùng thư viện SH110X hoặc U8g2.
