Mô đun khuếch đại âm thanh MAX98357A I2S

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 45.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

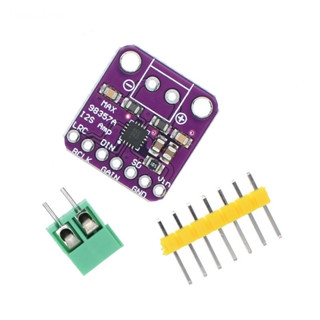

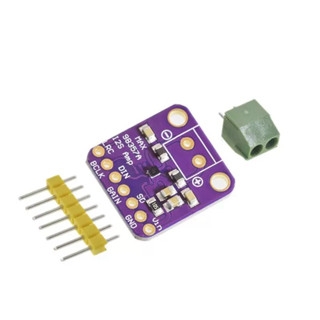

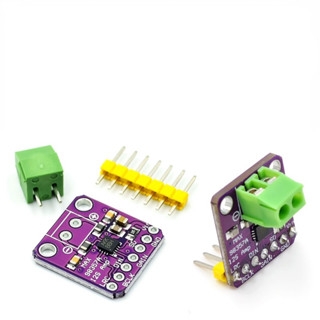

Module khuếch đại âm thanh I2S MAX98357A 3W (class D)

Module MAX98357A vừa là DAC I2S vừa là ampli class D 3W: nhận âm thanh số trực tiếp từ ESP32/Raspberry Pi qua I2S và đánh thẳng ra loa, không cần DAC rời. Âm thanh sạch, ít nhiễu, có bảo vệ quá nhiệt/quá dòng. Dùng cho loa WiFi, radio Internet, trợ lý giọng nói XiaoZhi AI, phát TTS.

Thông số kỹ thuật

Thông sốGiá trị
ICMAX98357A
Công suất3.2W (loa 4Ω, 5V)
Giao tiếpI2S (BCLK, LRC, DIN), 8 – 96 kHz
Điện áp2.5 – 5.5V
Chế độ kênhTrái / phải / trộn (chân SD)
Độ lợi3 / 6 / 9 / 12 / 15 dB (chân GAIN)
Phiên bảnBản thường và bản BGA (chọn khi mua)

Sơ đồ chân

ChânChức năng
VIN / GNDNguồn 3.3 – 5V
BCLK / LRC / DINI2S
SDTắt máy / chọn kênh
GAINChọn độ lợi
+ / -Loa 4 – 8Ω

Code mẫu: ESP32 phát giai điệu qua I2S

Arduino Uno không có I2S nên dùng ESP32. Loa phát lần lượt 8 nốt nhạc.

MAX98357AVINGNDBCLKLRCDIN
ESP325V (VIN)GNDGPIO26GPIO25GPIO22
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · i2s_tone_esp32.ino
// MAX98357A / PCM5102: phát giai điệu sóng sin qua I2S - ESP32, Serial 115200 baud
#include <ESP_I2S.h>

#define I2S_BCLK 26
#define I2S_LRC  25
#define I2S_DOUT 22

I2SClass i2s;
const int RATE = 16000;

void phatNot(float tanSo, int ms) {
  int16_t buf[2 * 160];
  int soMau = RATE * ms / 1000;
  static float pha = 0;
  for (int i = 0; i < soMau; i += 160) {
    for (int k = 0; k < 160; k++) {
      int16_t v = tanSo > 0 ? (int16_t)(sin(pha) * 6000) : 0;
      pha += 2 * PI * tanSo / RATE;
      if (pha > 2 * PI) pha -= 2 * PI;
      buf[2 * k] = v;                  // Kênh trái
      buf[2 * k + 1] = v;              // Kênh phải
    }
    i2s.write((uint8_t*)buf, sizeof(buf));
  }
}

void setup() {
  Serial.begin(115200);
  i2s.setPins(I2S_BCLK, I2S_LRC, I2S_DOUT);
  if (!i2s.begin(I2S_MODE_STD, RATE, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_STEREO)) {
    Serial.println("Khoi dong I2S that bai!");
    while (1) delay(1000);
  }
  Serial.println("MAX98357A / PCM5102 - MShop");
}

void loop() {
  const float NOT[] = {262, 294, 330, 349, 392, 440, 494, 523};   // Đồ rê mi fa sol la si đô
  for (float f : NOT) phatNot(f, 300);
  phatNot(0, 1000);                    // Nghỉ 1 giây
}

Mẹo khi sử dụng

  • Phát nhạc MP3/radio: dùng thư viện ESP32-audioI2S.
  • Nguồn 5V cho công suất lớn nhất; nguồn USB yếu làm tiếng bị rè khi to.
