Mô đun relay bán dẫn / Mạch Solid State Relay SSR 2A/240VAC

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 35.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

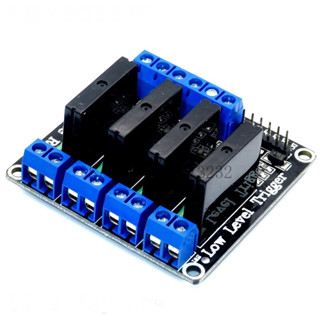

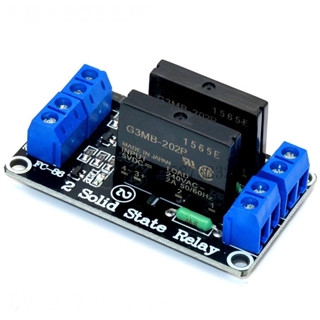

Module relay bán dẫn SSR 2A / 240VAC G3MB-202P (1 / 2 / 4 kênh)

Module relay bán dẫn (SSR) dùng Omron G3MB-202P đóng ngắt tải AC 75 – 240V tới 2A không tiếng kêu, không tia lửa, tuổi thọ rất cao, đóng cắt nhanh. Có photo-triac cách ly an toàn. Phù hợp điều khiển đèn, quạt nhỏ, máy sưởi nhỏ, tải cần bật tắt thường xuyên. Chỉ dùng cho tải AC, không dùng cho DC.

Thông số kỹ thuật

Thông sốGiá trị
SSROmron G3MB-202P
Số kênh1, 2 hoặc 4 (chọn khi mua)
Nguồn module5V DC
Tín hiệu kích3.3 – 5V
Dòng mỗi kênh~20 mA
Tải75 – 240VAC (50/60Hz), 0.1 – 2A
Cách lyPhoto-triac
Kích thước (4 kênh)55 × 33 × 25 mm

Sơ đồ chân

ChânChức năng
DC+ / DC-Nguồn 5V
CH1, CH2...Tín hiệu điều khiển từng kênh
Domino raMắc nối tiếp với tải AC

Code mẫu 1: Arduino Uno bật lần lượt các kênh

Bản 1 hoặc 2 kênh chỉ nối các kênh có trên board. Nếu kênh sáng ngược (bật khi muốn tắt), đổi BAT/TAT trong code.

ModuleDC+DC-CH1CH2CH3CH4
Arduino Uno5VGNDD4D5D6D7

Lưu ý: SSR không ngắt hoàn toàn: khi tắt vẫn có dòng rò nhỏ (~1mA), đèn LED công suất nhỏ có thể sáng mờ. Tải 220V: ngắt điện khi đấu dây.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ssr_g3mb202p_uno.ino
// Module relay bán dẫn SSR G3MB-202P (4 kênh hoặc nhiều hơn) - Arduino Uno
// Bật lần lượt từng kênh. Đa số module SSR loại này kích MỨC THẤP (LOW = đóng)
const uint8_t KENH[4] = {4, 5, 6, 7};
const uint8_t BAT = LOW;
const uint8_t TAT = HIGH;

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 4; i++) { digitalWrite(KENH[i], TAT); pinMode(KENH[i], OUTPUT); }
  Serial.println("SSR G3MB-202P - MShop");
}

void loop() {
  for (int i = 0; i < 4; i++) {
    digitalWrite(KENH[i], BAT);
    Serial.print("CH"); Serial.print(i + 1); Serial.println(" BAT");
    delay(1000);
    digitalWrite(KENH[i], TAT);
  }
}

Code mẫu 2: ESP32 bật lần lượt các kênh

ModuleDC+DC-CH1CH2CH3CH4
ESP325V (VIN)GNDGPIO26GPIO27GPIO14GPIO12
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ssr_g3mb202p_esp32.ino
// Module relay bán dẫn SSR G3MB-202P (4 kênh hoặc nhiều hơn) - ESP32
// Bật lần lượt từng kênh. Đa số module SSR loại này kích MỨC THẤP (LOW = đóng)
const uint8_t KENH[4] = {26, 27, 14, 12};
const uint8_t BAT = LOW;
const uint8_t TAT = HIGH;

void setup() {
  Serial.begin(115200);
  for (int i = 0; i < 4; i++) { digitalWrite(KENH[i], TAT); pinMode(KENH[i], OUTPUT); }
  Serial.println("SSR G3MB-202P - MShop");
}

void loop() {
  for (int i = 0; i < 4; i++) {
    digitalWrite(KENH[i], BAT);
    Serial.print("CH"); Serial.print(i + 1); Serial.println(" BAT");
    delay(1000);
    digitalWrite(KENH[i], TAT);
  }
}

Mẹo khi sử dụng

  • Không dùng để đóng ngắt tải DC (SSR triac sẽ không tắt được).
  • Dòng trên 1.5A nên gắn thêm tản nhiệt cho SSR.
