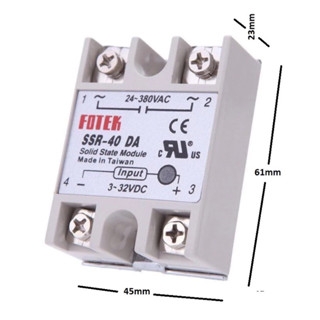

RElay bán dẫn Solid State Relay SSR-40 DA Fotek

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
70.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Relay bán dẫn SSR-40DA Fotek (DC 3 – 32V điều khiển AC 24 – 380V, 40A)

SSR-40DA là relay bán dẫn điều khiển bằng tín hiệu DC 3 – 32V, đóng ngắt tải AC 24 – 380V tới 40A (cần tản nhiệt), không tiếng kêu, đóng cắt nhanh, bền. Dùng cho máy sấy, lò nhiệt, bộ điều khiển nhiệt độ PID, bơm, đèn công suất lớn.

Thông số kỹ thuật

Thông sốGiá trị
ModelSSR-40 DA
Điện áp điều khiển3 – 32V DC
Tải24 – 380V AC, tối đa 40A
KiểuZero-cross (đóng khi điện áp qua 0)
Kích thước45 × 60 × 23 mm

Sơ đồ chân

ChânChức năng
3 (+) / 4 (-)Ngõ vào điều khiển DC
1 / 2Mắc nối tiếp với tải AC (dây pha)

Code mẫu 1: Arduino Uno bật/tắt tải AC

SSR-40DA3 (+)4 (-)
Arduino UnoD7GND

Lưu ý: Tải trên 20A (50% định mức) bắt buộc gắn tản nhiệt nhôm và keo tản nhiệt. Không chạm vào cực 1, 2 khi đang có điện 220V.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ssr40da_uno.ino
// SSR-40DA: bật/tắt tải AC theo chu kỳ - Arduino Uno
// Ngõ vào SSR (3 +, 4 -) nhận 4-32VDC: nối thẳng chân vi điều khiển
#define SSR_PIN 7

void setup() {
  Serial.begin(9600);
  pinMode(SSR_PIN, OUTPUT);
  Serial.println("SSR-40DA - MShop");
}

void loop() {
  digitalWrite(SSR_PIN, HIGH);
  Serial.println("Tai BAT");
  delay(3000);
  digitalWrite(SSR_PIN, LOW);
  Serial.println("Tai TAT");
  delay(3000);
}

Code mẫu 2: ESP32 bật/tắt tải AC

SSR-40DA3 (+)4 (-)
ESP32GPIO26GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ssr40da_esp32.ino
// SSR-40DA: bật/tắt tải AC theo chu kỳ - ESP32
// Ngõ vào SSR (3 +, 4 -) nhận 4-32VDC: nối thẳng chân vi điều khiển
#define SSR_PIN 26

void setup() {
  Serial.begin(115200);
  pinMode(SSR_PIN, OUTPUT);
  Serial.println("SSR-40DA - MShop");
}

void loop() {
  digitalWrite(SSR_PIN, HIGH);
  Serial.println("Tai BAT");
  delay(3000);
  digitalWrite(SSR_PIN, LOW);
  Serial.println("Tai TAT");
  delay(3000);
}

Mẹo khi sử dụng

  • Chỉ dùng cho tải AC, không dùng cho tải DC.
  • Nên mắc thêm cầu chì/aptomat phía tải để bảo vệ khi SSR bị chết chập.
