Module biến trở trượt analog-TH290

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
41.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

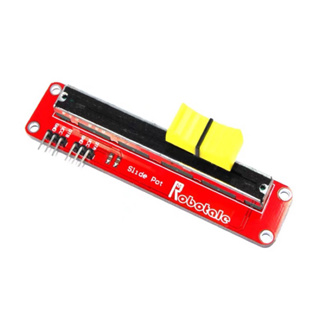

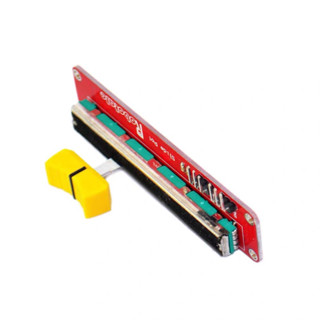

Module biến trở trượt analog 10kΩ (TH290)

Module biến trở trượt 10kΩ dạng thanh, ngõ ra analog 0 – VCC theo vị trí con trượt, có 2 ngõ ra đối xứng. Cảm giác điều chỉnh trực quan như bàn mixer: chỉnh tốc độ động cơ, độ sáng đèn, âm lượng, nhiệt độ cài đặt.

Thông số kỹ thuật

Thông sốGiá trị
Tổng trở10 kΩ
Điện áp3.3V, 5V
Ngõ raAnalog 0 – VCC (2 ngõ ra đối xứng)
Kích thước90 × 20 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
OTA / OTB2 ngõ ra analog (ngược chiều nhau)

Code mẫu 1: Arduino Uno đọc vị trí, chỉnh độ sáng LED

ModuleVCCGNDOTA
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · slide_pot_uno.ino
// Biến trở trượt: đọc vị trí (%) và chỉnh độ sáng LED - Arduino Uno, Serial 9600 baud
#define POT_PIN A0
#define LED_PIN 9       // LED + điện trở 220Ω

void setup() {
  Serial.begin(9600);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  int v = analogRead(POT_PIN);
  analogWrite(LED_PIN, map(v, 0, 1023, 0, 255));
  Serial.print("Vi tri: ");
  Serial.print(map(v, 0, 1023, 0, 100));
  Serial.println(" %");
  delay(100);
}

Code mẫu 2: ESP32 đọc vị trí, chỉnh độ sáng LED

ModuleVCCGNDOTA
ESP323.3VGNDGPIO34
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · slide_pot_esp32.ino
// Biến trở trượt: đọc vị trí (%) và chỉnh độ sáng LED - ESP32, Serial 115200 baud
#define POT_PIN 34
#define LED_PIN 25       // LED + điện trở 220Ω

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  int v = analogRead(POT_PIN);
  analogWrite(LED_PIN, map(v, 0, 4095, 0, 255));
  Serial.print("Vi tri: ");
  Serial.print(map(v, 0, 4095, 0, 100));
  Serial.println(" %");
  delay(100);
}

Mẹo khi sử dụng

  • Dùng ngõ ra còn lại (OTB) khi cần chiều ngược lại.
