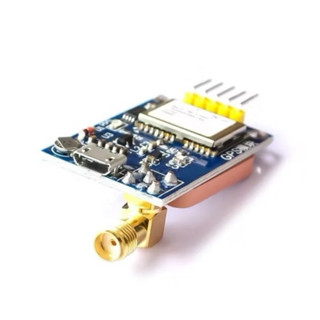

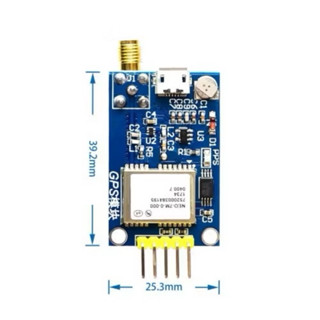

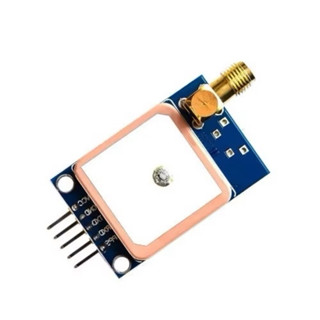

Module định vị GPS GY-NEO7M (GPS + GLONASS)

Module GY-NEO7M dùng chip u-blox NEO-7M thu được cả GPS và GLONASS, độ nhạy cao, bắt vệ tinh nhanh, cập nhật tới 5Hz, lưu cấu hình vào EEPROM. Giao tiếp UART 9600, dùng chung code với NEO-6M.

Thông số kỹ thuật

Thông sốGiá trị
Chipu-blox NEO-7M
Hệ thốngGPS, GLONASS
Điện áp3.3 – 5V
Dòng~35 mA
Giao tiếpUART 9600 baud
Tốc độ cập nhậtTới 5 Hz

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.3 – 5V
TXDữ liệu NMEA ra (nối RX vi điều khiển)
RXNhận lệnh cấu hình (mức 3.3V)
PPSXung 1 giây chính xác (nếu có)

Cài đặt thư viện / phần mềm

Cài thư viện TinyGPSPlus (Mikal Hart).

Code mẫu 1: Arduino Uno đọc tọa độ GPS

Đưa anten GPS ra ngoài trời hoặc sát cửa sổ. Khi định vị xong, Serial in tọa độ kèm link Google Maps.

GPSVCCGNDTXRX
Arduino Uno5VGNDD4D3 (qua trở 1kΩ)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gps_tinygps_uno.ino
// Module GPS (NMEA 9600 baud) đọc tọa độ, số vệ tinh, giờ UTC - Arduino Uno, Serial 9600 baud
// Thư viện: TinyGPSPlus. Đặt anten ngoài trời / cạnh cửa sổ, lần đầu chờ 1 - 5 phút
#include <TinyGPSPlus.h>
#include <SoftwareSerial.h>
SoftwareSerial GPS(4, 3);           // TX của GPS -> D4, RX của GPS -> D3

TinyGPSPlus gps;
unsigned long tIn = 0;

void setup() {
  Serial.begin(9600);
  GPS.begin(9600);
  Serial.println("GPS - MShop: dang cho tin hieu ve tinh...");
}

void loop() {
  while (GPS.available()) gps.encode(GPS.read());

  if (millis() - tIn > 2000) {
    tIn = millis();
    if (gps.charsProcessed() < 10) {
      Serial.println("Chua nhan du lieu tu GPS: kiem tra day TX/RX");
    } else if (!gps.location.isValid()) {
      Serial.print("Chua dinh vi duoc, so ve tinh: ");
      Serial.println(gps.satellites.value());
    } else {
      Serial.print("Vi do: ");  Serial.print(gps.location.lat(), 6);
      Serial.print("  Kinh do: "); Serial.print(gps.location.lng(), 6);
      Serial.print("  Ve tinh: "); Serial.print(gps.satellites.value());
      Serial.print("  Toc do: "); Serial.print(gps.speed.kmph(), 1);
      Serial.print(" km/h  Gio UTC: ");
      Serial.print(gps.time.hour()); Serial.print(':'); Serial.print(gps.time.minute()); Serial.print(':'); Serial.println(gps.time.second());
      Serial.print("Google Maps: https://maps.google.com/?q=");
      Serial.print(gps.location.lat(), 6); Serial.print(','); Serial.println(gps.location.lng(), 6);
    }
  }
}

Code mẫu 2: ESP32 đọc tọa độ GPS

GPSVCCGNDTXRX
ESP323.3VGNDGPIO16GPIO17
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gps_tinygps_esp32.ino
// Module GPS (NMEA 9600 baud) đọc tọa độ, số vệ tinh, giờ UTC - ESP32, Serial 115200 baud
// Thư viện: TinyGPSPlus. Đặt anten ngoài trời / cạnh cửa sổ, lần đầu chờ 1 - 5 phút
#include <TinyGPSPlus.h>
#define GPS Serial2                  // TX của GPS -> GPIO16, RX của GPS -> GPIO17

TinyGPSPlus gps;
unsigned long tIn = 0;

void setup() {
  Serial.begin(115200);
  GPS.begin(9600, SERIAL_8N1, 16, 17);
  Serial.println("GPS - MShop: dang cho tin hieu ve tinh...");
}

void loop() {
  while (GPS.available()) gps.encode(GPS.read());

  if (millis() - tIn > 2000) {
    tIn = millis();
    if (gps.charsProcessed() < 10) {
      Serial.println("Chua nhan du lieu tu GPS: kiem tra day TX/RX");
    } else if (!gps.location.isValid()) {
      Serial.print("Chua dinh vi duoc, so ve tinh: ");
      Serial.println(gps.satellites.value());
    } else {
      Serial.print("Vi do: ");  Serial.print(gps.location.lat(), 6);
      Serial.print("  Kinh do: "); Serial.print(gps.location.lng(), 6);
      Serial.print("  Ve tinh: "); Serial.print(gps.satellites.value());
      Serial.print("  Toc do: "); Serial.print(gps.speed.kmph(), 1);
      Serial.print(" km/h  Gio UTC: ");
      Serial.print(gps.time.hour()); Serial.print(':'); Serial.print(gps.time.minute()); Serial.print(':'); Serial.println(gps.time.second());
      Serial.print("Google Maps: https://maps.google.com/?q=");
      Serial.print(gps.location.lat(), 6); Serial.print(','); Serial.println(gps.location.lng(), 6);
    }
  }
}

Mẹo khi sử dụng

  • Khởi động lạnh lần đầu cần 30 giây – vài phút; trong nhà kín thường không bắt được vệ tinh.
  • Cấu hình tốc độ cập nhật, baud... bằng phần mềm u-center trên máy tính qua USB-TTL.
