Module hiển thị 4 led ma trận MAX7219

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: C13
Giá bán:
89.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

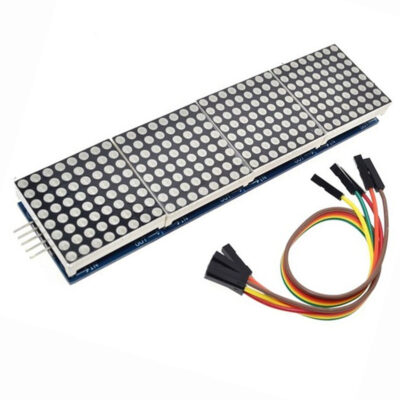

Module hiển thị 4 LED ma trận 8×8 MAX7219 (FC-16)

Module gồm 4 LED ma trận 8×8 (32×8 điểm), mỗi ma trận có 1 IC MAX7219 nối tiếp nhau, điều khiển chỉ bằng 3 chân (DIN, CLK, CS). Ghép được nhiều module thành bảng dài. Dùng làm bảng chữ chạy, đồng hồ, hiển thị thông báo, nhiệt độ.

Thông số kỹ thuật

Thông sốGiá trị
Ma trận4 × LED 8×8 cathode chung (32 × 8 điểm)
IC4 × MAX7219
Giao tiếpSPI (DIN, CLK, CS)
Điện áp5V
Kích thước128 × 32 mm (loại 3mm) / theo lô

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 5V
DINDữ liệu vào
CSChốt
CLKClock
Đầu ra (DOUT)Nối tiếp module tiếp theo

Cài đặt thư viện / phần mềm

Cài MD_Parola và MD_MAX72XX (majicDesigns).

Code mẫu 1: Arduino Uno chạy chữ

ModuleVCCGNDDINCSCLK
Arduino Uno5VGNDD11D10D13
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max7219_4matrix_uno.ino
// 4 LED ma trận MAX7219 (FC-16): chữ chạy - Arduino Uno
// Thư viện: MD_Parola + MD_MAX72XX
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW   // Chữ bị ngược/lộn: thử GENERIC_HW
#define MAX_DEVICES 4
#define DIN_PIN 11
#define CLK_PIN 13
#define CS_PIN  10

MD_Parola p(HARDWARE_TYPE, DIN_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);

void setup() {
  p.begin();
  p.setIntensity(3);                   // Độ sáng 0..15
  p.displayText("MShop - LED ma tran MAX7219  ", PA_CENTER, 60, 0, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
}

void loop() {
  if (p.displayAnimate()) p.displayReset();
}

Code mẫu 2: ESP32 chạy chữ

ModuleVCCGNDDINCSCLK
ESP325V (VIN)GNDGPIO23GPIO5GPIO18
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max7219_4matrix_esp32.ino
// 4 LED ma trận MAX7219 (FC-16): chữ chạy - ESP32
// Thư viện: MD_Parola + MD_MAX72XX
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW   // Chữ bị ngược/lộn: thử GENERIC_HW
#define MAX_DEVICES 4
#define DIN_PIN 23
#define CLK_PIN 18
#define CS_PIN  5

MD_Parola p(HARDWARE_TYPE, DIN_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);

void setup() {
  p.begin();
  p.setIntensity(3);                   // Độ sáng 0..15
  p.displayText("MShop - LED ma tran MAX7219  ", PA_CENTER, 60, 0, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
}

void loop() {
  if (p.displayAnimate()) p.displayReset();
}

Mẹo khi sử dụng

  • Chữ bị ngược hoặc lộn xộn: đổi FC16_HW thành GENERIC_HW hoặc PAROLA_HW.
  • Sáng hết LED tốn ~1A: dùng nguồn 5V riêng khi để độ sáng cao.
