PIC16F723 28 Vi điều khiển vi xử lý microchip

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
42.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

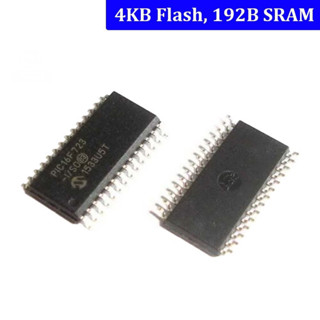

Vi điều khiển PIC16F723 (Microchip, 8-bit, 28 chân)

PIC16F723 là vi điều khiển 8-bit RISC của Microchip, dao động nội 16MHz hiệu chuẩn sẵn ±1% nên không cần thạch anh, Flash 4K word, 192 byte RAM, ADC 8-bit, cảm ứng điện dung (mTouch), chạy từ 1.8V – 5.5V. Dùng thay thế IC hỏng, thiết kế mạch điều khiển nhỏ gọn, nút cảm ứng.

Thông số kỹ thuật

Thông sốGiá trị
Lõi8-bit RISC, 35 lệnh
Dao độngNội 16 MHz / 500 kHz (±1%), ngoài tới 20 MHz
Flash / RAM4K word / 192 B
Điện áp1.8 – 5.5V
Ngoại viADC 8-bit 11 kênh, mTouch cảm ứng điện dung, AUSART, SSP (SPI/I2C), 2 CCP

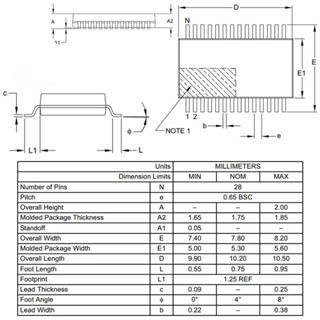

Vỏ28 chân

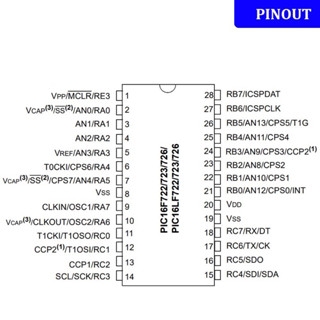

Sơ đồ chân

ChânChức năng
20 (VDD) / 8, 19 (VSS)Nguồn / GND
1 (MCLR)Reset, kéo lên VDD qua 10kΩ
27, 28 (PGC, PGD)Chân nạp ICSP

Cài đặt thư viện / phần mềm

Dùng MPLAB X IDE + XC8; nạp bằng PICkit 3/4 qua cổng ICSP.

Code mẫu: Nháy LED chân RB0 dùng dao động nội 16MHz (MPLAB X + XC8)

Linh kiệnNối vào
LED + điện trở 330ΩChân 21 (RB0) → LED → GND
Điện trở 10kΩChân 1 (MCLR) lên 5V
Xem code mẫu · pic16f723_blink.c
// PIC16F723: nháy LED ở chân RB0 - MPLAB X IDE + trình biên dịch XC8
// Thạch anh ngoài 20MHz (PIC16F877A) / dao động nội 16MHz (PIC16F723)
#include <xc.h>

#pragma config FOSC = INTOSCIO, WDTE = OFF, PWRTE = ON, MCLRE = ON, CP = OFF, BOREN = ON, PLLEN = ON
#define _XTAL_FREQ 16000000

void main(void) {
    OSCCONbits.IRCF = 0b11;         // Dao động nội 16MHz
    ANSELB = 0;                     // PORTB là digital
    TRISBbits.TRISB0 = 0;          // RB0 là ngõ ra
    while (1) {
        PORTBbits.RB0 = 1;          // LED sáng
        __delay_ms(500);
        PORTBbits.RB0 = 0;          // LED tắt
        __delay_ms(500);
    }
}

Mẹo khi sử dụng

  • Code mẫu này cần MPLAB X + XC8, không dùng được trong Arduino IDE.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.
