IC ghi dịch 74HC595 (DIP-16, mở rộng 8 ngõ ra)

74HC595 là IC chuyển nối tiếp sang song song 8 bit có chốt: dùng 3 chân vi điều khiển điều khiển 8 ngõ ra, nối tiếp nhiều IC để có 16, 24... ngõ ra. Dùng điều khiển LED, LED 7 đoạn, LED ma trận, relay (qua transistor).

Thông số kỹ thuật

Thông sốGiá trị
LoạiThanh ghi dịch 8 bit + chốt 3 trạng thái
Điện áp2 – 6V
Dòng mỗi ngõ ra±6 mA (tối đa 35 mA)
Tần sốTới ~100 MHz (5V)
VỏDIP-16

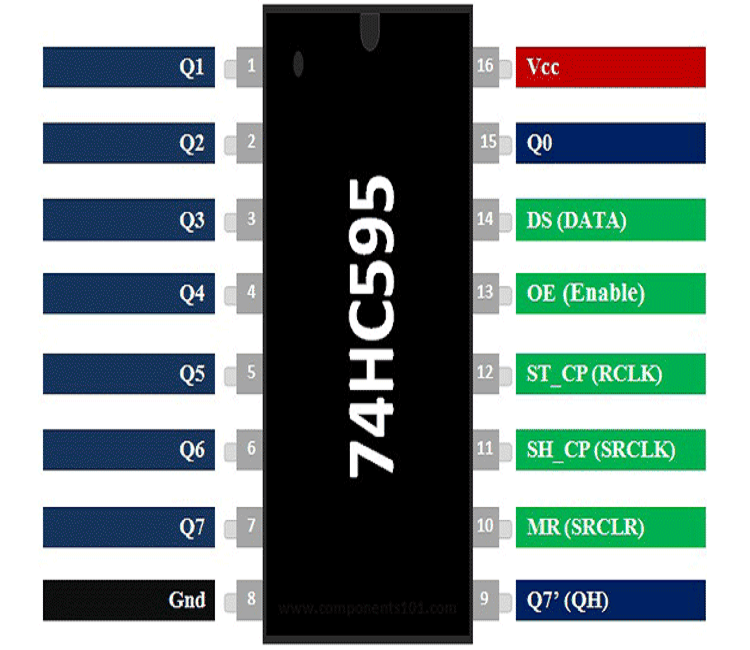

Sơ đồ chân

ChânChức năng
15, 1 – 7 (Q0 – Q7)8 ngõ ra
14 (DS)Dữ liệu vào
11 (SH_CP)Xung dịch
12 (ST_CP)Xung chốt
13 (OE)Nối GND để bật ngõ ra
10 (MR)Nối VCC (không reset)
9 (Q7')Nối tiếp IC sau
16 / 8VCC / GND

Code mẫu 1: Arduino Uno chạy 8 LED

Mỗi ngõ Q0 – Q7 nối LED qua điện trở 330Ω xuống GND.

74HC59514 (DS)11 (SH_CP)12 (ST_CP)16 / 108 / 13
Arduino UnoD11D12D85VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ic74hc595_uno.ino
// 74HC595: mở rộng 8 ngõ ra, hiệu ứng LED chạy - Arduino Uno
#define DATA_PIN  11     // DS (chân 14)
#define CLOCK_PIN 12     // SH_CP (chân 11)
#define LATCH_PIN 8     // ST_CP (chân 12)

void xuat(uint8_t v) {
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, v);
  digitalWrite(LATCH_PIN, HIGH);        // Chốt dữ liệu ra 8 chân
}

void setup() {
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
}

void loop() {
  for (int i = 0; i < 8; i++) { xuat(1 << i); delay(120); }
  for (int i = 6; i > 0; i--) { xuat(1 << i); delay(120); }
}

Code mẫu 2: ESP32 chạy 8 LED

74HC59514 (DS)11 (SH_CP)12 (ST_CP)16 / 108 / 13
ESP32GPIO23GPIO18GPIO53.3VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ic74hc595_esp32.ino
// 74HC595: mở rộng 8 ngõ ra, hiệu ứng LED chạy - ESP32
#define DATA_PIN  23     // DS (chân 14)
#define CLOCK_PIN 18     // SH_CP (chân 11)
#define LATCH_PIN 5     // ST_CP (chân 12)

void xuat(uint8_t v) {
  digitalWrite(LATCH_PIN, LOW);
  shiftOut(DATA_PIN, CLOCK_PIN, MSBFIRST, v);
  digitalWrite(LATCH_PIN, HIGH);        // Chốt dữ liệu ra 8 chân
}

void setup() {
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
}

void loop() {
  for (int i = 0; i < 8; i++) { xuat(1 << i); delay(120); }
  for (int i = 6; i > 0; i--) { xuat(1 << i); delay(120); }
}

Mẹo khi sử dụng

  • Thêm tụ 100nF giữa VCC và GND sát chân IC.
  • Tổng dòng IC không quá 70 mA: LED nên dùng điện trở ≥ 330Ω.
