Bộ Cảm Biến Cân Nặng Loadcell 1kg / 5kg + Khung Bàn Cân Mica

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 120.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

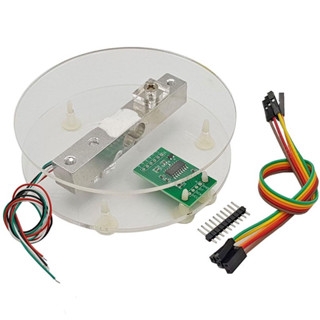

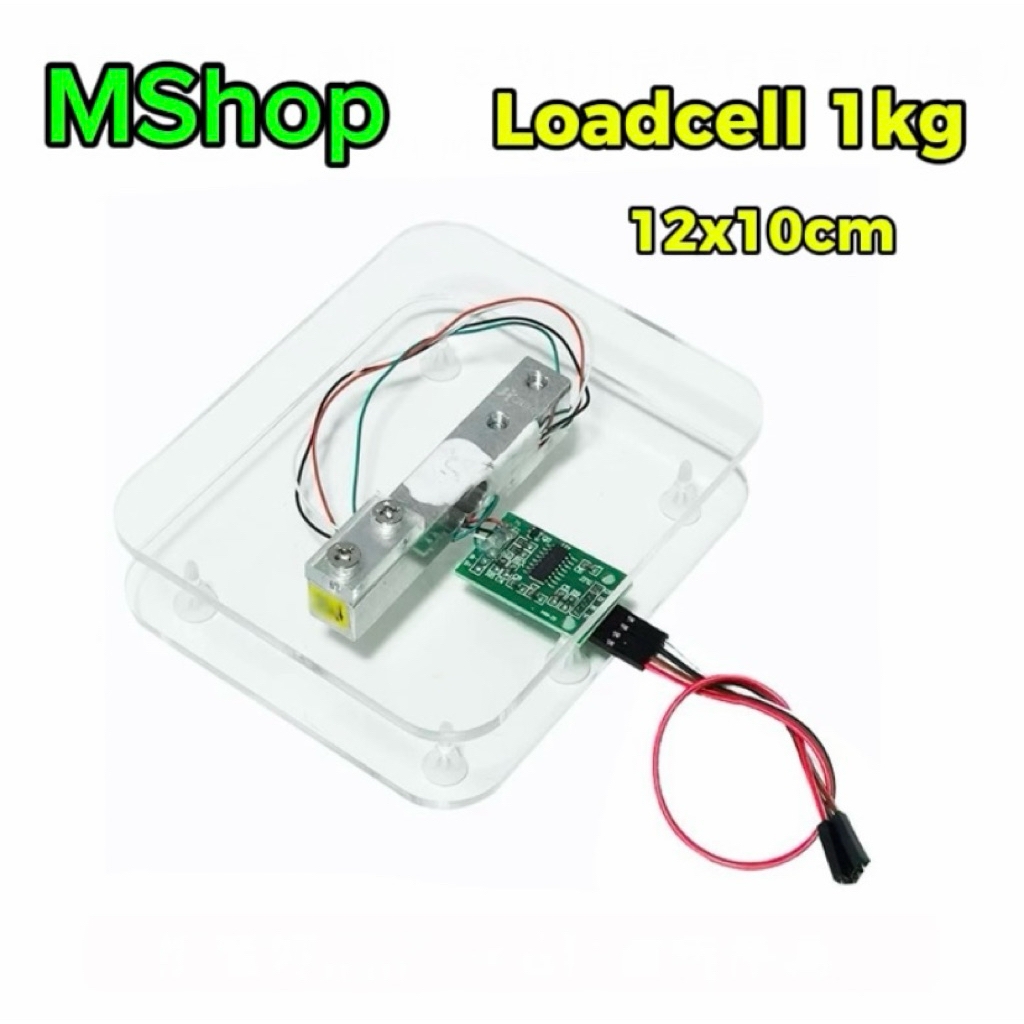

Bộ cảm biến cân nặng loadcell 1kg / 5kg + HX711 + khung bàn cân mica

Bộ làm cân điện tử hoàn chỉnh gồm loadcell (1kg hoặc 5kg), mạch ADC HX711, khung bàn cân mica và dây cắm. Kết hợp Arduino/ESP32 để làm cân tiểu ly, mô hình phân loại sản phẩm theo khối lượng, máy tính tiền tự động. Sản phẩm giao dạng linh kiện, cần tự lắp ráp.

Thông số kỹ thuật

Thông sốGiá trị
Tải trọng1 kg hoặc 5 kg (tùy loại chọn)
Ngõ ra định mức1.0 ± 0.15 mV/V
Độ phi tuyến0.05%
Trở kháng vào / ra1066 ± 20 Ω / 1000 ± 20 Ω
Điện áp làm việc5V
Nhiệt độ làm việc-20°C – 65°C
ADCHX711, 24-bit

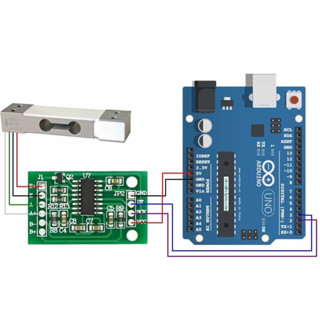

Nối loadcell vào HX711

Dây loadcellChân HX711
ĐỏE+
ĐenE-
TrắngA-
Xanh láA+

Code mẫu 1: Arduino Uno làm cân điện tử

Hiệu chuẩn: đặt 1 vật đã biết khối lượng (vd chai nước 500g), đọc số Raw, tính HE_SO = Raw / 500 rồi sửa trong code. Nếu khối lượng ra số âm, đảo 2 dây A+ / A-.

HX711VCCGNDDTSCK
Arduino Uno5VGNDD3D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hx711_scale_uno.ino
// HX711 + loadcell: cân điện tử - Arduino Uno, Serial Monitor 9600 baud
// Không cần thư viện. Khi khởi động: để trống bàn cân để tự trừ bì
#define DOUT_PIN 3
#define SCK_PIN  2

float HE_SO = 420.0;      // Số đếm cho 1 gam: hiệu chuẩn theo hướng dẫn bên dưới
long moc0 = 0;

long docHX711() {
  while (digitalRead(DOUT_PIN) == HIGH) {}
  long v = 0;
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCK_PIN, HIGH);
    delayMicroseconds(1);
    v = (v << 1) | digitalRead(DOUT_PIN);
    digitalWrite(SCK_PIN, LOW);
    delayMicroseconds(1);
  }
  digitalWrite(SCK_PIN, HIGH);        // Xung 25: kênh A, độ lợi 128
  delayMicroseconds(1);
  digitalWrite(SCK_PIN, LOW);
  if (v & 0x800000) v |= 0xFF000000;
  return v;
}

long docTB(int n) {
  long tong = 0;
  for (int i = 0; i < n; i++) tong += docHX711();
  return tong / n;
}

void setup() {
  Serial.begin(9600);
  pinMode(DOUT_PIN, INPUT);
  pinMode(SCK_PIN, OUTPUT);
  Serial.println("HX711 can dien tu - MShop");
  Serial.println("Dang tru bi, de trong ban can...");
  moc0 = docTB(15);
  Serial.println("San sang. Dat vat len can.");
}

void loop() {
  long raw = docTB(5);
  Serial.print("Raw: ");
  Serial.print(raw - moc0);
  Serial.print("  |  Khoi luong: ");
  Serial.print((raw - moc0) / HE_SO, 1);
  Serial.println(" g");
  delay(300);
}

Code mẫu 2: ESP32 làm cân điện tử

HX711VCCGNDDTSCK
ESP323.3VGNDGPIO16GPIO17
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hx711_scale_esp32.ino
// HX711 + loadcell: cân điện tử - ESP32, Serial Monitor 115200 baud
// Không cần thư viện. Khi khởi động: để trống bàn cân để tự trừ bì
#define DOUT_PIN 16
#define SCK_PIN  17

float HE_SO = 420.0;      // Số đếm cho 1 gam: hiệu chuẩn theo hướng dẫn bên dưới
long moc0 = 0;

long docHX711() {
  while (digitalRead(DOUT_PIN) == HIGH) {}
  long v = 0;
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCK_PIN, HIGH);
    delayMicroseconds(1);
    v = (v << 1) | digitalRead(DOUT_PIN);
    digitalWrite(SCK_PIN, LOW);
    delayMicroseconds(1);
  }
  digitalWrite(SCK_PIN, HIGH);        // Xung 25: kênh A, độ lợi 128
  delayMicroseconds(1);
  digitalWrite(SCK_PIN, LOW);
  if (v & 0x800000) v |= 0xFF000000;
  return v;
}

long docTB(int n) {
  long tong = 0;
  for (int i = 0; i < n; i++) tong += docHX711();
  return tong / n;
}

void setup() {
  Serial.begin(115200);
  pinMode(DOUT_PIN, INPUT);
  pinMode(SCK_PIN, OUTPUT);
  Serial.println("HX711 can dien tu - MShop");
  Serial.println("Dang tru bi, de trong ban can...");
  moc0 = docTB(15);
  Serial.println("San sang. Dat vat len can.");
}

void loop() {
  long raw = docTB(5);
  Serial.print("Raw: ");
  Serial.print(raw - moc0);
  Serial.print("  |  Khoi luong: ");
  Serial.print((raw - moc0) / HE_SO, 1);
  Serial.println(" g");
  delay(300);
}

Mẹo khi sử dụng

  • Lắp loadcell đúng chiều mũi tên in trên thân (chiều lực tác dụng), một đầu bắt vào đế, đầu kia bắt vào mặt cân.
  • Không đặt vật nặng hơn tải trọng định mức, loadcell sẽ bị biến dạng vĩnh viễn.

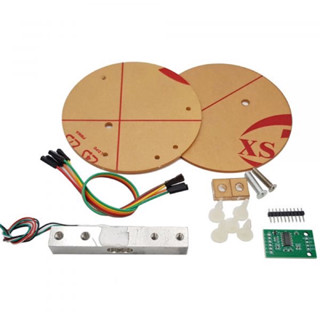

Sản phẩm bao gồm

  • 1 loadcell
  • 1 mạch HX711
  • 1 bộ khung bàn cân mica + ốc vít
  • Dây cắm testboard
