Bộ động Cơ DC giảm tốc có encoder JGA25-370 kèm gá bắt và bánh xe V2 65m

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 220.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

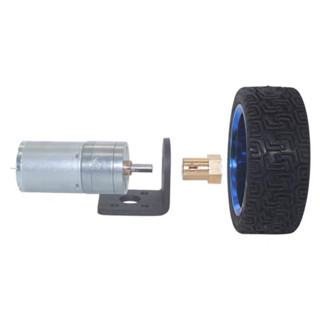

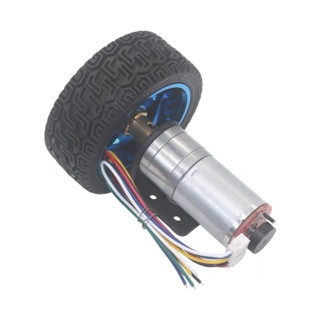

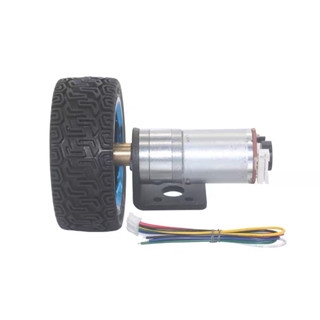

Bộ động cơ DC giảm tốc có encoder JGA25-370 + gá + bánh xe 65mm

Bộ động cơ giảm tốc JGA25-370 có encoder Hall 2 kênh (11 xung/vòng trục động cơ), kèm gá bắt và bánh xe 65mm. Đo được tốc độ và quãng đường để làm xe robot PID, robot tự cân bằng, xe tự hành chạy thẳng chính xác. Có nhiều loại điện áp/tốc độ.

Thông số kỹ thuật

Thông sốGiá trị
ModelJGA25-370, đường kính 25 mm
Loại6V 280rpm / 12V 280rpm / 12V 1360rpm / 12V 130rpm / 12V 170rpm
EncoderHall 2 kênh A/B, 11 xung/vòng trục động cơ, nguồn 3.3 – 5V
Phụ kiệnGá bắt động cơ, bánh xe 65 mm

Màu dây

DâyChức năng
ĐỏĐộng cơ + (đảo cực để đổi chiều)
TrắngĐộng cơ -
Xanh dươngNguồn encoder + (3.3 – 5V)
ĐenNguồn encoder - (GND)
VàngEncoder kênh A
Xanh láEncoder kênh B

Code mẫu 1: Arduino Uno đo tốc độ bằng encoder

Động cơ chạy qua driver (L298N, TB6612...) với nguồn đúng điện áp; ENA của L298N giữ jumper. Serial in tốc độ trục ra, đổi chiều mỗi 4 giây.

Kết nốiVàng (A)Xanh lá (B)Xanh dương / ĐenĐỏ / TrắngDriver IN1 / IN2
Arduino UnoD2D45V / GNDOUT1 / OUT2 của driverD7 / D5

Lưu ý: Không nối nhầm dây động cơ (đỏ/trắng) vào nguồn encoder: sẽ cháy encoder.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · jga25_370_encoder_uno.ino
// Bộ động cơ DC giảm tốc có encoder JGA25-370 + gá + bánh xe 65mm - Arduino Uno: chạy động cơ qua driver và đo tốc độ trục ra bằng encoder
// Encoder Hall 11 xung/vòng trục động cơ (mỗi kênh), hộp số theo loại (vd 1:34 cho bản 12V 280rpm)
#define ENC_A 2
#define ENC_B 4
#define IN1 7       // Driver (vd L298N / TB6612): chiều + PWM
#define IN2 5

const float GEAR = 34;          // Tỉ số hộp số: sửa theo loại động cơ
const float XUNG_MOT_VONG = 11 * GEAR;    // Xung kênh A cho 1 vòng trục ra
volatile long demXung = 0;

void docEncoder() {
  demXung += digitalRead(ENC_B) ? 1 : -1;      // Chiều quay theo kênh B
}

void setup() {
  Serial.begin(9600);
  pinMode(ENC_A, INPUT_PULLUP);
  pinMode(ENC_B, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(ENC_A), docEncoder, RISING);
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  Serial.println("Bộ động cơ DC giảm tốc có encoder JGA25-370 + gá + bánh xe 65mm - MShop");
}

void loop() {
  static unsigned long tDoi = 0;
  static bool thuan = true;
  if (millis() - tDoi > 4000) {                  // Đổi chiều mỗi 4 giây
    tDoi = millis();
    thuan = !thuan;
    digitalWrite(IN1, thuan ? HIGH : LOW);
    analogWrite(IN2, thuan ? 50 : 205);            // ~80% tốc độ cả 2 chiều
  }

  noInterrupts();
  long n = demXung;
  demXung = 0;
  interrupts();
  float rpm = n / XUNG_MOT_VONG * 60.0 / 0.5;     // Đo trong 0.5 giây
  Serial.print("Toc do truc ra: ");
  Serial.print(rpm, 1);
  Serial.println(" vong/phut");
  delay(500);
}

Code mẫu 2: ESP32 đo tốc độ bằng encoder

Kết nốiVàng (A)Xanh lá (B)Xanh dương / ĐenĐỏ / TrắngDriver IN1 / IN2
ESP32GPIO32GPIO333.3V / GNDOUT1 / OUT2 của driverGPIO26 / GPIO25
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · jga25_370_encoder_esp32.ino
// Bộ động cơ DC giảm tốc có encoder JGA25-370 + gá + bánh xe 65mm - ESP32: chạy động cơ qua driver và đo tốc độ trục ra bằng encoder
// Encoder Hall 11 xung/vòng trục động cơ (mỗi kênh), hộp số theo loại (vd 1:34 cho bản 12V 280rpm)
#define ENC_A 32
#define ENC_B 33
#define IN1 26       // Driver (vd L298N / TB6612): chiều + PWM
#define IN2 25

const float GEAR = 34;          // Tỉ số hộp số: sửa theo loại động cơ
const float XUNG_MOT_VONG = 11 * GEAR;    // Xung kênh A cho 1 vòng trục ra
volatile long demXung = 0;

void IRAM_ATTR docEncoder() {
  demXung += digitalRead(ENC_B) ? 1 : -1;      // Chiều quay theo kênh B
}

void setup() {
  Serial.begin(115200);
  pinMode(ENC_A, INPUT_PULLUP);
  pinMode(ENC_B, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(ENC_A), docEncoder, RISING);
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  Serial.println("Bộ động cơ DC giảm tốc có encoder JGA25-370 + gá + bánh xe 65mm - MShop");
}

void loop() {
  static unsigned long tDoi = 0;
  static bool thuan = true;
  if (millis() - tDoi > 4000) {                  // Đổi chiều mỗi 4 giây
    tDoi = millis();
    thuan = !thuan;
    digitalWrite(IN1, thuan ? HIGH : LOW);
    analogWrite(IN2, thuan ? 50 : 205);            // ~80% tốc độ cả 2 chiều
  }

  noInterrupts();
  long n = demXung;
  demXung = 0;
  interrupts();
  float rpm = n / XUNG_MOT_VONG * 60.0 / 0.5;     // Đo trong 0.5 giây
  Serial.print("Toc do truc ra: ");
  Serial.print(rpm, 1);
  Serial.println(" vong/phut");
  delay(500);
}

Mẹo khi sử dụng

  • Tỉ số hộp số ≈ tốc độ động cơ trước giảm tốc / tốc độ trục ra; bản 12V 280rpm khoảng 1:34, bản 12V 130rpm khoảng 1:78.
  • Đo vị trí chính xác hơn: đếm cả cạnh lên và xuống của 2 kênh (x4).
