Board CNC Shield V3 A4988 driver

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
38.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

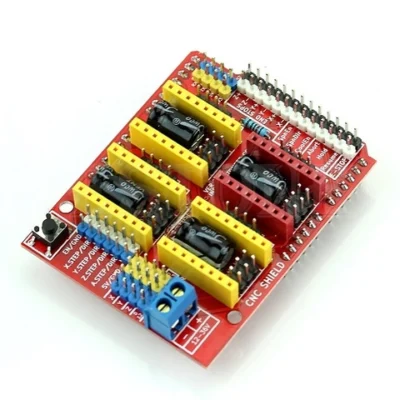

Board mở rộng CNC Shield V3 cho Arduino UNO (4 trục, chạy GRBL)

CNC Shield V3 cắm lên Arduino UNO, có 4 khay driver (A4988/DRV8825) điều khiển 3 trục X, Y, Z và trục thứ 4 (nhân bản trục hoặc A), cổng endstop, spindle, làm mát. Tương thích firmware GRBL nên dùng được ngay với phần mềm Universal Gcode Sender, LaserGRBL: làm CNC mini, máy khắc laser, máy vẽ (plotter).

Thông số kỹ thuật

Thông sốGiá trị
Tương thíchArduino UNO R3, firmware GRBL
Số trục4 (X, Y, Z, A)
DriverA4988 / DRV8825 (cắm rời)
Nguồn động cơ12 – 36V
Chức năngEndstop 2 đầu mỗi trục, spindle enable/dir, làm mát, abort/hold/resume
Vi bướcChọn bằng jumper dưới mỗi driver

Chân GRBL

ChânChức năng
STEP X / Y / ZD2 / D3 / D4
DIR X / Y / ZD5 / D6 / D7
EN (tất cả driver)D8 (LOW = bật)
Endstop X / Y / ZD9 / D10 / D11
Spindle EN / DIRD12 / D13
Trục AJumper nhân bản trục X, Y hoặc Z (hoặc D12, D13)

Code mẫu: Thử 3 trục X, Y, Z (không cần GRBL)

Cắm shield + driver lên UNO, nối động cơ và nguồn 12V vào domino. Từng trục quay qua lại lần lượt.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · cnc_shield_v3_test_uno.ino
// CNC Shield V3: thử 3 trục X, Y, Z không cần GRBL (mỗi trục quay qua lại)
// Chân chuẩn GRBL: STEP X/Y/Z = D2/D3/D4, DIR X/Y/Z = D5/D6/D7, EN = D8 (LOW = bật)
const uint8_t STEP[3] = {2, 3, 4};
const uint8_t DIR[3] = {5, 6, 7};
#define EN_PIN 8

void quay(uint8_t truc, int soBuoc, bool chieu) {
  digitalWrite(DIR[truc], chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP[truc], HIGH); delayMicroseconds(400);
    digitalWrite(STEP[truc], LOW);  delayMicroseconds(400);
  }
}

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 3; i++) { pinMode(STEP[i], OUTPUT); pinMode(DIR[i], OUTPUT); }
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("CNC Shield V3 - MShop");
}

void loop() {
  const char ten[] = "XYZ";
  for (uint8_t t = 0; t < 3; t++) {
    Serial.print("Truc "); Serial.println(ten[t]);
    quay(t, 800, HIGH);
    quay(t, 800, LOW);
  }
  delay(1000);
}

Mẹo khi sử dụng

  • Chạy máy thật: nạp firmware GRBL (thư viện grbl → ví dụ grblUpload) rồi điều khiển bằng Universal Gcode Sender / LaserGRBL.
  • Cắm driver đúng chiều chân EN (theo chữ trên board), cắm ngược sẽ cháy driver.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Board mở rộng CNC Shield V3 cho Arduino UNO (4 trục, chạy GRBL)

CNC Shield V3 cắm lên Arduino UNO, có 4 khay driver (A4988/DRV8825) điều khiển 3 trục X, Y, Z và trục thứ 4 (nhân bản trục hoặc A), cổng endstop, spindle, làm mát. Tương thích firmware GRBL nên dùng được ngay với phần mềm Universal Gcode Sender, LaserGRBL: làm CNC mini, máy khắc laser, máy vẽ (plotter).

Thông số kỹ thuật

Thông sốGiá trị
Tương thíchArduino UNO R3, firmware GRBL
Số trục4 (X, Y, Z, A)
DriverA4988 / DRV8825 (cắm rời)
Nguồn động cơ12 – 36V
Chức năngEndstop 2 đầu mỗi trục, spindle enable/dir, làm mát, abort/hold/resume
Vi bướcChọn bằng jumper dưới mỗi driver

Chân GRBL

ChânChức năng
STEP X / Y / ZD2 / D3 / D4
DIR X / Y / ZD5 / D6 / D7
EN (tất cả driver)D8 (LOW = bật)
Endstop X / Y / ZD9 / D10 / D11
Spindle EN / DIRD12 / D13
Trục AJumper nhân bản trục X, Y hoặc Z (hoặc D12, D13)

Code mẫu: Thử 3 trục X, Y, Z (không cần GRBL)

Cắm shield + driver lên UNO, nối động cơ và nguồn 12V vào domino. Từng trục quay qua lại lần lượt.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · cnc_shield_v3_test_uno.ino
// CNC Shield V3: thử 3 trục X, Y, Z không cần GRBL (mỗi trục quay qua lại)
// Chân chuẩn GRBL: STEP X/Y/Z = D2/D3/D4, DIR X/Y/Z = D5/D6/D7, EN = D8 (LOW = bật)
const uint8_t STEP[3] = {2, 3, 4};
const uint8_t DIR[3] = {5, 6, 7};
#define EN_PIN 8

void quay(uint8_t truc, int soBuoc, bool chieu) {
  digitalWrite(DIR[truc], chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP[truc], HIGH); delayMicroseconds(400);
    digitalWrite(STEP[truc], LOW);  delayMicroseconds(400);
  }
}

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 3; i++) { pinMode(STEP[i], OUTPUT); pinMode(DIR[i], OUTPUT); }
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("CNC Shield V3 - MShop");
}

void loop() {
  const char ten[] = "XYZ";
  for (uint8_t t = 0; t < 3; t++) {
    Serial.print("Truc "); Serial.println(ten[t]);
    quay(t, 800, HIGH);
    quay(t, 800, LOW);
  }
  delay(1000);
}

Mẹo khi sử dụng

  • Chạy máy thật: nạp firmware GRBL (thư viện grbl → ví dụ grblUpload) rồi điều khiển bằng Universal Gcode Sender / LaserGRBL.
  • Cắm driver đúng chiều chân EN (theo chữ trên board), cắm ngược sẽ cháy driver.
