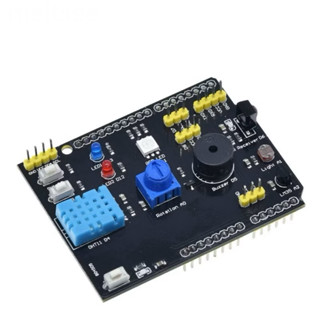

Board đa chức năng mở rộng Arduino Uno (Easy Module Shield: DHT11, LM35, còi, RGB...)

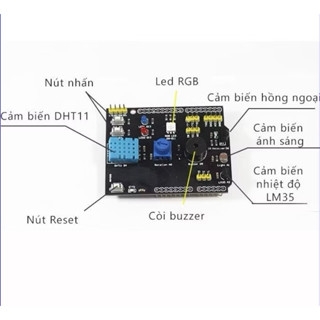

Shield đa chức năng cắm thẳng lên Arduino Uno, tích hợp sẵn nhiều linh kiện để học lập trình không cần đi dây: cảm biến nhiệt độ – độ ẩm DHT11, cảm biến nhiệt LM35, quang trở, biến trở, mắt thu hồng ngoại, còi, 2 LED, LED RGB, 2 nút nhấn và các cổng I2C, UART mở rộng.

Thông số kỹ thuật

Thông sốGiá trị
Tương thíchArduino Uno R3 (cắm trực tiếp)
Cảm biếnDHT11, LM35, quang trở, mắt thu hồng ngoại
Ngõ raCòi, LED đỏ, LED xanh, LED RGB
Nhập2 nút nhấn, biến trở xoay, nút reset
Mở rộngCổng I2C, UART, chân digital

Chân Arduino tương ứng (in trên board)

ChânChức năng
DHT11D4
LM35A2
Quang trởA1
Biến trởA0
CòiD5
Mắt thu hồng ngoạiD6
LEDD12, D13
LED RGBD9, D10, D11
Nút K1, K2D2, D3

Cài đặt thư viện / phần mềm

Cài DHT sensor library (Adafruit). Mắt thu hồng ngoại dùng thư viện IRremote.

Code mẫu: Đọc mọi cảm biến, còi và LED RGB

Cắm shield lên Arduino Uno. Serial 9600 in nhiệt độ, độ ẩm, ánh sáng, biến trở; nhấn K1 kêu còi, K2 đổi màu RGB.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · easy_module_shield_uno.ino
// Easy Module Shield (DHT11, LM35, quang trở, biến trở, còi, LED, RGB, nút) - Arduino Uno
// Hiển thị tất cả cảm biến ra Serial 9600; nhấn K1 kêu còi, K2 đổi màu LED RGB
#include <DHT.h>

#define DHT_PIN 4
#define BUZZER 5
#define LED_DO 12
#define LED_XANH 13
#define RGB_R 9
#define RGB_G 10
#define RGB_B 11
#define K1 2
#define K2 3

DHT dht(DHT_PIN, DHT11);
int mauRGB = 0;

void setup() {
  Serial.begin(9600);
  dht.begin();
  int ra[] = {BUZZER, LED_DO, LED_XANH, RGB_R, RGB_G, RGB_B};
  for (int p : ra) pinMode(p, OUTPUT);
  pinMode(K1, INPUT_PULLUP);
  pinMode(K2, INPUT_PULLUP);
  Serial.println("Easy Module Shield - MShop");
}

void loop() {
  digitalWrite(BUZZER, digitalRead(K1) == LOW);
  if (digitalRead(K2) == LOW) { mauRGB = (mauRGB + 1) % 4; delay(250); }
  analogWrite(RGB_R, mauRGB == 1 ? 255 : 0);
  analogWrite(RGB_G, mauRGB == 2 ? 255 : 0);
  analogWrite(RGB_B, mauRGB == 3 ? 255 : 0);

  static unsigned long t = 0;
  if (millis() - t > 1500) {
    t = millis();
    digitalWrite(LED_DO, !digitalRead(LED_DO));
    float lm35 = analogRead(A2) * 500.0 / 1023.0;
    Serial.print("DHT11: "); Serial.print(dht.readTemperature(), 0); Serial.print("C "); Serial.print(dht.readHumidity(), 0); Serial.print("%");
    Serial.print(" | LM35: "); Serial.print(lm35, 1); Serial.print("C");
    Serial.print(" | Anh sang: "); Serial.print(analogRead(A1));
    Serial.print(" | Bien tro: "); Serial.println(analogRead(A0));
  }
}

Mẹo khi sử dụng

  • Nút nhấn K1/K2 nối xuống GND: dùng INPUT_PULLUP như trong code.
  • Nếu chân in trên board khác bảng trên (khác lô), sửa định nghĩa chân trong code theo chữ in trên board.
