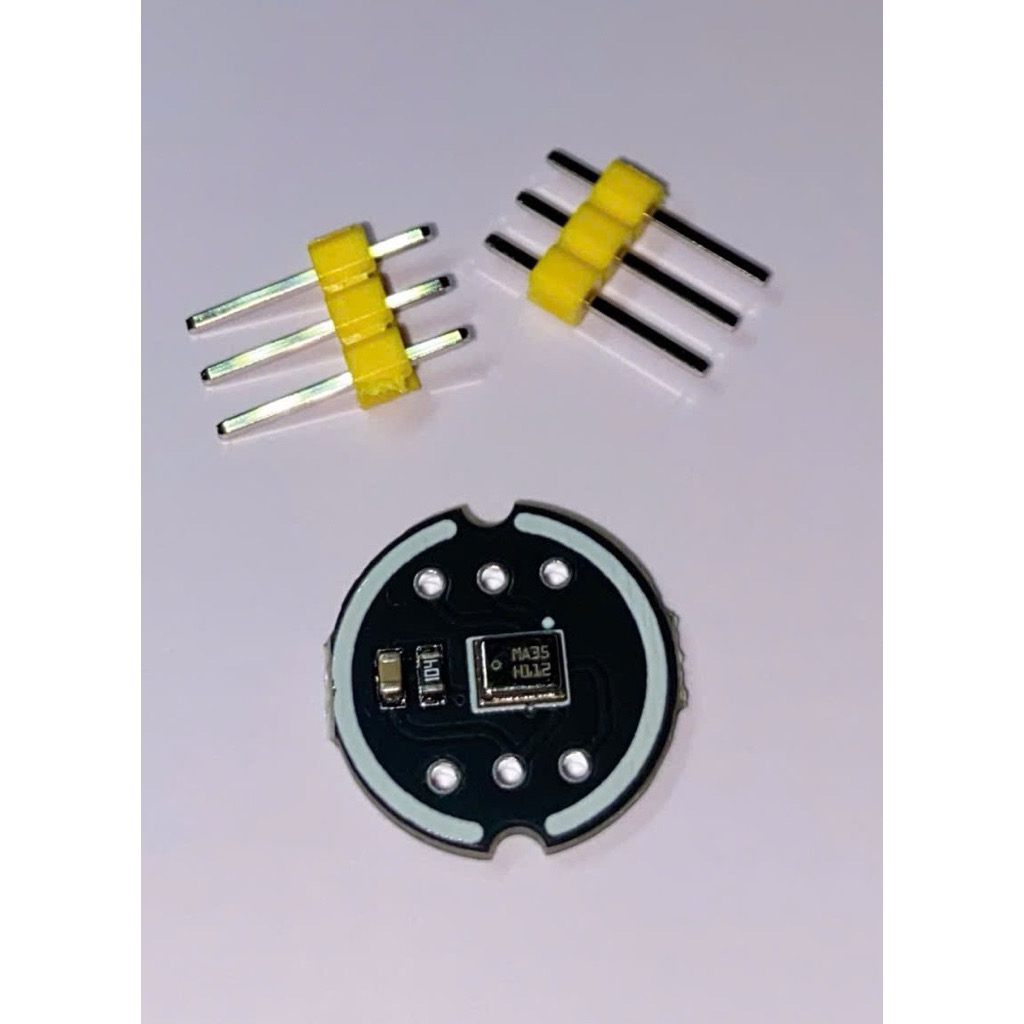

Cảm biến âm thanh đa hướng INMP441 I2S

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 90.000₫
Loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

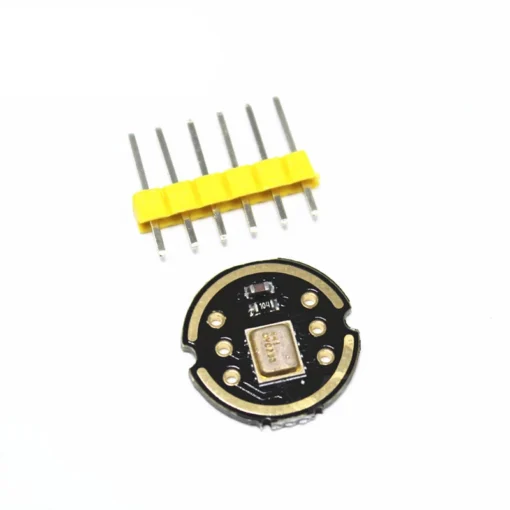

Module micro số đa hướng INMP441 giao tiếp I2S

INMP441 là micro MEMS số tích hợp ADC 24-bit, xuất dữ liệu qua chuẩn I2S nên âm thanh trung thực, ít nhiễu hơn micro analog. Dùng cho ESP32 làm ghi âm, nhận dạng giọng nói, trợ lý ảo (XiaoZhi AI), đo tiếng ồn, phát trực tuyến âm thanh. Shop có bản INMP441 và bản thay thế giá rẻ hơn, sơ đồ chân giống nhau.

Thông số kỹ thuật

Thông sốGiá trị
MicroINMP441 MEMS, đa hướng
Điện áp1.8 – 3.3V DC
Dòng tiêu thụ1.4 mA
Giao tiếpI2S, 24-bit
Độ nhạy-26 dBFS
Tỉ số tín hiệu/nhiễu61 dBA
Dải tần60 Hz – 15 kHz

Sơ đồ chân

ChânChức năng
VDD / GNDNguồn 3.3V
SCKXung clock I2S (BCLK)
WSChọn kênh trái/phải (LRCLK)
SDDữ liệu âm thanh ra
L/RChọn kênh: nối GND = kênh trái, nối VDD = kênh phải

Code mẫu: ESP32 đo độ lớn âm thanh qua I2S

Arduino Uno không có I2S nên dùng ESP32. Nói gần micro: Serial vẽ thanh # theo độ lớn.

INMP441VDDGNDL/RSCKWSSD
ESP323.3VGNDGNDGPIO14GPIO15GPIO32
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · inmp441_esp32.ino
// Micro số INMP441 (I2S) - ESP32, Serial Monitor 115200 baud
// Đọc mẫu âm thanh 16kHz, tính độ lớn (RMS) và vẽ thanh theo tiếng
#include <ESP_I2S.h>

#define I2S_SCK 14   // SCK
#define I2S_WS  15   // WS
#define I2S_SD  32   // SD

I2SClass i2s;
int32_t buf[256];

void setup() {
  Serial.begin(115200);
  Serial.println("INMP441 - MShop");
  i2s.setPins(I2S_SCK, I2S_WS, -1, I2S_SD);
  if (!i2s.begin(I2S_MODE_STD, 16000, I2S_DATA_BIT_WIDTH_32BIT, I2S_SLOT_MODE_MONO, I2S_STD_SLOT_LEFT)) {
    Serial.println("Khoi dong I2S that bai!");
    while (1) delay(1000);
  }
}

void loop() {
  size_t n = i2s.readBytes((char*)buf, sizeof(buf)) / sizeof(int32_t);
  if (n == 0) return;
  double tong = 0;
  for (size_t i = 0; i < n; i++) {
    int32_t s = buf[i] >> 14;          // Dữ liệu 24-bit nằm ở bit cao
    tong += (double)s * s;
  }
  int rms = sqrt(tong / n);
  Serial.printf("Do lon: %6d  ", rms);
  for (int i = 0; i < rms / 200 && i < 50; i++) Serial.print('#');
  Serial.println();
  delay(50);
}

Mẹo khi sử dụng

  • Chỉ cấp 3.3V, không cấp 5V.
  • Dây I2S nên ngắn (dưới 20 cm) để tránh nhiễu tiếng rè.
  • Kết hợp ampli I2S MAX98357A để làm loa + micro cho trợ lý giọng nói.
