Cảm biến âm thanh KY-037

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
10.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

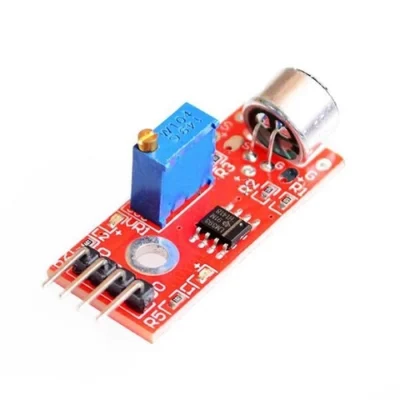

Module cảm biến âm thanh KY-037 (micro độ nhạy cao)

Module KY-037 gồm micro độ nhạy cao, bộ so sánh và biến trở chỉnh ngưỡng: ngõ ra AO là tín hiệu âm thanh, ngõ ra DO chuyển mức khi tiếng vượt ngưỡng. Dùng làm công tắc vỗ tay bật đèn, đèn nháy theo nhạc, phát hiện tiếng ồn.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp3.3 – 5V DC
Ngõ raAO (tín hiệu micro), DO (vượt ngưỡng)
Chỉnh ngưỡngBiến trở
Đèn báoLED nguồn, LED ngõ ra

Sơ đồ chân

ChânChức năng
AONgõ ra analog
GGND
+VCC
DONgõ ra số

Code mẫu 1: Arduino Uno đo độ lớn âm thanh

Nói hoặc vỗ tay gần micro: Serial vẽ thanh # theo độ lớn. Vặn biến trở tới khi LED DO vừa tắt lúc yên lặng để DO nhạy nhất.

KY-037+GAODO
Arduino Uno5VGNDA0D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ky037_sound_uno.ino
// Cam bien am thanh KY-037 - Arduino Uno, Serial Monitor 9600 baud
// Đo biên độ âm thanh (đỉnh - đỉnh) trong 50ms
#define AO_PIN A0
#define DO_PIN 2
#define LED_PIN LED_BUILTIN

void setup() {
  Serial.begin(9600);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien am thanh KY-037 - MShop");
}

void loop() {
  int lon = 0, nho = 1023;
  unsigned long t0 = millis();
  while (millis() - t0 < 50) {
    int v = analogRead(AO_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
  }
  int bienDo = lon - nho;
  digitalWrite(LED_PIN, bienDo > 100);   // Tiếng lớn thì sáng LED

  Serial.print("Bien do: ");
  Serial.print(bienDo);
  Serial.print("  ");
  for (int i = 0; i < bienDo / 20 && i < 40; i++) Serial.print("#");
  Serial.print("  |  DO: ");
  Serial.print(digitalRead(DO_PIN) ? "HIGH" : "LOW");
  Serial.println();
}

Code mẫu 2: ESP32 đo độ lớn âm thanh

KY-037+GAODO
ESP323.3VGNDGPIO34GPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ky037_sound_esp32.ino
// Cam bien am thanh KY-037 - ESP32, Serial Monitor 115200 baud
// Đo biên độ âm thanh (đỉnh - đỉnh) trong 50ms
#define AO_PIN 34
#define DO_PIN 27
#define LED_PIN 2

void setup() {
  Serial.begin(115200);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien am thanh KY-037 - MShop");
}

void loop() {
  int lon = 0, nho = 4095;
  unsigned long t0 = millis();
  while (millis() - t0 < 50) {
    int v = analogRead(AO_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
  }
  int bienDo = lon - nho;
  digitalWrite(LED_PIN, bienDo > 400);   // Tiếng lớn thì sáng LED

  Serial.print("Bien do: ");
  Serial.print(bienDo);
  Serial.print("  ");
  for (int i = 0; i < bienDo / 80 && i < 40; i++) Serial.print("#");
  Serial.print("  |  DO: ");
  Serial.print(digitalRead(DO_PIN) ? "HIGH" : "LOW");
  Serial.println();
}

Mẹo khi sử dụng

  • Micro chỉ phát hiện độ lớn âm thanh, không đủ chất lượng để ghi âm hay nhận giọng nói (dùng INMP441 cho việc đó).
